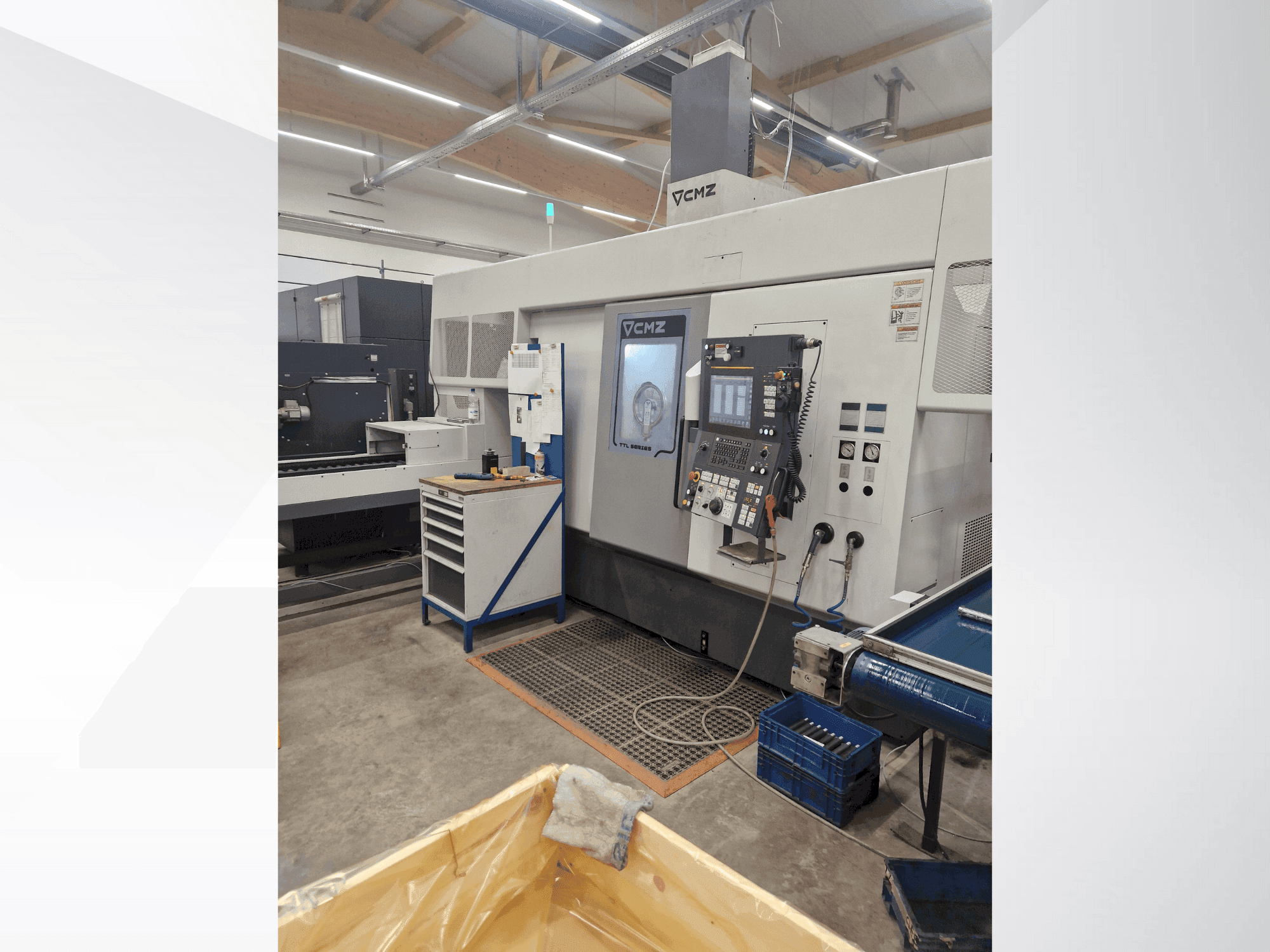

CMZ - TTL-66-66-TTY-T2YDE-TUR-CMZ-2021-00001

Zalety maszyny

Techniczne zalety maszyny

- Napięcie: 400 V AC

- Fazy: 3 + N + PE

- Częstotliwość: 50 Hz

- Maksymalna moc: 90 kVA

- Maksymalny prąd: 125 A

- Ciśnienie pneumatyczne: 6 bar

- Język obsługi urządzenia: niemiecki

- System sterowania: Fanuc (kody G typu A)

- Wyposażenie wrzeciona lewego: system LPS, ogranicznik osiowy, doprowadzenie chłodziwa przez wrzeciono, uchwyt tulejkowy Hainbuch AXFIX 65 (standard) 2703/0008

- Wyposażenie prawego wrzeciona: system LPS, doprowadzenie chłodziwa przez wrzeciono, konik w wersji długiej do centrum napędzanego CM 3, uchwyt tulejowy Hainbuch AXFIX 65 (standard) 2703/0008

- Urządzenie do ustawiania narzędzi: w zestawie urządzenie do ustawiania narzędzi

- Odprowadzanie wiórów: Tylny przenośnik wiórów z podwójnym łańcuchem

- Górna głowica narzędziowa (T1): Pompa chłodziwa wysokociśnieniowego z 3 programowalnymi stopniami ciśnienia (35, 15 i 6 bar), wraz z filtrem 75 µm

- Dolna głowica narzędziowa (T2): pompa chłodziwa wysokociśnieniowego z 3 programowalnymi stopniami ciśnienia (35, 15 i 6 bar), wraz z filtrem 75 µm

- Funkcje chłodzenia: Dysze chłodzące nad wrzecionami, dysza do płukania chłodziwem, monitorowanie poziomu w zbiorniku

- Systemy monitorowania: Zarządzanie żywotnością narzędzi, monitorowanie obciążenia narzędzi

- System odciągu: kołnierz przyłączeniowy Ø150, jednostka odciągowa LTA E120-X1-H wraz z elementami montażowymi, wężami i wspornikiem

- Automatyzacja / ładowarka bramowa: 3-osiowa ładowarka bramowa CNC GL20-11 (tor ruchu w obie strony), podwójny chwytak obrotowy 2x180° sterowany serwomechanizmem do elementów wałowych GLII, specjalna obudowa bramowa

- Transport elementów: nośnik elementów WS-700-3000 z przodu po lewej stronie, WS-700 z 3 rzędami prowadnic V (2 wały w każdym rzędzie), nośnik elementów CMZ do materiałów okrągłych i kwadratowych (wersja z podporą V 90°), interfejs połączeniowy dla taśmy rozładowczej klienta

- Dostarczone uchwyty narzędziowe: 8x podwójnych uchwytów promieniowych do narzędzi 20x20 (310.04.092046), 6x uchwyty do narzędzi do wytaczania Ø32 H75 (310.04.092060), 2x TTL/10400/02 uchwyty osiowe do narzędzi napędzanych ER32 z wewnętrznym chłodzeniem 70 bar (12 000 obr./min), 2x uchwyty promieniowe TTL/10400/09 do narzędzi napędzanych z wewnętrznym chłodzeniem 70 bar ER16 (maks. 12 000 obr./min)

- W zestawie szczęki chwytakowe: szczęki do surowca (32 mm/30–35 mm, 35 mm/35–40 mm, kwadratowe 30 mm/30 × 30 mm), szczęki do gotowych elementów (32 mm/30–35 mm, 38–40 mm/35–40 mm, kwadratowe 30 mm/30 × 30 mm)

- obrotowe okienko podglądowe / lampka stanu maszyny

- Cmz wymaga sygnału wskazującego, że część może zostać umieszczona / sygnału wyjściowego wskazującego, że przenośnik może się swobodnie poruszać
