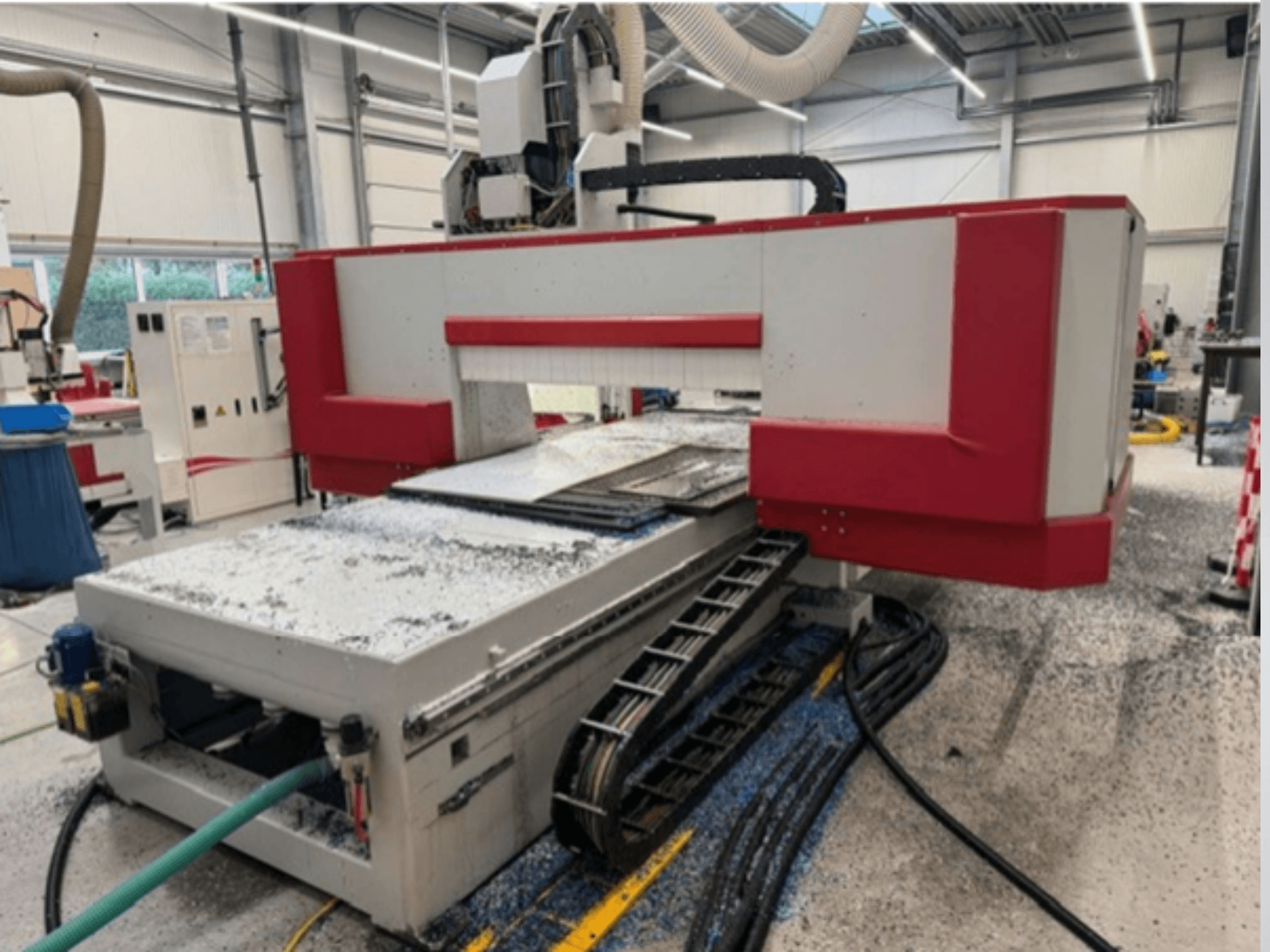

COSMEC - Conquest 515 5-AXIX-500DE-CNC-COS-2020-00001

Maks. prędkość przesuwu w osi X: 60 m/min

Maks. prędkość przesuwu w osi Y: 60 m/min

Maks. prędkość przesuwu osi Z: 24 m/min

Prędkość wektora: 80 m/min

5-osiowa głowica widełkowa Z 700:

Maksymalna prędkość obrotowa: 750°/2 sek.

Obrót w osi C: +/- 360°

Oś obrotu: +/- 110°

Obszar obróbki: 4210 x 1605 mm (powiększony obszar roboczy)

Maks. wysokość obrabianego przedmiotu: 500 mm

Stół roboczy zaprojektowany przez Comec: Stół z żywicy fenolowej, rozmiar siatki 50 x 50 mm, podzielony na dwa obszary robocze

Wrzeciono główne 18 kW, chłodzenie cieczą, uchwyt narzędziowy HSK 63 F

Prędkość wrzeciona: 500 - 24000 obr.

2

• x Zmieniarki narzędzi:

• Zintegrowany 12-stanowiskowy zmieniacz narzędzi dla interfejsu narzędziowego HSK 63 F

• Maks. średnica narzędzia 150 mm, jeśli sąsiednia stacja jest wolna

• Maks. średnica narzędzia 120 mm, jeśli sąsiednia stacja jest zajęta

• Maks. waga narzędzia: 6 kg

• Maks. waga narzędzia i uchwytu: 40 kg

• Pomiar długości narzędzia: Stacja do automatycznego pomiaru długości narzędzia

Zasilanie sprężonym powietrzem: 7 bar

Wydajność odsysania: Min. 2200 m³/h

Prędkość odsysania: Min. 28 m/s

Przyłącze ssące: Ø 160 mm

Najnowsza wersja oprogramowania: 5-osiowe oprogramowanie do obróbki symultanicznej w ramach umowy serwisowej

System próżniowy: System próżniowy do obróbki wahadłowej ze stałą mocą ssania w obu obszarach roboczych

Pompa próżniowa: 250/300 m³/h (50/60 Hz), moc: 5,5 kW

Chroniona przed kurzem szafa sterownicza: Zawiera klimatyzator, mobilny panel sterowania

Dane techniczne i opisy służą wyłącznie celom informacyjnym i nie są wiążące.
