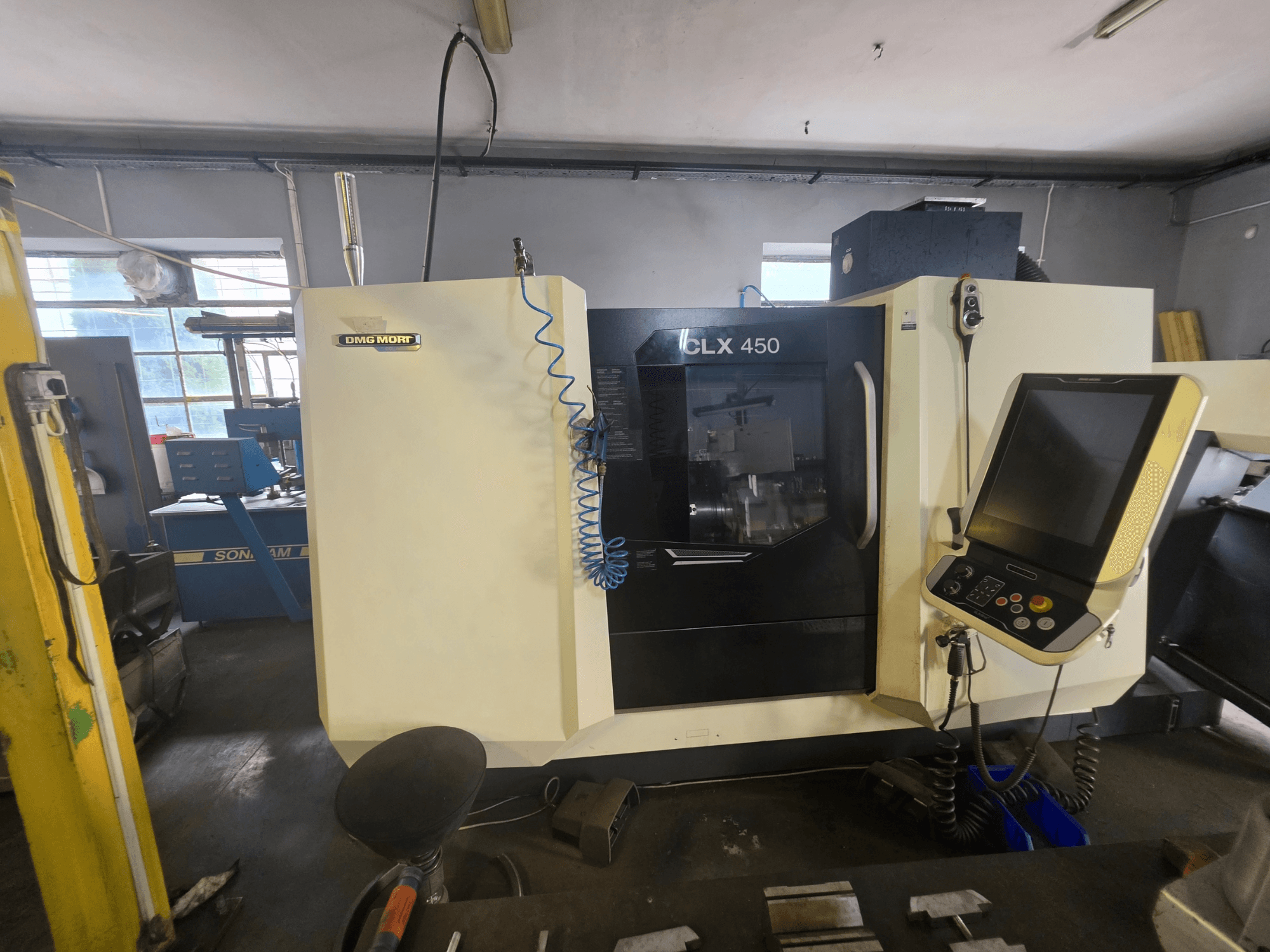

DMG MORI - CLX 450 V6PL-TUR-DMG-2021-00002

• Sterowanie: Siemens 840D z oprogramowaniem ShopTurn

• Interfejs HMI: DMG MORI SLIMline Multi-Touch, ekran dotykowy 19"

• Liczba godzin pracy wrzeciona: ok. 2 928 h

Zasięg roboczy i osie

• Osie: X, Y, Z; oś C na wrzecionie głównym i przeciwrzecionie

• Maksymalna średnica toczenia: 400 mm

• Prześwit nad łożem: 700 mm

• Prześwit nad suwakiem poprzecznym: 370 mm

• Przesuw szybki: X/Z 30 m/min; Y 22,5 m/min

Wrzeciono główne

• Końcówka wrzeciona: A2-8

• Maksymalna średnica pręta: 80 mm

• Moc: 25,5 kW (40% ED) / 17 kW (S1)

• Moment obrotowy: 426 Nm (40% ED) / 283 Nm (S1)

• Funkcja zróżnicowanego ciśnienia mocowania

Wrzeciono przeciwbieżne

• Maksymalna prędkość obrotowa: 5 000 obr./min

• Końcówka wrzeciona: A2-6

• Moc: 14 kW (40% ED) / 13 kW (S1)

• Moment obrotowy: 192 Nm (40% czasu pracy) / 171,5 Nm (S1)

• Funkcja zróżnicowanego ciśnienia mocowania

• Wewnętrzne płukanie uchwytu

• Funkcja pomocnicza konika

Głowica narzędziowa i narzędzia napędzane

• 12-pozycyjna głowica rewolwerowa VDI 40 z 6 dodatkowymi stanowiskami BT

• Narzędzia napędzane: do 4 000 obr./min

• Moc/moment obrotowy narzędzia napędzanego: 5,44 kW (40% ED) / 20 Nm (40% ED)

Wyposażenie/opcje (zintegrowane z maszyną)

• Pakiet konfiguracyjny: układ zasilania chłodziwem o ciśnieniu 12 barów; pistolet do płukania chłodziwem o ciśnieniu 5 barów

• Pakiet bezpiecznego mocowania

• Łączność: DMG MORI IoTconnector; DMG MORI Messenger V4

• Opcje oprogramowania Siemens: Multi Threading 2.0; Zmienna prędkość wrzeciona; Cykl odcinania na osi Y; Cykl przeciągania rowków wpustowych

Dane elektryczne

• Napięcie zasilania: 400 V ±10%, 50 Hz

• Fazy: L1, L2, L3, N, PE

• Obciążenie przyłączone: 39 kVA

• Maksymalny prąd znamionowy: 56 A
