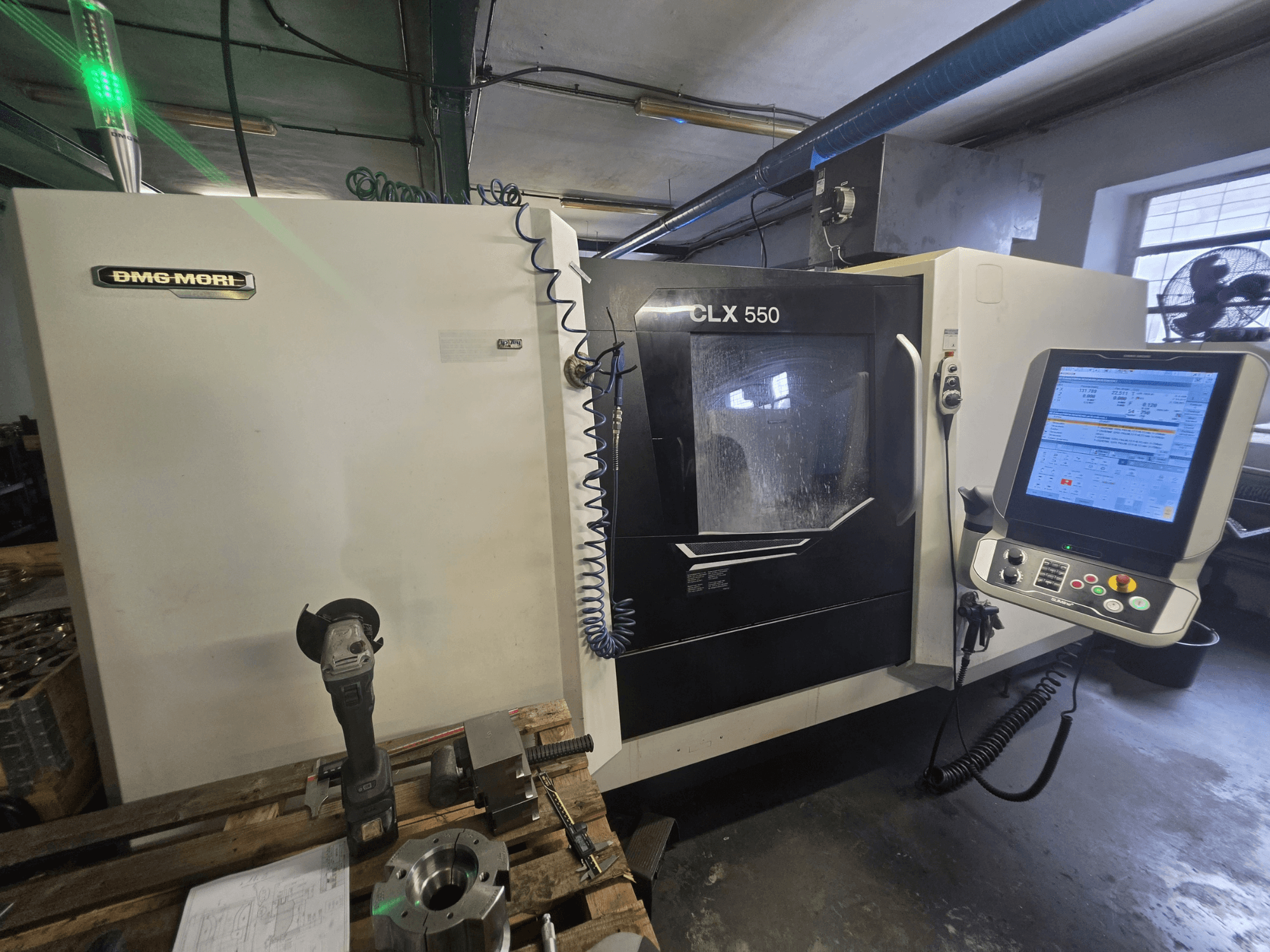

DMG MORI - CLX 550 V3PL-TUR-DMG-2023-00001

• Panel sterowania: DMG MORI SLIMline Multi-Touch, ekran dotykowy 19"

• Osie: 3 (X, Z, C); brak osi Y; brak wrzeciona pomocniczego

• Liczba godzin pracy wrzeciona: ok. 3613 h

Wydajność robocza i osie

• Maksymalna średnica toczenia: 480 mm

• Maksymalna długość toczenia: 1 240 mm

• Prześwit nad łożem: 700 mm

• Prześwit nad suwakiem poprzecznym: 500 mm

• Przesuw szybki w osiach X/Z: 30 m/min

• Oś C: wrzeciono główne C

Wrzeciono główne i uchwyt

• Końcówka wrzeciona: A2-8

• Przełożenie wrzeciona głównego: 102 mm (wrzeciono główne zmodernizowane)

• Moc wrzeciona: 33 kW przy 40% prądu stałego / 22 kW w trybie ciągłym

• Moment obrotowy wrzeciona: 630 Nm przy 40% obciążenia stałego / 420 Nm w trybie ciągłym

• Uchwyt: SMW BH-D 320 / A2-8, D103 mm (zgodnie ze specyfikacją)

• Funkcja: zróżnicowane ciśnienie mocowania

Głowica rewolwerowa i narzędzia napędzane

• Głowica rewolwerowa: 12-pozycyjna VDI40 z 6 dodatkowymi stanowiskami BT

• Narzędzia napędzane: do 4 000 obr./min

• Moc/moment obrotowy narzędzia napędzanego: 5,44 kW przy 40% prądu stałego; 20 Nm przy 40% prądu stałego

Konik

• Skok: 1 200 mm

• Stożek środkowy: MT5

• Maksymalny nacisk: 12 kN

Wyposażenie i opcje (maszyna)

• Pakiet konfiguracyjny

• Pakiet do klimatu tropikalnego

• Zasilanie chłodziwem o ciśnieniu 12 barów

• Ręczny pistolet do mycia obszaru roboczego

• Opcja oprogramowania do regulacji prędkości obrotowej wrzeciona

• DMG MORI IoTconnector

• Pakiet cyfrowej produkcji

Konstrukcja

• Pochylony łoże żeliwne

• Prowadnice liniowe o szerokości 45 mm

Wyposażenie dodatkowe

• Mechaniczny system odciągania mgły olejowej, 1 100 m³/h

• Oprzyrządowanie:

  • Zestaw 12 uchwytów narzędziowych

  • Zestaw 6 uchwytów do wytaczania

  • Zestaw uchwytów narzędzi napędzanych ALGra
