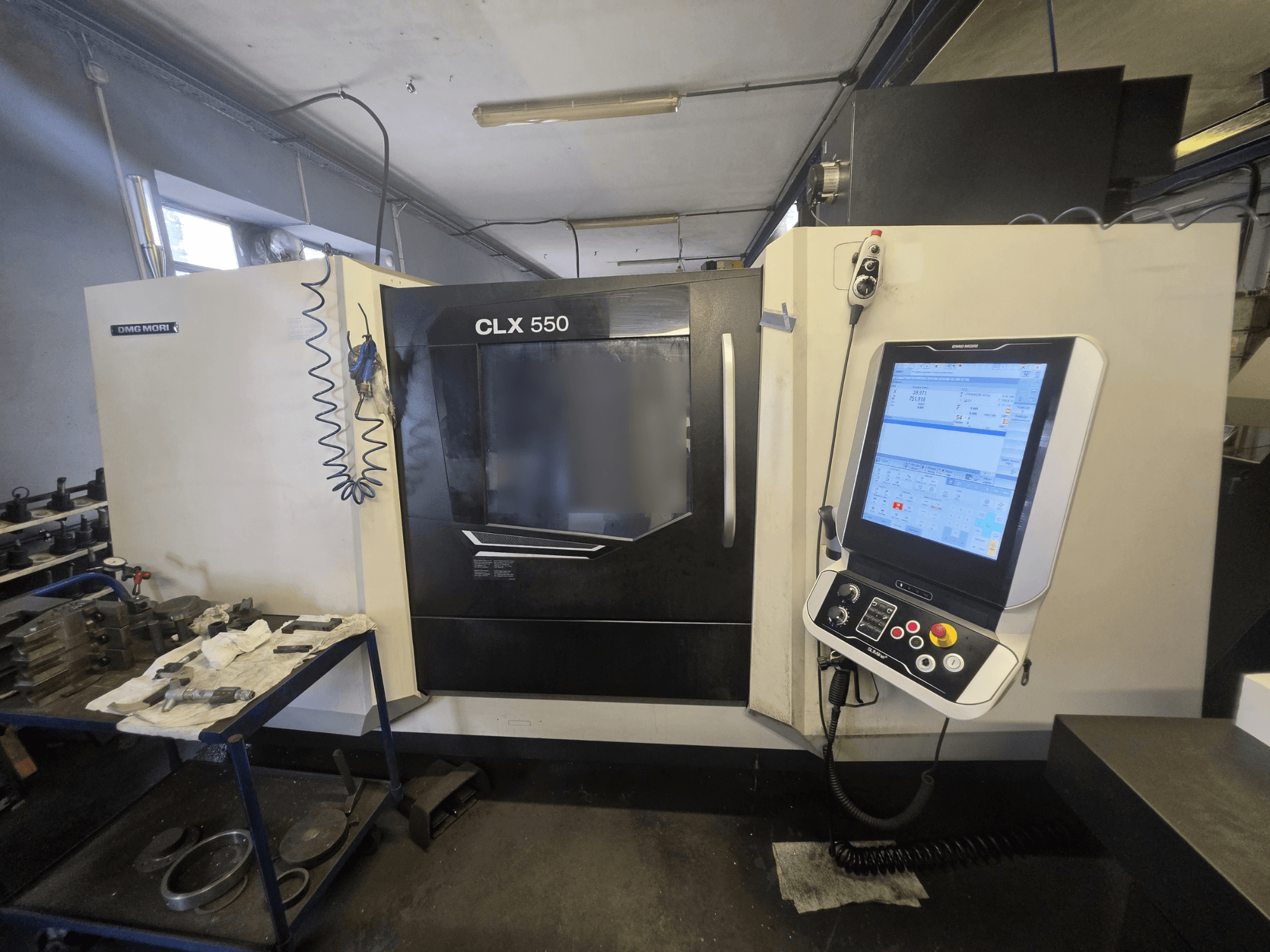

DMG MORI - CLX 550 V3PL-TUR-DMG-2020-00003

• Panel sterowania: DMG MORI SLIMline Multi-Touch, 19-calowy ekran dotykowy

• Sterowane osie: 3 (X, Z, C)

• Liczba godzin pracy wrzeciona: ok. 20 292 h

Wydajność robocza i osie

• Maksymalna średnica toczenia: 480 mm

• Maksymalna długość toczenia: 1 240 mm

• Prześwit nad łożem: 700 mm

• Prześwit nad suwakiem poprzecznym: 500 mm

• Przesuw szybki w osiach X/Z: 30 m/min

• Oś C wrzeciona głównego

Wrzeciono główne i uchwyt

• Końcówka wrzeciona: A2-8

• Zwiększona średnica pręta: 102 mm

• Moc wrzeciona: 33 kW przy 40% obciążenia / 22 kW w trybie ciągłym

• Moment obrotowy wrzeciona: 630 Nm przy 40% obciążenia / 420 Nm w trybie ciągłym

• Uchwyt hydrauliczny: SMW BH-D 320 / A2-8, D103 mm

• Funkcja zróżnicowanego ciśnienia mocowania

Głowica narzędziowa i narzędzia napędzane

• Głowica narzędziowa: 12-pozycyjna VDI 40 z 6 dodatkowymi stanowiskami BT

• Narzędzia napędzane: tak

• Maksymalna prędkość narzędzia napędzanego: 4 000 obr./min

• Moc narzędzia napędzanego: 5,44 kW przy 40%

• Moment obrotowy narzędzia napędzanego: 20 Nm przy 40%

Konik

• Skok konika: 1 200 mm

• Stożek środkowy: MT5

• Maksymalny nacisk: 12 kN

Wyposażenie i opcje

• Pakiet konfiguracyjny

• Pakiet do klimatu tropikalnego

• Układ zasilania chłodziwem o ciśnieniu 12 barów

• Ręczny pistolet do mycia obszaru roboczego

• Funkcja zmiennej prędkości obrotowej wrzeciona

• Serwis DMG MORI

• DMG MORI Messenger V2

• DMG MORI NETservice

• DMG MORI IoTconnector

• Języki interfejsu: niemiecki/polski

Konstrukcja

• Pochylona podstawa żeliwna

• Prowadnice liniowe, szerokość 45 mm

Wyposażenie dodatkowe

• Mechaniczny system odciągania mgły olejowej, 1 100 m³/h

• Zestaw uchwytów narzędziowych z napędem WTO VDI 40

• Zestaw trzech szczęk miękkich do uchwytu BH-D315
