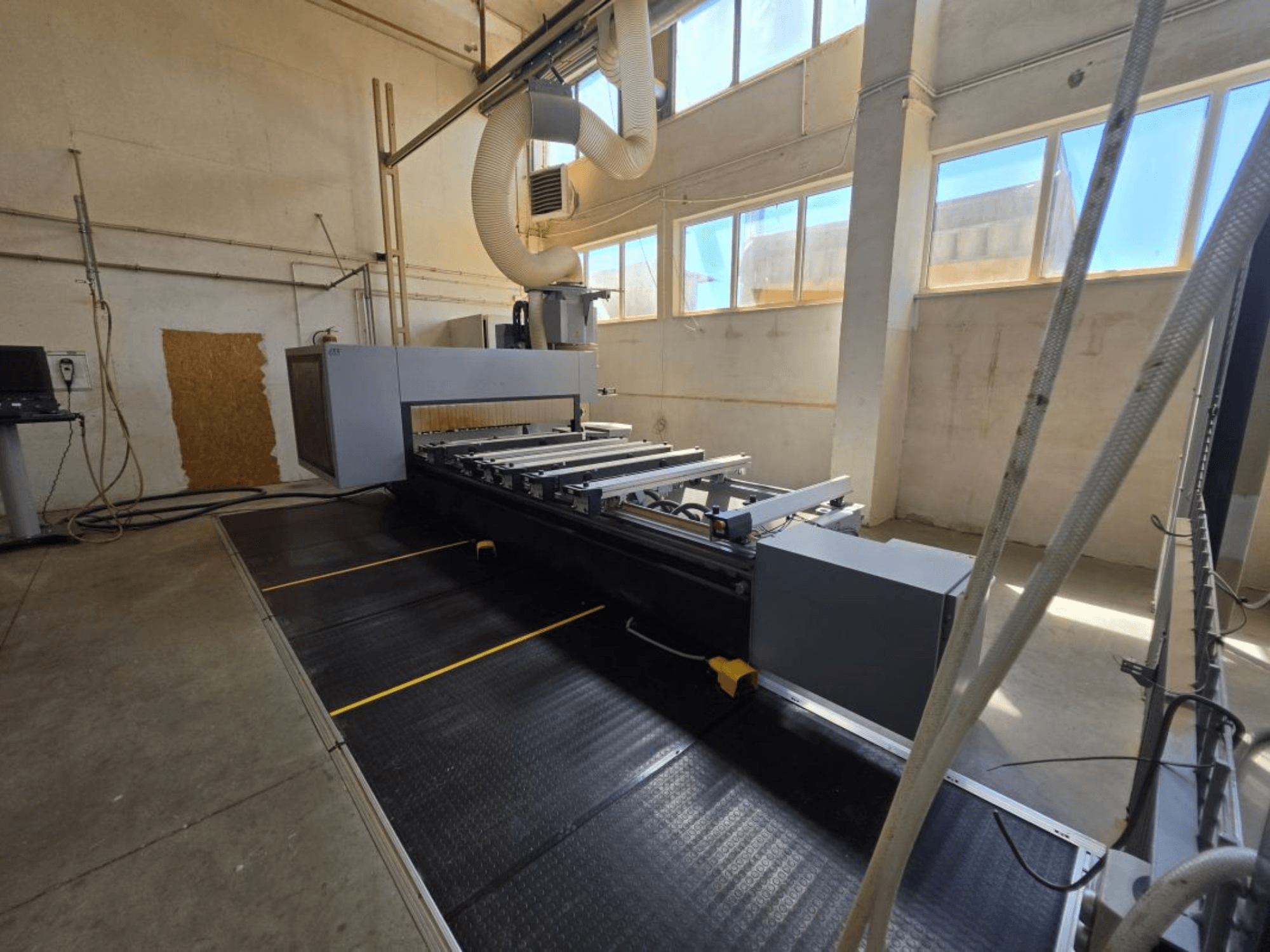

FORMAT4 - PROFIT H350 16.30PL-CNC-FOR-2017-00002

• Godziny pracy: 9,370 h

• Konstrukcja: Wytrzymała spawana rama stalowa; ruchoma suwnica z podwójnym napędem

• Zasilanie/elektryka: 3x400 V, 50-60 Hz

• Oprogramowanie CNC: Pakiet WoodFlash (panel sterowania, baza danych narzędzi, edytor programów, symulator 2D, podgląd 3D, import DXF, funkcje CAD, programowanie parametryczne/absolutne/przyrostowe, frezowanie kieszeni, grawerowanie, optymalizacja sekwencji, wirtualne płaszczyzny, podprogramy)

• Sterowanie i interfejs operatora:

  • Panel CNC do pełnego sterowania maszyną

  • Mobilny terminal operatora z 24-calowym monitorem LED, klawiaturą/myszą, USB

  • Ręczne sterowanie posuwem (wymuszenie posuwu, E-stop, posuw ręczny)

• Obszar roboczy i przejazdy:

  • Obszar roboczy: X 3000 mm, Y 1550 mm

  • Wysokość prześwitu Z: 150 mm

• Wrzeciono główne (5-osiowe):

  • Elektrowrzeciono 5-osiowe z przegubem Cardana, chłodzone cieczą, łożyska ceramiczne, obroty R/L

  • Moc 12 kW (S6), 1 000-24 000 obr.

  • Uchwyt narzędziowy HSK F63

  • Maks. masa narzędzia 6 kg; maks. średnica tarczy piły 350 mm

  • Zintegrowany uchwyt agregatu; elektrycznie sterowana osłona odciągowa

• Oś i system ruchu:

  • Suwnica z podwójnym napędem

  • X: zębatka śrubowa, hartowane prowadnice liniowe

  • Y: śruba kulowa, hartowane prowadnice liniowe

  • Z: śruba kulowa, hartowane prowadnice liniowe

  • Automatyczne centralne smarowanie

• Magazyny narzędzi:

  • Liniowe: 12 pozycji, zbiorczy odbiór; maks. Ø narzędzia 250 mm, długość 240 mm

  • Obrotowy (na suwnicy): 18 pozycji; maks. narzędzie Ø 250 mm, długość 280 mm

  • Stacja odbioru brzeszczotu: maks. Ø brzeszczotu 350 mm

• Wiercenie i rowkowanie:

  • Głowica wiertarska DH18 6H 2S:

    • 12 wrzecion pionowych (7X / 5Y), 6 wrzecion poziomych (4X / 2Y)

    • Skok wiertła/długość maks. 70 mm; uchwyt narzędziowy Ø 10 mm; napęd indywidualny

  • Piły do rowkowania: 2 ostrza (1X / 1Y), maks. Ø 120 mm, grubość korpusu maks. 5 mm, do 6000 obr.

• Podciśnienie i mocowanie:

  • Stół konsolowy z 6 konsolami; programowalne ograniczniki przód/tył

  • Bezprzewodowy dwuobwodowy system próżniowy; wysokość kubka 100 mm

  • Pneumatyczna blokada konsoli; 4 ruchome ograniczniki boczne; dodatkowe ramiona podporowe

  • Wydajność pompy próżniowej: 90 m³/h @50 Hz, 108 m³/h @60 Hz

  • Dodatkowe wyposażenie próżniowe: złącza lewego/prawego szablonu; kontrolowane sprężone powietrze dla zacisków ramy; niezależna kontrola próżni/powietrza na konsolę

• Bezpieczeństwo:

  • System bezpieczeństwa CE, kurtyna świetlna, system zatrzymania awaryjnego

  • Ogrodzenie ochronne po lewej stronie, monitorowanie bezpieczeństwa drzwi

  • Czujniki podciśnienia i sprężonego powietrza

  • Dodatkowy system mat bezpieczeństwa

Dodatkowe wyposażenie

• Dodatkowy system blokady mechanicznej w osi A i C

• Pakiet zdalnego serwisu przez Internet

• Oprogramowanie do generowania korpusu szafy (pakiet do projektowania szaf 3D)

• Zestaw narzędzi serwisowych

• Dokumentacja: Polskie instrukcje obsługi; instrukcja instalacji WoodFlash

• Dodatkowe ramiona podtrzymujące dla konsol

• Dołączone akcesoria:

  • 11 kubków podciśnieniowych FA 140 × 115 × 100 mm

  • 4 kubki podciśnieniowe FA 125 × 75 × 100 mm

Uwaga: Dane techniczne mają charakter wyłącznie informacyjny i nie są wiążące.
