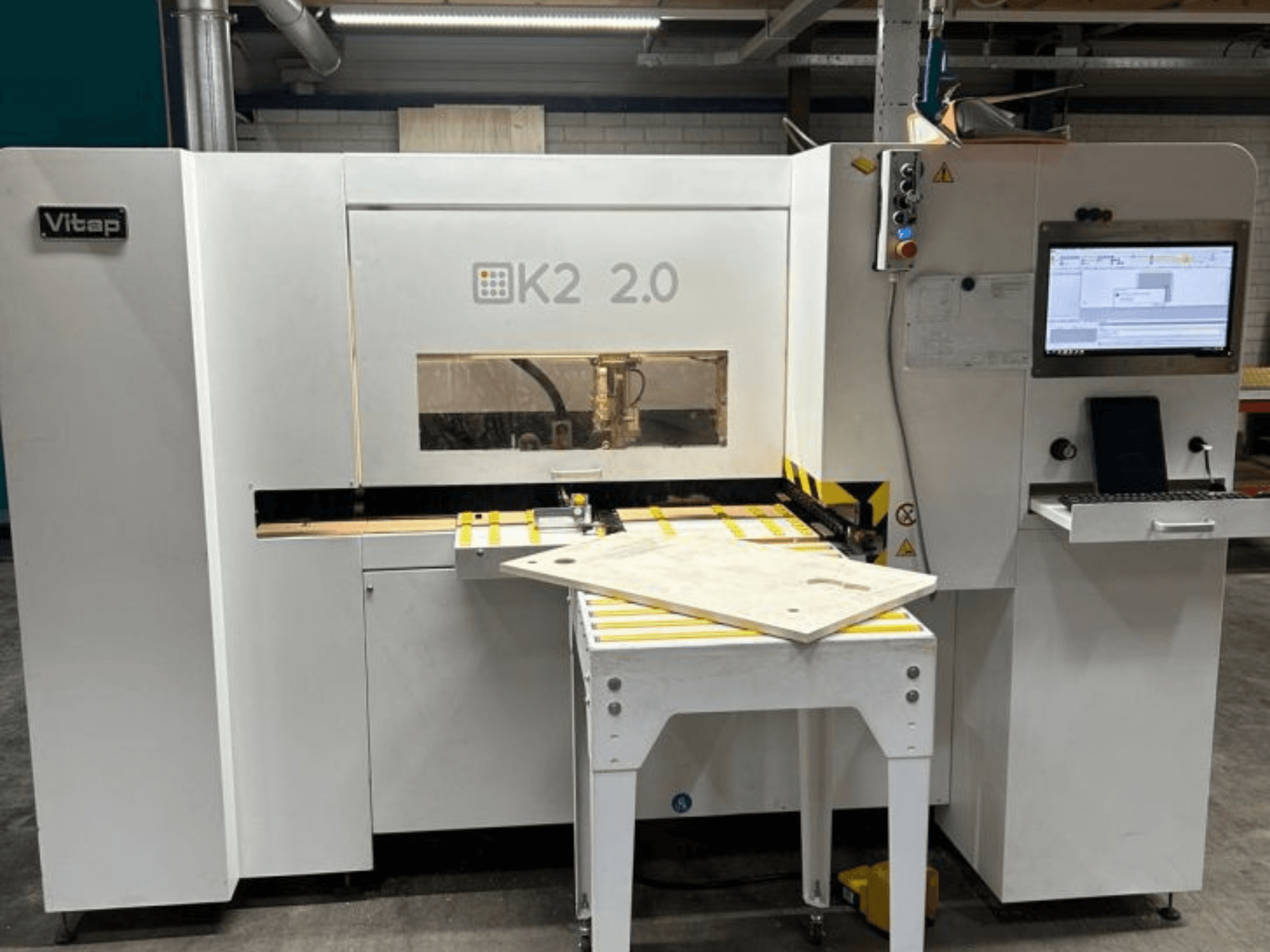

VITAP - Point K2 TOP 2.0NL-CNC-VIT-2018-00001

Używana wiertarko-frezarka CNC

Marka: Vitap

Typ: Point K2 TOP 2.0

Rok produkcji: 2018

Ciągła obróbka, obróbka przedmiotu od spodu oraz automatyczny powrót przedmiotu do operatora

3 sterowane osie:

Oś X – nieprzerwany transport przedmiotu obrabianego za pomocą systemu DDT (Dual Dynamic Transport System) z silnikiem bezszczotkowym

Oś Y – ruch głowicy wiertniczej

Oś Z – wiercenie

- Podwójny punkt odniesienia „0”: laser nowej generacji do wykrywania początku i końca obrabianego elementu.

Program może dostosować wiercenie od dołu, aby uzyskać idealną równość na elementach pionowych i poziomych.

Laser składa się z nadajnika i odbiornika, co pozwala uniknąć błędów w przypadku materiałów o ciemnych krawędziach.

– Ograniczniki boczne z rolkami, składające się z części stałej i ruchomej, mechaniczny odczyt cyfrowy z automatycznym wyrównaniem do ogranicznika 0 w celu usunięcia do 3 mm na linii 0

- Stałe urządzenie mocujące boczne zapewniające precyzyjne pozycjonowanie na linii zerowej.

- Tylne wyjście obrabianego elementu

- Automatyczny 4-pozycyjny zmieniacz narzędzi

- Brak ograniczeń długości obrabianego elementu

- 19-calowy monitor TFT LCD 5/4

- Komputer przemysłowy

- Interfejs operatora WSC z funkcją Lister, parametrycznym doborem narzędzi i parametryczną konfiguracją

- Programowanie graficzne CAD TPA EDI32, wersja podstawowa

- Port USB

- Zapisywanie wszystkich plików

- Programowanie makr

- Import plików DXF

Dane techniczne

Liczba niezależnych wrzecion pionowych: 12

Liczba niezależnych wrzecion poziomych na osi X: (2+2)

Liczba poziomych wrzecion wiertniczych na osi Y: (2+2)

1 piła (Ø 100 mm)

Wrzeciono elektryczne o mocy 5 kW z stożkiem ISO 30 (12 000–24 000 obr./min)

Maksymalna waga obrabianego elementu: 80 kg

Maksymalne wymiary obrabianego elementu: X nieograniczone, Y 1200 mm, Z 50 mm

Minimalne wymiary obrabianego elementu: X 270, Y 185 (70°), Z 4 mm

Prędkość posuwu: 25 m/min

Prędkość obrotowa wrzeciona: 3500 obr./min

Maksymalna średnica narzędzia w płaszczyźnie poziomej: 12 mm

Maksymalna głębokość wiercenia poziomego w osiach X i Y: 30 mm

Maksymalna głębokość wiercenia w pionie: 45 mm

Maksymalna średnica narzędzia w płaszczyźnie pionowej: 35 mm

Zużycie powietrza: 2000 m³/h

Prędkość wylotu: 30 m/s

Otwory wylotowe: 2x Ø 100 mm + 1x Ø 50 mm

Silnik: 1,7 kW

Ciśnienie sprężonego powietrza: 7 bar

Maks. zużycie powietrza: 60 Nl/min

NORMY CE

- Oprogramowanie biurowe - Licencja

- Regulowany punkt zerowy do formatowania czterostronnego

- Zgodność z normami CE

- Stan na 28 maja 2026 r.: około 500 godzin pracy, zainstalowano nowy komputer

Uwaga:

Specyfikacje techniczne i opisy są kopiami oryginalnego potwierdzenia zamówienia. Informacje te mają charakter wyłącznie informacyjny i nie są wiążące.
