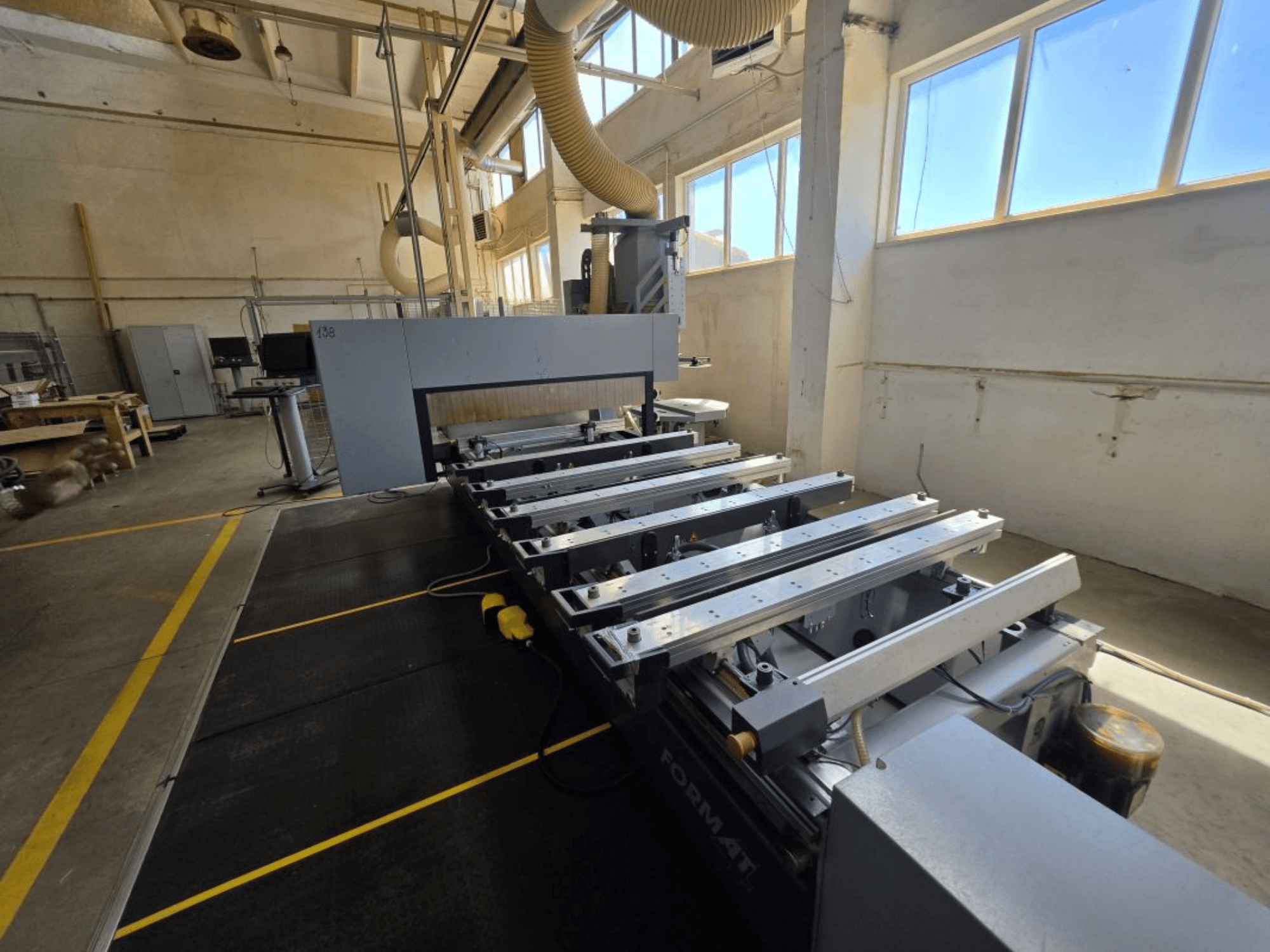

FORMAT4 - Profit H350 1630PL-CNC-FOR-2018-00001

• Godziny pracy: 6,442 h

• Stan: Nie przebudowany - bez gwarancji

Ogólne

• Konstrukcja: Wytrzymała spawana rama stalowa, wzmocniona

• Suwnica: Ruchoma brama z podwójnym napędem

• Jednoczesna obróbka w 5 osiach

• Oprogramowanie sterujące: WoodFlash CNC

• Zdalny pakiet serwisowy przez połączenie internetowe

Obszar roboczy i osie

• Obszar roboczy: X 3000 mm / Y 1550 mm / prześwit Z 250 mm

• Napędy: X zębatka śrubowa; Y/Z precyzyjne śruby kulowe

• Prowadnice: Liniowe na wszystkich osiach

• Smarowanie: Automatyczny system centralny

Wrzeciono główne (elektrowrzeciono 5-osiowe)

• Typ: 5-osiowe wrzeciono z przegubem Cardana, prawe obroty

• Moc: 12 kW (S6), pełna moc około 12 000 obr.

• Prędkość: 1 000-24 000 obr.

• Interfejs narzędziowy: HSK F63

• Chłodzenie: Chłodzenie cieczą; łożyska ceramiczne z chłodzeniem powietrzem

• Zintegrowany uchwyt agregatu; elektrycznie sterowana osłona odciągowa

• Maksymalna waga narzędzia: 6 kg

• Maksymalna średnica tarczy piły: 350 mm

Magazyny narzędzi

• Magazyn liniowy: 12 pozycji, lewa strona ramy; oddzielny odbiór kruszywa; maks. Ø narzędzia 250 mm; maks. długość narzędzia 240 mm

• Magazyn tarcz obrotowych: 18 pozycji na ruchomej bramie; obsługuje wiertła i agregaty; maks. średnica narzędzia 250 mm; maks. długość narzędzia 280 mm

Jednostka wiercąca (DH18 6H 1S)

• Wrzeciona pionowe: łącznie 12 (7 w X, 5 w Y)

• Wrzeciona poziome: łącznie 6 (4 w X, 2 w Y)

• Skok/głębokość wiercenia: do 70 mm; rozmiar uchwytu narzędzia 10 mm; indywidualnie sterowane wrzeciona

• Zintegrowana piła do rowkowania: Ø 120 mm; maks. grubość korpusu 5 mm; do 7500 obr.

Podciśnienie i mocowanie

• Stół konsolowy: 6 konsol z przednimi/tylnymi ogranicznikami; bezprzewodowa dwuobwodowa próżnia; wysokość pojemnika próżniowego 100 mm

• Pneumatyczna blokada konsoli; programowalne ograniczniki pneumatyczne; 4 ruchome ograniczniki boczne

• Wzmocnione ramiona podporowe (40 kg każde)

• Wydajność pompy próżniowej: 90 m³/h @50 Hz; 108 m³/h @60 Hz

• Dodatkowe złącze próżniowe do pracy z szablonami

• Kontrolowane sprężone powietrze dla zacisków ramy

• Niezależne przełączanie podciśnienia/powietrza na konsolę

Oprogramowanie i sterowanie CNC

• Pakiet WoodFlash: Sterowanie CNC, baza danych narzędzi (Tecno Manager), edytor programów, podgląd 3D, import DXF, funkcje CAD (obrót/odbicie lustrzane/skalowanie/kopiowanie), grawerowanie, frezowanie kieszeni, programowanie parametryczne i absolutne/przyrostowe, optymalizacja obróbki

• Panel sterowania CNC: Pełna obsługa maszyny, tworzenie/edycja programów, zarządzanie narzędziami/elementami, polecenia ręczne, monitorowanie podciśnienia/powietrza/bezpieczeństwa

• Mobilny terminal operatora: 24" Monitor LED, klawiatura, mysz, USB

• Terminal sterowania prędkością posuwu: Potencjometr ręcznego sterowania posuwem; zmienny posuw podczas obróbki

Bezpieczeństwo

• System bezpieczeństwa CE; maty bezpieczeństwa (zamiast kurtyny świetlnej)

• System zatrzymania awaryjnego

• Ogrodzenie bezpieczeństwa po lewej stronie; monitorowanie bezpieczeństwa drzwi

• Czujniki monitorujące podciśnienie i sprężone powietrze

Wyposażenie dodatkowe

• Zewnętrzny włącznik

• Zabezpieczony system łańcuchów kablowych

• Dodatkowy system blokowania osi A i C

• Zestaw serwisowy narzędzi

• Polski pakiet instalacyjny oprogramowania

• Polska instrukcja obsługi

• Stacja wymiany brzeszczotów na suwnicy
