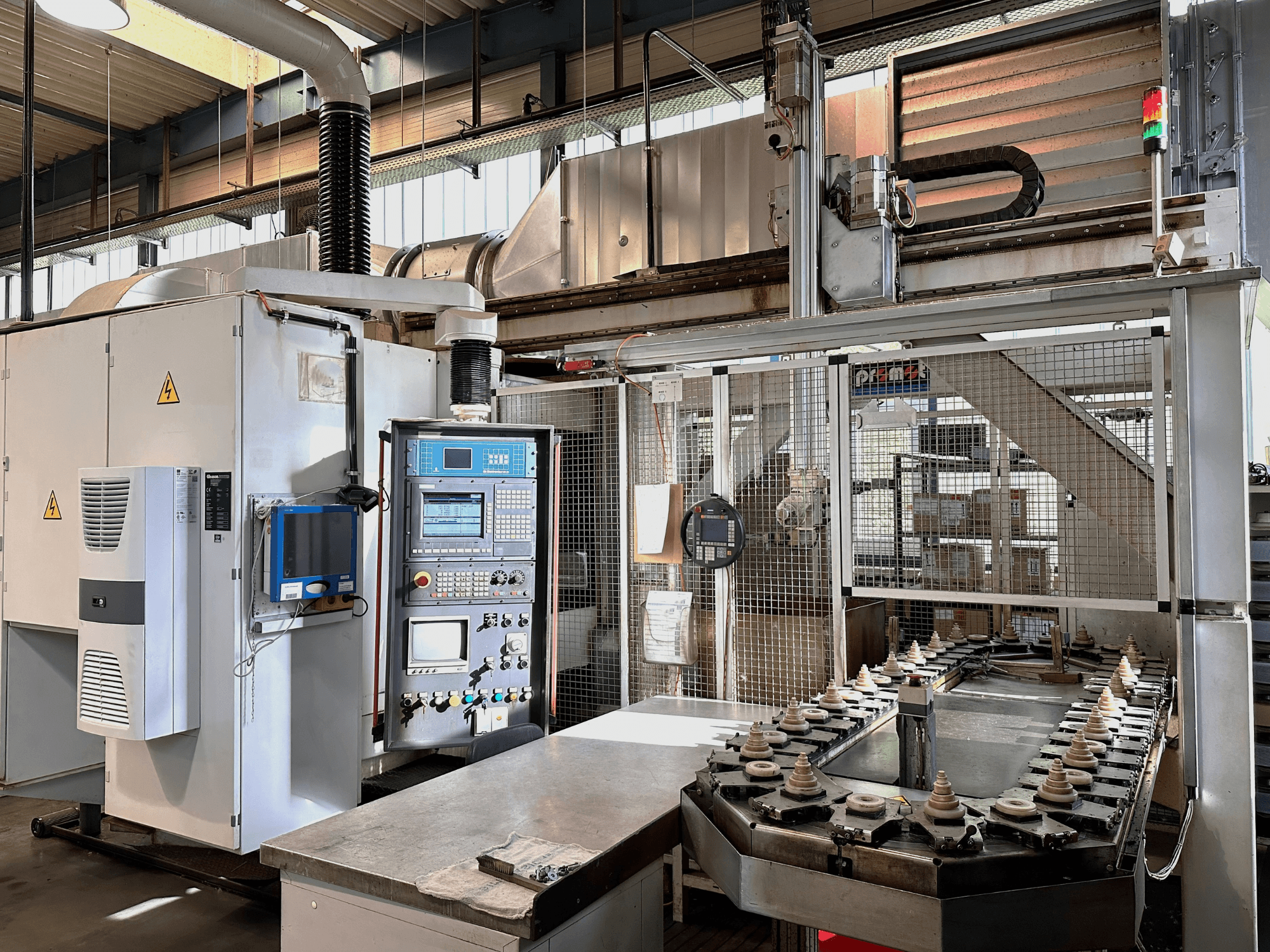

Gleason PFAUTER - G320 CNC + Promot AutomationDE-MIL-GLE-2001-00001

• Panel operatorski: w zestawie

• Zakres modułów: 0,5–7,0

• Średnica obrabianego elementu: min. 10 mm, maks. 380 mm

• Liczba zębów: 10–600

• Przesuwy osi: Z (pionowa) 200 mm; X (pozioma) 230 mm; Y (styczna/przesunięcie) 135 mm

• Przechył głowicy mocującej (A): ±45°

• Skok konika: 125 mm

• Skoki obróbki: V (styczny) 180 mm; U (promieniowy) 110 mm

• Prędkość obrotowa ściernicy: do 3000 obr./min, bezstopniowa

• Prędkość osi liniowej: 10 000 mm/min

• Maks. prędkość obrotowa stołu: 240 obr./min

• Rozdzielczość stołu: 0,001°

• Posuwy: posuwy obróbcze i robocze bezstopniowe

• Wymiary ściernicy: średnica 270–350 mm; szerokość do 104 mm; otwór 160 mm

• Masa systemu: ok. 11 500 kg

• Wymagana powierzchnia (maszyna): ok. 3,7 m × 2,4 m × 2,75 m

Wyposażenie dodatkowe

• Jednostka manipulacyjna Promot Automation (obsługa z wykorzystaniem robotyki)

• Panel operatorski/urządzenie ręczne (do automatyzacji)

• Taśma przenośnikowa

• System chłodzenia taśmy

• Agregat hydrauliczny

• Wymagana powierzchnia (automatyzacja): ok. 4,5 m × 1,6 m × 4,0 m
