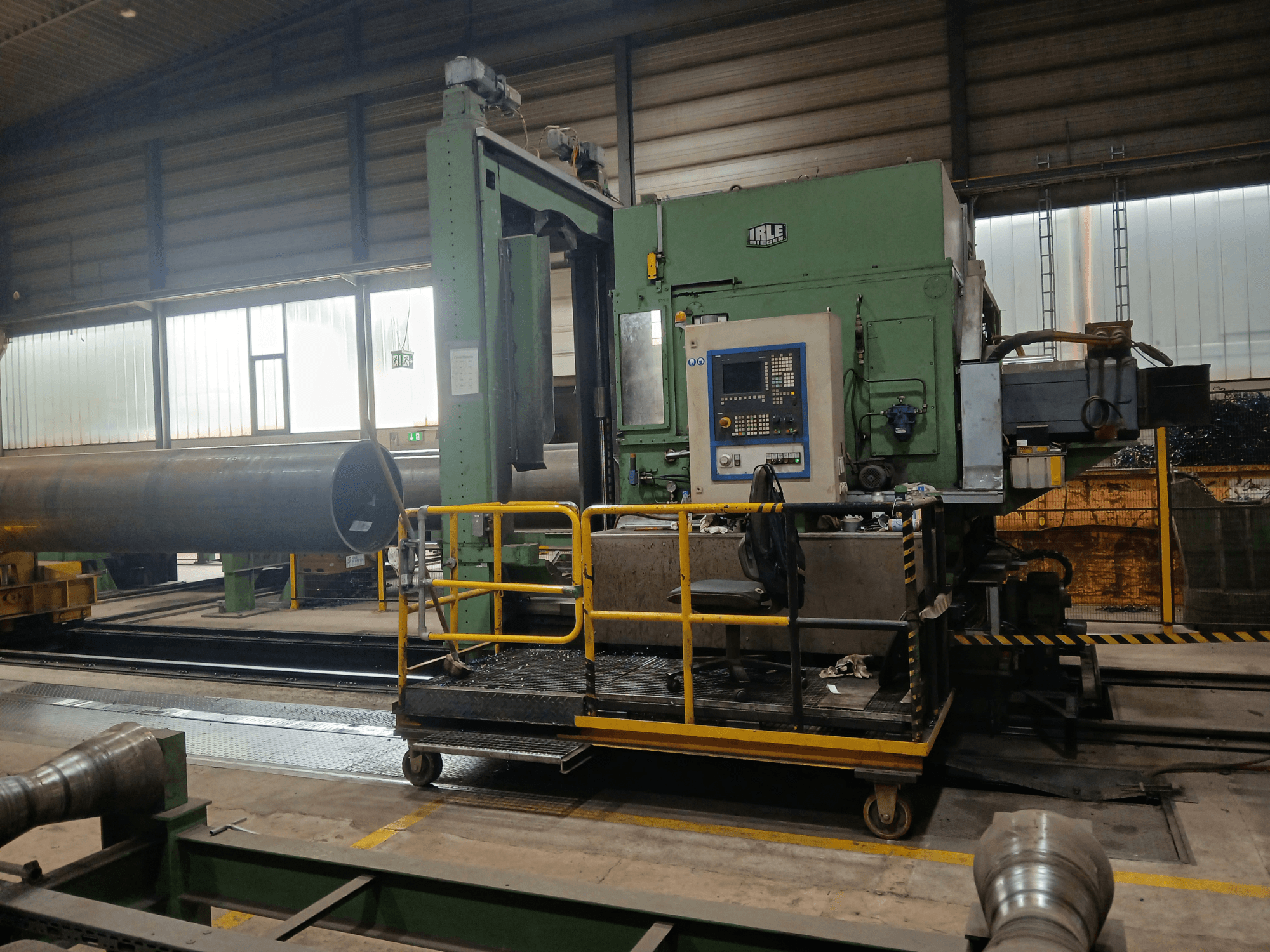

Poziome centrum obróbcze wyprodukowane w 2004 roku. Ta maszyna CNC typu IRLE IRD 1600 umożliwia obróbkę rur o maksymalnej średnicy 1 625 mm i maksymalnej długości 13 200 mm. Obsługuje rury o maksymalnej grubości ścianki 70 mm i może obrabiać rury o masie do 250 kN. Jeśli szukasz rozwiązania zapewniającego wysoką jakość obróbki, rozważ zakup oferowanej przez nas maszyny CNC IRLE IRD 1600. Skontaktuj się z nami, aby uzyskać więcej informacji.
Informacje o maszynie
- marka: IRLE
- rok: 2004
- MODEL: IRD 1600 CNC
- zastosowanie: Frezowanie
- Lokalizacja: Niemcy
- rodzaj maszyny: Poziome centrum obróbcze
Dane techniczne - IRLE IRD 1600 CNC
Ruch osi
- Liczba osi: 2
- Przesuw osi X: 650 mm
- Przesuw osi Z: 800 mm
Dane techniczne
- Moc wrzeciona: 100 kW
- Prędkość obrotowa wrzeciona: 105 RPM
Informacje dodatkowe
- Maksymalna średnica obrabianej rury: 1 625 mm
- Minimalna średnica obrabianej rury: 406 mm
- Maksymalna długość obrabianej rury: 13 200 mm
- Minimalna długość obrabianej rury: 6 000 mm
- Minimalna grubość ścianki rury: 12 mm
- Maksymalna grubość ścianki rury (obróbka kopiująca): ok. 40 mm
- Maksymalna grubość ścianki rury (obróbka CNC): 70 mm
- Maksymalna nośność rury: 250 kN
- Wysokość między podłogą hali a wlotem rury: 800 mm
- Całkowita długość maszyny: ok. 24 000 mm
- Całkowita szerokość maszyny: ok. 4 100 mm
- Całkowita wysokość od podłogi do górnej krawędzi imadła mocującego: 5 000 mm
- Całkowita masa maszyny: ok. 700 kN
- Napięcie robocze: 400 V, 3-fazowe, 50 Hz
- Napięcie sterujące: 220 V DC / 50 Hz
- Nominalny prąd roboczy: 400 A
- Stół pośredni - długość stołu: ok. 3 950 mm
- Łoże pośrednie – szerokość łoża: ok. 1 800 mm
- Łoże pośrednie – wysokość łoża (wraz z podwoziem): ok. 600 mm
- Łoże pośrednie – prędkość przesuwu po szynach fundamentowych: 500–5 000 mm/min
- Stół pośredni – moc silnika napędowego: 5,5 kW
- Wrzeciennik – zakres prędkości płyty czołowej: 7–105 min⁻¹
- Wrzeciennik – prędkości silnika: 300–4 500 min⁻¹
- Wrzeciennik – moc silnika: 100 kW
- Wrzeciennik – moc silnika (cykl pracy S1): 105 kW
- Półka - maks. moment obrotowy płyty czołowej (cykl pracy S1): 33 000 Nm
- Wrzeciennik – prędkość charakterystyczna: 27 min⁻¹
- Wrzeciennik – średnica wrzeciona głównego (łożyska przednie): 300 mm
- Płyta czołowa (oś X) – średnica płyty czołowej: ok. 1 950 mm
- Płyta czołowa (oś X) – zakres przesuwu wspornika narzędziowego NC: ok. 650 mm
- Płyta czołowa (oś X) – prędkość posuwu wspornika narzędziowego (bezstopniowa regulacja): 0,5 – 1 500 mm/min
- Płyta czołowa (oś X) – maksymalna osiągalna siła posuwu: 25 kN
- Przekładnia posuwu (oś Z) – skok posuwu wrzeciennika na łożu maszyny: 800 mm
- Przekładnia posuwu (oś Z) – prędkość posuwu (regulowana bezstopniowo za pomocą serwomotoru prądu przemiennego): 0,5 – 200 mm/min
- Przekładnia posuwu (oś Z) – prędkość posuwu szybkiego: 1 500 mm/min
- Przekładnia posuwu (oś Z) – siła posuwu: 30 kN
- Przekładnia posuwu (oś Z) – moment obrotowy silnika posuwu: 27 Nm
- Podpory zaciskowe do rur – zakres zaciskania: 406 – 1 625 mm
- Podpory zaciskowe do rur – nośność na jedną podporę: 150 kN
- Podpory zaciskowe do rur – regulowana siła zacisku: 10–200 kN
- Podpory zaciskające rury – maks. prędkość regulacji centralnie przesuwanych poprzeczek zaciskowych: 600 mm/min
*Mogą występować różnice pomiędzy podanymi danymi a rzeczywistymi wartościami, należy to potwierdzić u przedstawiciela handlowego.
