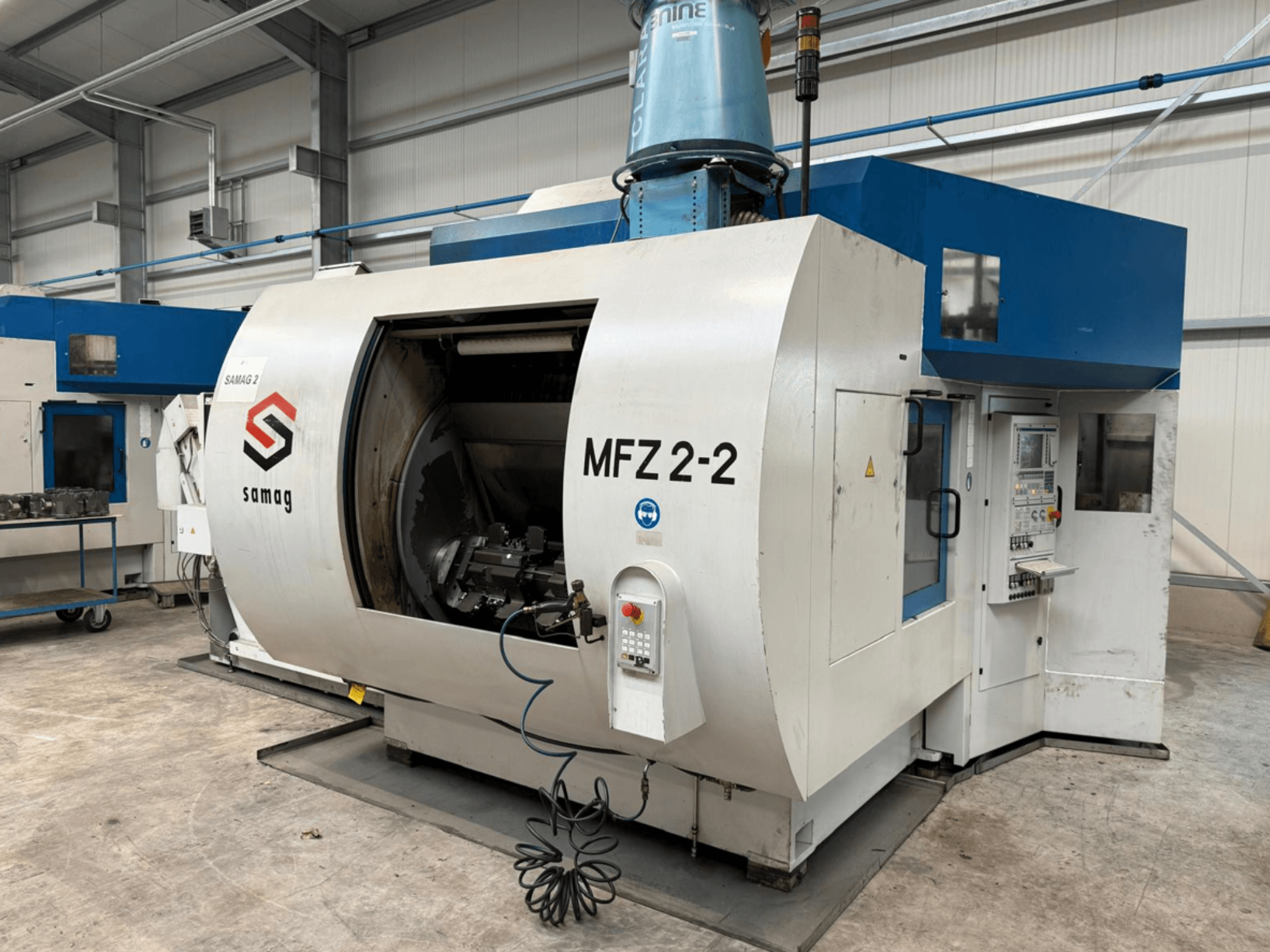

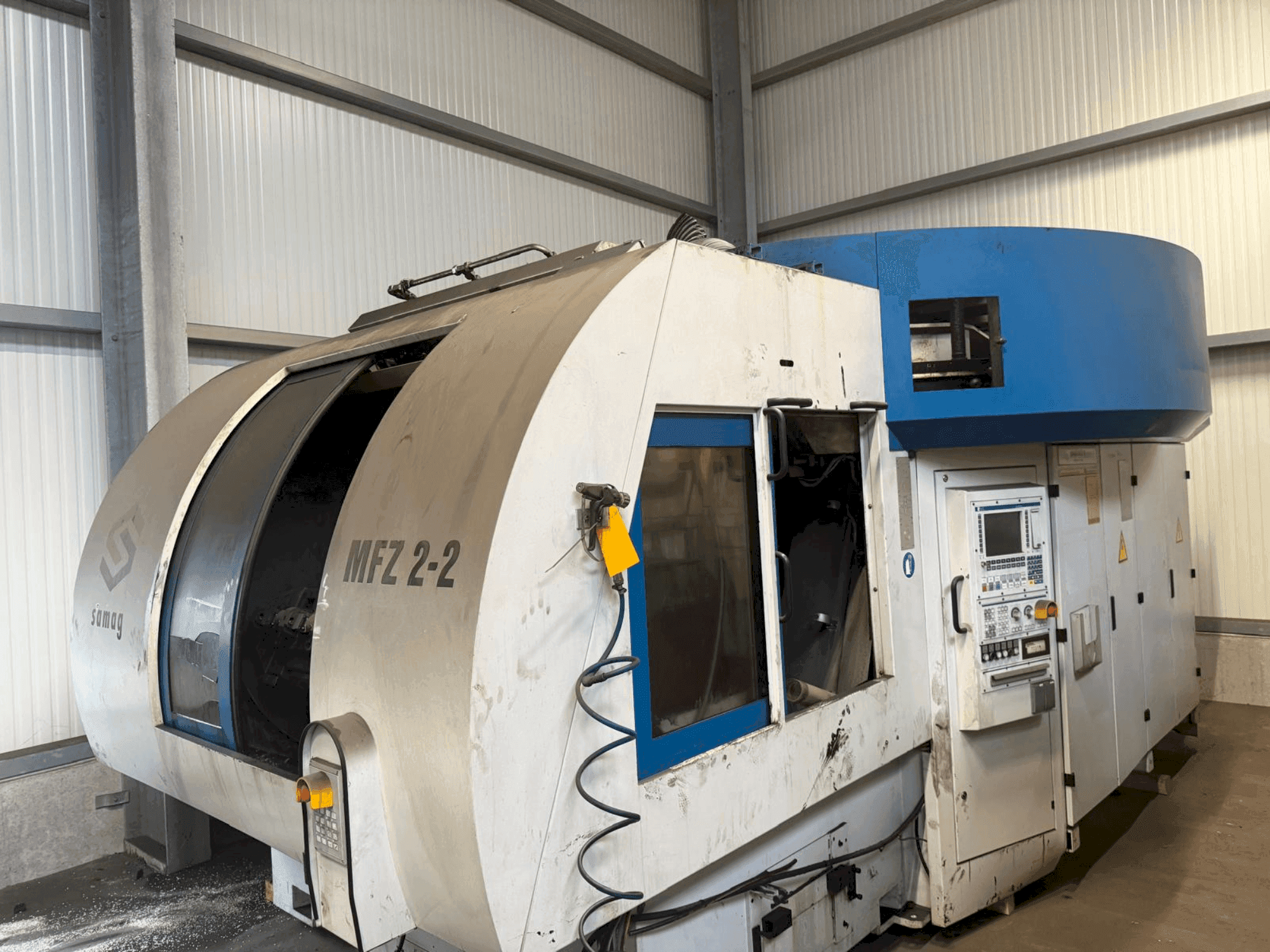

SAMAG - MFZ 2-2DE-MIL-SAM-2006-00001

• Przechowywanie narzędzi

  • Typ: Decagon

  • Liczba miejsc przechowywania: 100 (2x50)

  • Liczba kaset: 10

  • Lokalizacje kaset: 10

  • Skok kasety: 90 mm

  • Maks. prędkość magazynu kaset: 8,3 min

  • Czas opóźnienia od maks. prędkości magazynu kaset do zatrzymania: 300 ms

  • Maks. masa ładunku narzędzia: 280 kg

  • Maks. masa narzędzia (plastikowa tuleja zaciskowa): 6 kg

  • Maks. masa narzędzia (stalowa tuleja zaciskowa): 8 kg

  • Maks. średnica narzędzia z wolnymi sąsiednimi miejscami: 160 mm

  • Oś obrotu: 10x36

  • Czas wymiany z najbliższej kasety (lewa/prawa): 1.5 s

  • Zmiana narzędzia na wrzecionie (śr. chip-to-chip bez obrotu koła, VDI 2852): 4.5 s

• Osie i ścieżki ruchu

  • Ścieżki ruchu: Y (pionowy) skok roboczy 500 mm; Y (pionowy) skok całkowity wraz z wymianą narzędzia 775 mm

  • Przyspieszenie osi (X/Y): 0,6 xg, 0,8 xg

• Napęd wrzeciona głównego

  • Jednostka wrzeciona: GMN wrzeciono wysokiej częstotliwości HCS 220-16000/28

  • Rozstaw wrzecion: 450 mm

  • Średnica tulei: 220 mm

  • Waga jednostki wrzeciona: 110 kg

  • Silnik napędowy: 1FE1 083-4WN11-1BA2

  • Moment obrotowy (S1): 65 Nm

  • Moment obrotowy (S2): 74 Nm

• Jednostka nośna przedmiotu obrabianego (jednostka obrotowa osi W)

  • Czas obrotu o 180°: 4.5 s

  • Średnica płyty czołowej/łożyska kontrującego: 500/345 mm

  • Prędkość napędu/łożyska kontrującego (maks.): 15/20 min

  • Masowy moment bezwładności: 140 kgm²

  • Dopuszczalny moment przechylający: 8000 Nm

  • Dopuszczalny moment styczny (napęd/przeciwłożysko): 10000/5000 Nm

  • Siła blokująca przekładni Hirtha przy 100 barach (napęd/łożysko): 190/175 kN

• Uchwyt przedmiotu obrabianego Oś A1/A2

  • Kąt podziału: 3

  • Czas obrotu o 180°: 3.5 s

  • Średnica płyty czołowej/łożyska tocznego: 345 mm

  • Prędkość (maks.): 20 min

  • Masowy moment bezwładności: 20 kgm

  • Dopuszczalny moment przechylający: 3000 Nm

  • Dopuszczalny moment styczny (napęd/przeciwłożysko): 5 000 Nm

• Napięcie sieciowe: 400 V

• Częstotliwość: 50 Hz

• Napięcie sterowania: DC 24 V

• Moc znamionowa: 72 kW

Dodatkowe wyposażenie

• System chłodzenia smarem (zarządzanie wiórami)

  • Typ: Przenośnik taśmowy zgrzebłowy

  • Wymiary (dł. x szer. x wys.): 2885 x 1095 x 1830 mm

  • Wysokość wyładunku: 1020 mm

  • Sito szczelinowe: 500 μm

  • Pojemność napełniania: 100 l

  • Pompa ściekowa: 380 l/min przy ciśnieniu 1,6 bar

• Centralna jednostka chłodząca

  • Typ: DK 160-V/SO

  • Wydajność chłodzenia: 1900 W

  • Min./Maks. temperatura otoczenia: 10/40 °C

  • Maks. temperatura wody na wylocie: 20 °C

  • Temperatura kondensacji: 40 °C

  • Czynnik chłodniczy: R134a, 2 kg

  • Podłączona moc elektryczna: 5,1 kW

• Masy peryferyjne

  • Masa zbiornika czystej wody (pustego): 930 kg

  • Masa przenośnika wiórów (pusty): 450 kg

• Jedna maszyna do uboju (opcjonalnie)

• Dane 3D/CAD wieży mocującej (możliwość 3 mocowań) (opcjonalnie)

• 2 wymienne wieże i pakiet części zamiennych (opcjonalnie)
