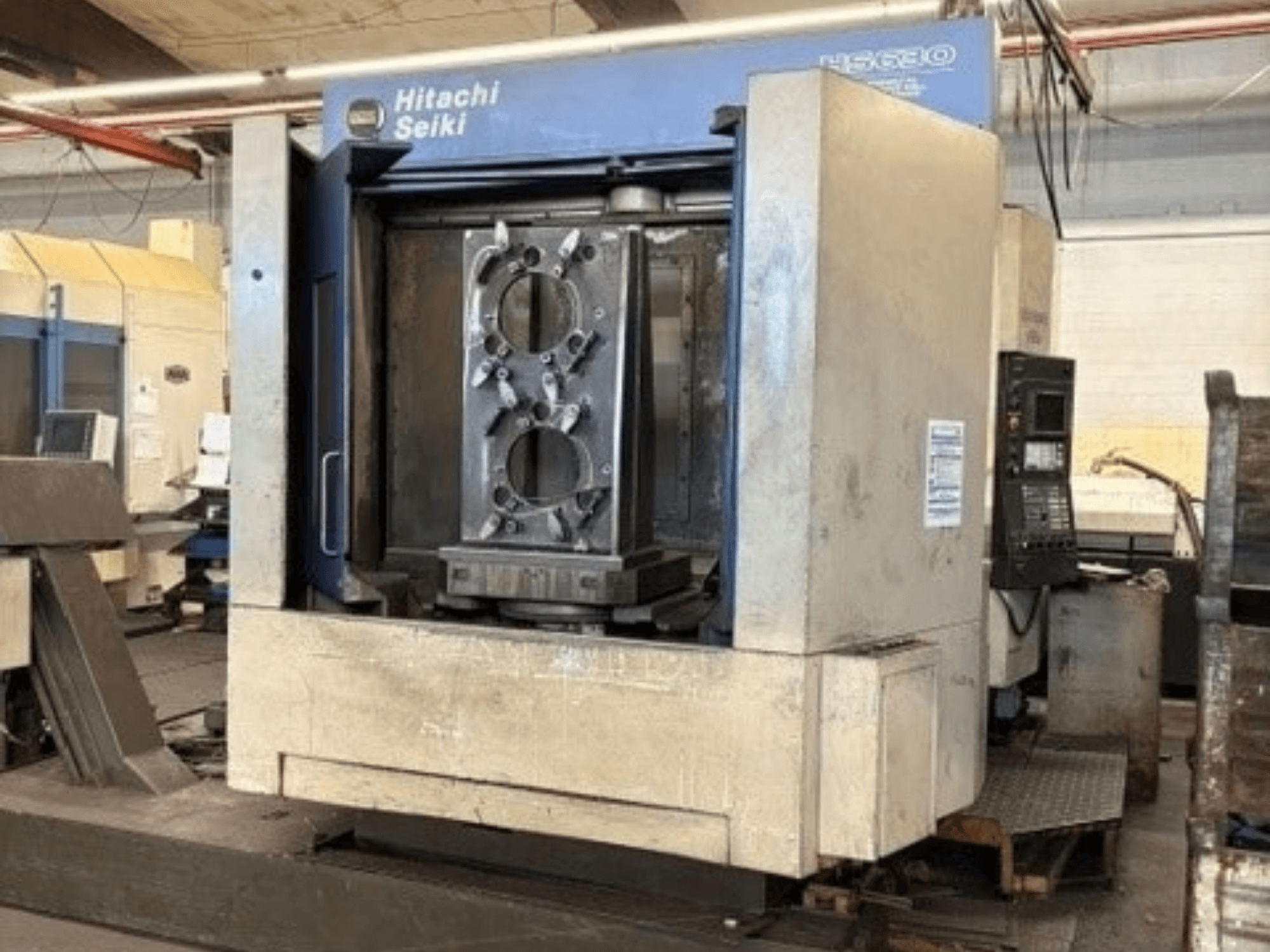

HITACHI SEIKI - HS630DE-MIL-HIT-2001-00001

- Ostatnie prace konserwacyjne / modernizacje: Wyposażono w nowe prowadnice liniowe na osi Y, odnowiono śrubę kulową z nowymi łożyskami

- Układ sterowania: Seikos Lambda / Fanuc Control

- Obszar roboczy stołu: 630 x 630 mm

- Kąt indeksowania: 1° (360°)

- Metoda indeksowania: bezwzględna, 3 pozycje

- Nośność palety: maks. 1200 kg

- Odległość od środka wrzeciona do powierzchni stołu: 100–900 mm

- Odległość od czubka wrzeciona do środka stołu: 150–1000 mm

- Stożek wrzeciona: NT50 / NT40

- Prędkość obrotowa wrzeciona: 1,0–6000 obr./min / 100–10 000 obr./min (w pełni automatyczna i bezstopniowa)

- Najmniejszy przyrost: 0,001 mm

- Prędkość posuwu skrawania: 1 – 20 000 mm/min

- Prędkość posuwu impulsowego: 5000 mm/min

- Przesuw szybki: 45 000 mm/min

- Silnik wrzeciona (prąd przemienny, 50% czasu pracy): 30/45 kW (40/30 HP)

- Silnik hydrauliczny: 2,2 kW (3 HP) – 4P

- Silnik układu smarowania: 17-2 (0,02)-2 W (HP)-P

- Silnik napędowy osi X: FANUC MODEL α30

- Silnik napędowy osi Y: FANUC MODEL α40F

- Silnik napędowy osi Z: FANUC MODEL α30

- Silnik indeksujący stół: 1,0 kW (1,4 HP)

- Silnik chłodzenia wrzeciona: 0,4 kW (0,5 HP) – 4P

- Pojemność magazynu narzędzi ATC: 40 sztuk (opcjonalnie 60 / 90 / 120 narzędzi)

- Maks. średnica narzędzia: Ø 125 mm

- Maks. długość narzędzia: 500 mm

- Maks. waga narzędzia: 25 kg

- Sposób wyboru narzędzia: dowolny / dwukierunkowy za pomocą 2- i 4-cyfrowych kodów T-Word

- Metoda wymiany APC: obrotowa

- Masa maszyny: 15 000 kg (33 000 funtów)

- Standard trzpienia narzędzia: BT50

- Tolerancja bicia trzpienia narzędzia: maks. 0,025 mm (pozycje A i B)

- Prostopadłość trzpienia narzędzia: 0,015/100 mm względem płaszczyzny A
