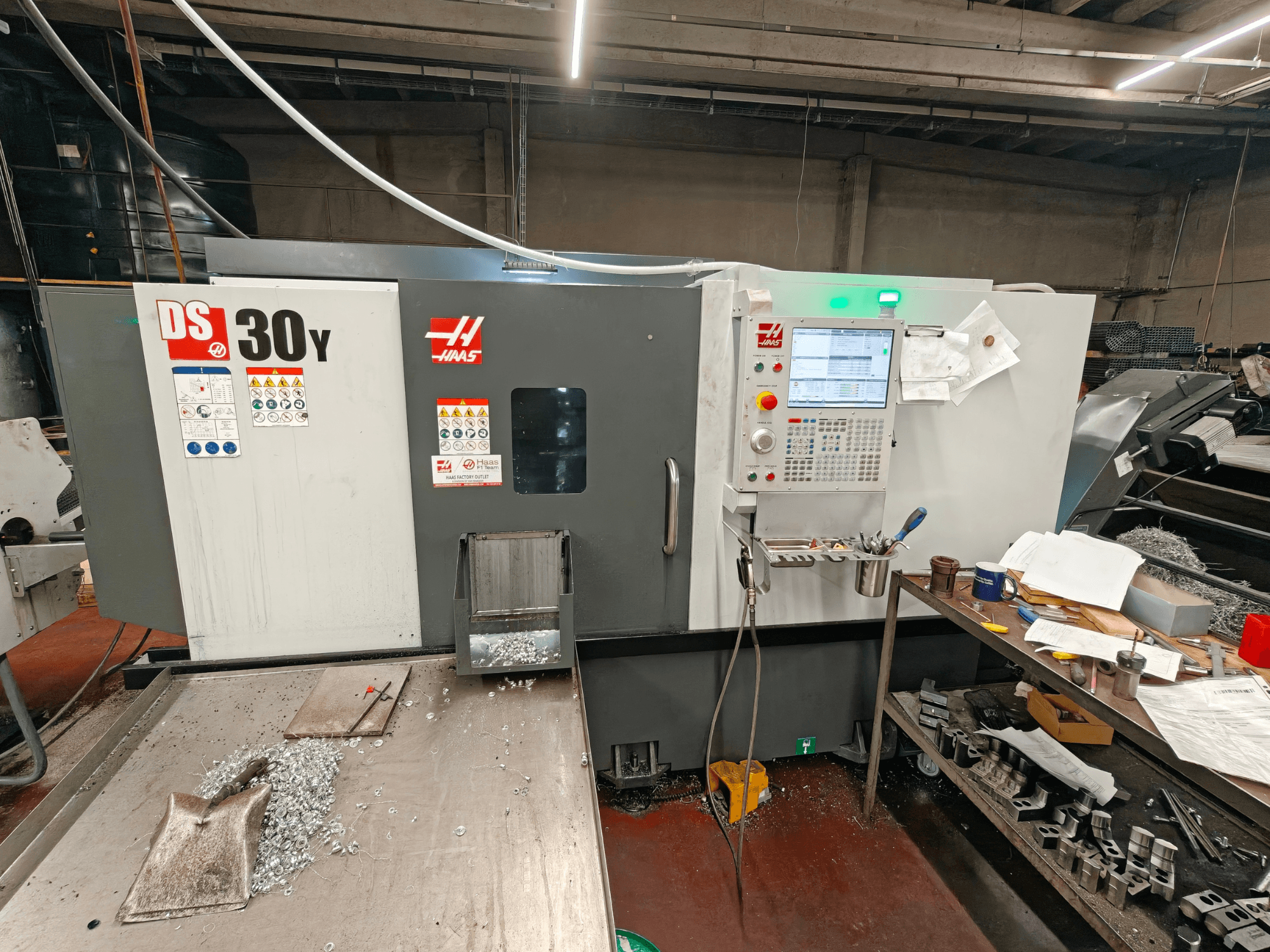

HAAS - DS30YBE-TUR-HAA-2023-00001

• Wymiary (S.A.E. / metryczne)

  • Rozmiar uchwytu: 10,0 in (254 mm)

  • Maksymalny promień obrotu detalu: 21,0 in (533 mm)

  • Maksymalna średnica cięcia (z rewolwerem BMT65): 13,75 cala (349 mm)

  • Maksymalna długość cięcia (zależy od sposobu mocowania obrabianego elementu): 32,5 cala (826 mm)

  • Przeznaczenie do prętów: 3,00 in (76 mm)

  • Odległość między osiami: 32,5 cala (826 mm)

• Prędkości posuwu (S.A.E / metryczne)

  • Przesuw szybki w osi X: 472 ipm (12,0 m/min)

  • Przesuw szybki w osi Y: 472 ipm (12,0 m/min)

  • Przesuw szybki w osi Z: 945 ipm (24,0 m/min)

• Silniki osi (S.A.E / metryczne)

  • Maksymalny nacisk w osi X: 4100 lbf (18 238 N)

  • Maksymalny moment obrotowy w osi Y: 2300 lbf (10 231 N)

  • Maksymalny nacisk w osi Z: 5100 lbf (22 686 N)

• Wrzeciono główne (S.A.E / metryczne)

  • Końcówka wrzeciona: A2-6

  • Układ napędowy: napęd bezpośredni, pasowy

  • Maksymalny moment obrotowy: 275,0 ft-lbf przy 500 obr./min (373,0 Nm przy 500 obr./min)

  • Średnica otworu rury ciągnącej: ø 3,0 in (76 mm)

  • Otwór wrzeciona: ø 3,50 in (88,9 mm)

• Oś C wrzeciona głównego (S.A.E / metryczna)

  • Maksymalna prędkość obrotowa: 60 obr./min

  • Moc znamionowa maksymalna: 5,0 hp (3,7 kW)

  • Dokładność pozycjonowania (±): 0,01°

  • Średnica hamulca: 13,9 in (353 mm)

  • Moment trzymania hamulca: 250 ft-lbf (339 Nm)

  • Typ sterowania: ruch interpolowany i pozycjonowanie

• Wrzeciono pomocnicze (S.A.E / metryczne)

  • Rozmiar uchwytu: 8,3 cala (210 mm)

  • Końcówka wrzeciona: A2-5

  • Układ napędowy: napęd bezpośredni, pasowy

  • Moc znamionowa maks.: 15,0 hp (11,2 kW)

  • Maksymalna prędkość obrotowa: 4000 obr./min

  • Maksymalny moment obrotowy: 100,0 ft-lbf przy 870 obr./min (135,6 Nm przy 870 obr./min)

  • Średnica otworu wrzeciona (nieprzelotowa): 0,81 cala (20,7 mm)

• Wrzeciono pomocnicze – oś C (S.A.E / metryczne)

  • Moc maksymalna: 5,0 hp (3,7 kW)

  • Maksymalna prędkość: 60 obr./min

  • Dokładność pozycjonowania (±): 0,01°

  • Średnica hamulca: 8,5 cala (216 mm)

  • Moment hamowania: 140 ft-lbf (190 Nm)

  • Typ sterowania: ruch interpolowany i pozycjonowanie

• Pozycjonowanie wrzeciona pomocniczego (M119) (S.A.E / metryczne)

  • Pozycjonowanie (±): 0,02°

  • Średnica hamulca: 8,5 cala (216 mm)

  • Typ sterowania: Tylko pozycjonowanie

• Głowica rewolwerowa (S.A.E / metryczna)

  • Liczba narzędzi: 12 stanowisk

  • Narzędzia do obróbki zewnętrznej i wewnętrznej: dowolna kombinacja (zależy od rewolweru)

  • Prześwit tylny drążka wytaczającego (od tylnej krawędzi rewolweru): 4,00 cali (102,0 mm)

• Narzędzia napędzane (S.A.E / metryczne)

  • Maksymalna prędkość obrotowa: 4000 obr./min

  • Przełożenie napędu: 1:1

  • Oprzyrządowanie: BMT65

• Dane ogólne (S.A.E / metryczne)

  • Pojemność chłodziwa: 55 gal (208 L)

• Wymagania dotyczące powietrza (S.A.E / metryczne)

  • Wymagane zużycie powietrza: 4 scfm przy 100 psi (113 l/min przy 6,9 bar)

  • Wbudowany wąż powietrzny: 3/8 in

  • Złącze (powietrze): 3/8 in

  • Minimalne ciśnienie powietrza: 80 psi (5,5 bar)

• Dane elektryczne (S.A.E / metryczne)

  • Układ napędowy: napęd bezpośredni, pasowy

  • Moc wrzeciona: 30,0 hp (22,4 kW)

  • Napięcie wejściowe prądu przemiennego (3-fazowe) – niskie: 220 VAC; prąd przy pełnym obciążeniu (niskie): 70 A

  • Napięcie wejściowe prądu przemiennego (3-fazowe) – wysokie*: 440 VAC; prąd przy pełnym obciążeniu (wysokie*): 35 A

• Wymiary – transportowe (S.A.E / metryczne)

  • Paleta krajowa: 171 cali x 90 cali x 98 cali (434 cm x 229 cm x 249 cm)

  • Paleta eksportowa: 171 cali x 90 cali x 98 cali (434 cm x 229 cm x 249 cm)

Wyposażenie dodatkowe

• Podajnik prętów
