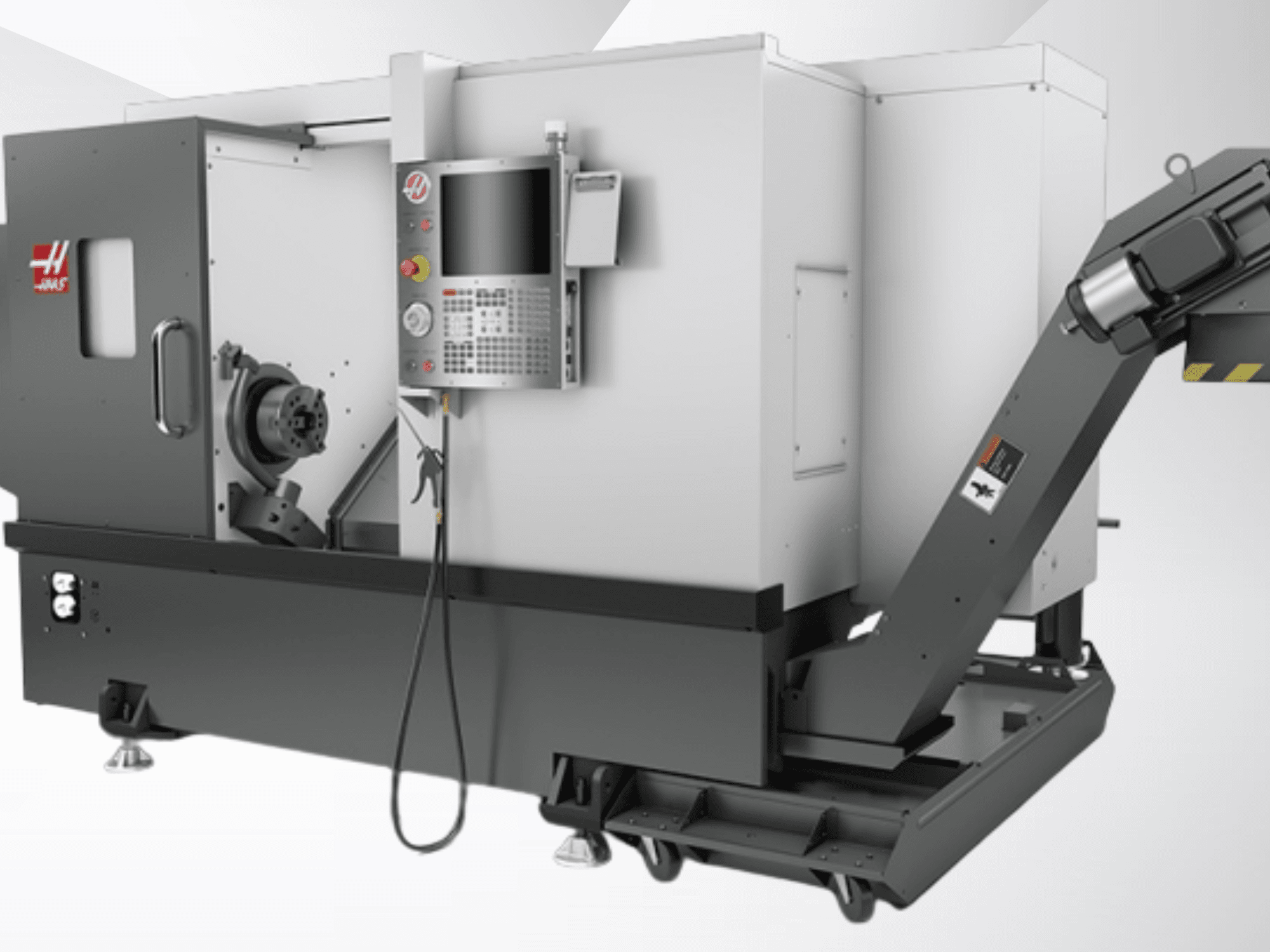

HAAS - ST-20ES-TUR-HAA-2022-00002

• Rozmiar uchwytu: 8,3 cala / 210 mm

• Maksymalny promień obrotu detalu: 21,0 cali / 533 mm

• Maksymalna średnica cięcia (rewolwer BOT): 13,00 cali / 330 mm

• Maksymalna średnica cięcia (rewolwer BMT65): 11,75 cala / 298 mm

• Maksymalna długość cięcia: 22,5 cala / 572 mm

• Przeznaczenie pręta: 2,50 in / 64 mm

• Prędkość szybkiego przesuwu w osi X: 945 ipm / 24,0 m/min

• Prędkość posuwu szybkiego w osi Z: 945 ipm / 24,0 m/min

• Maksymalny nacisk w osi X: 4 100 lbf / 18 238 N

• Maksymalny nacisk w osi Z: 5 100 lbf / 22 686 N

• Końcówka wrzeciona: A2-6

• Układ napędowy wrzeciona: napęd bezpośredni, napęd pasowy

• Maksymalny moment obrotowy wrzeciona: 150,0 ft-lbf przy 500 obr./min / 203,0 Nm przy 500 obr./min

• Otwór wrzeciona: 3,50 in / 88,9 mm

• Stanowiska rewolwerowe: 12 stanowisk (VDI 40)

• Prześwit tylny drążka wytaczającego: 4,00 in / 102,0 mm

• Pojemność zbiornika chłodziwa: 55 gal / 208 L

• Pompa chłodziwa: 1 HP / 0,75 kW o zmiennym przepływie (45 L/min przy ciśnieniu 2 bar)

• Zapotrzebowanie na powietrze: 4 scfm przy 100 psi / 113 L/min przy 6,9 bar

• Minimalne ciśnienie powietrza: 80 psi / 5,5 bar

• Rozmiar przewodu powietrznego / złącza: 3/8 cala

• Zasilanie niskonapięciowe: 220 VAC (3-fazowe), 40 A przy pełnym obciążeniu

• Zasilanie wysokonapięciowe: 440 VAC (3-fazowe), 20 A przy pełnym obciążeniu (w zestawie wewnętrzny, nieizolowany transformator 380–480 V)

• Wymiary transportowe: 143 cali x 90 cali x 92 cale / 362 cm x 229 cm x 234 cm

• System sterowania: Haas NextGen Control z interfejsem dotykowym, 1 GB pamięci, Ethernet, Wi‑Fi, zdalnym monitorowaniem HaasConnect oraz Haas Drop

• Wbudowane funkcje i opcje maszyny: automatyczny system ustawiania narzędzi; programowalna konik hydrauliczny (MT4); sztywne gwintowanie; wyświetlacz M130; tryb bezpiecznej pracy; moduł wykrywania awarii zasilania; wizualny system programowania części

Wyposażenie dodatkowe

• Przenośnik wiórów pasowy

• Zestaw filtrów do oddzielania wiórów (200 mikronów)
