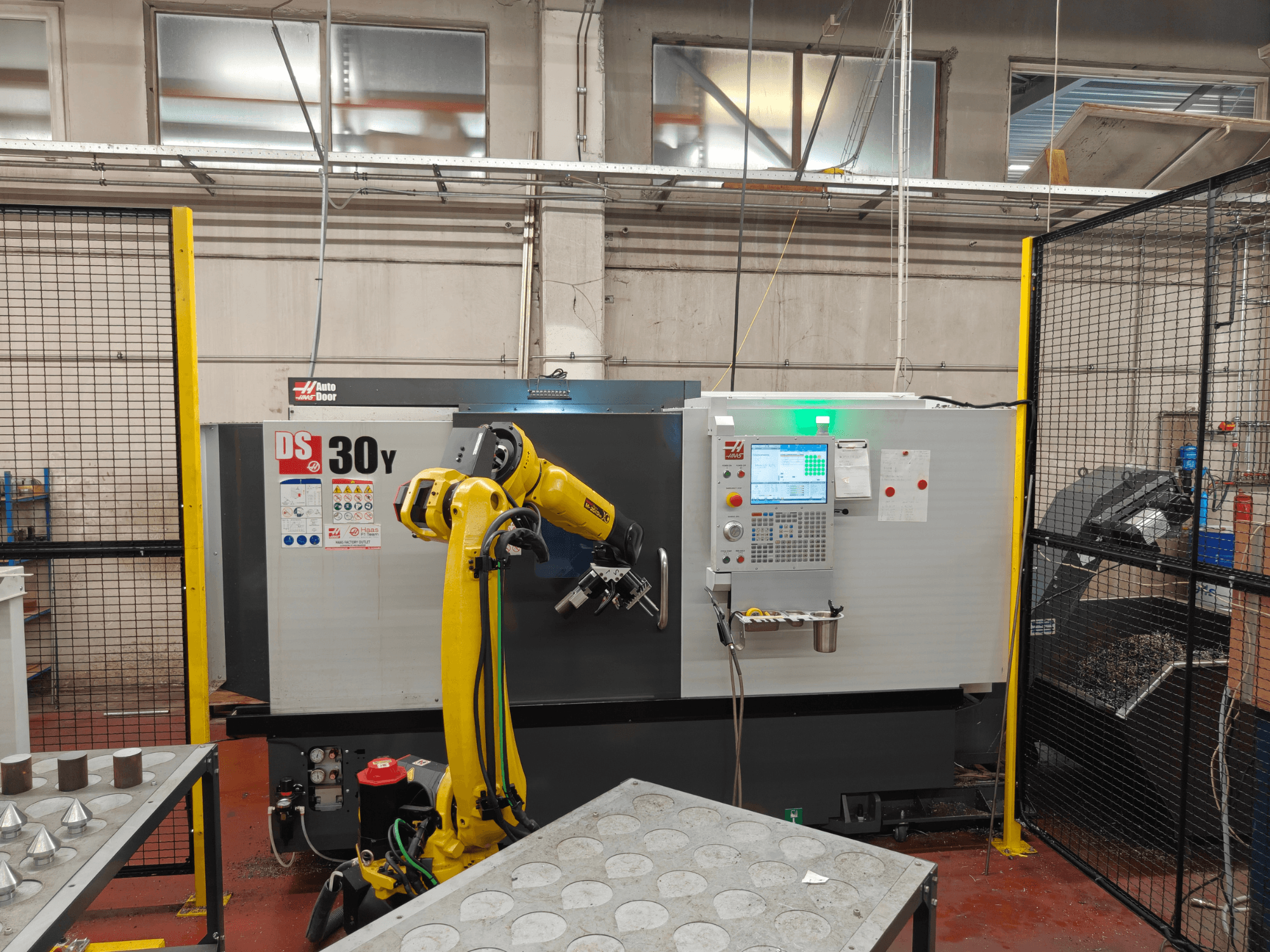

HAAS - DS30Y BE-TUR-HAA-2023-00002

Wymiary:

• Rozmiar uchwytu (główny): 10,0 in / 254 mm

• Maksymalny promień obrotu detalu: 21,0 in / 533 mm

• Maksymalna średnica cięcia (z rewolwerem BMT65): 13,75 in / 349 mm

• Maksymalna długość cięcia (zależy od sposobu mocowania): 32,5 cala / 826 mm

• Przeznaczenie do prętów: 3,00 in / 76 mm

• Odległość między osiami: 32,5 in / 826 mm

Prędkości posuwu (szybkiego):

• X: 472 ipm / 12,0 m/min

• Y: 472 ipm / 12,0 m/min

• Z: 945 ipm / 24,0 m/min

Silniki osi (maksymalny moment obrotowy):

• X: 4100 lbf / 18238 N

• Y: 2300 lbf / 10231 N

• Z: 5100 lbf / 22686 N

Wrzeciono główne:

• Końcówka wrzeciona: A2-6

• Układ napędowy: Napęd bezpośredni, napęd pasowy

• Maksymalny moment obrotowy: 275 ft-lbf przy 500 obr./min / 373 Nm przy 500 obr./min

• Średnica otworu rury ciągnącej: 3,0 in / 76 mm

• Średnica otworu wrzeciona: 3,50 in / 88,9 mm

Oś C wrzeciona głównego:

• Maksymalna prędkość obrotowa: 60 obr./min

• Moc znamionowa maksymalna: 5,0 hp / 3,7 kW

• Pozycjonowanie (±): 0,01°

• Średnica hamulca: 13,9 cala / 353 mm

• Moment hamowania: 250 ft-lbf / 339 Nm

• Typ sterowania: ruch interpolowany i pozycjonowanie

Wrzeciono pomocnicze:

• Rozmiar uchwytu: 8,3 cala / 210 mm

• Końcówka wrzeciona: A2-5

• Układ napędowy: Napęd bezpośredni, pasowy

• Moc znamionowa maksymalna: 15,0 hp / 11,2 kW

• Maksymalna prędkość obrotowa: 4000 obr./min

• Maksymalny moment obrotowy: 100 ft-lbf przy 870 obr./min / 135,6 Nm przy 870 obr./min

• Średnica otworu wrzeciona (nieprzelotowa): 0,81 in / 20,7 mm

Wrzeciono pomocnicze (oś C):

• Maksymalna moc znamionowa: 5,0 hp / 3,7 kW

• Maksymalna prędkość: 60 obr./min

• Dokładność pozycjonowania (±): 0,01°

• Średnica hamulca: 8,5 cala / 216 mm

• Moment hamowania: 140 ft-lbf / 190 Nm

• Typ sterowania: ruch interpolowany i pozycjonowanie

Pozycjonowanie wrzeciona pomocniczego (M119):

• Pozycjonowanie (±): 0,02°

• Średnica hamulca: 8,5 cala / 216 mm

• Typ sterowania: Tylko pozycjonowanie

Głowica rewolwerowa:

• Liczba narzędzi: 12 stanowisk

• Narzędzia do obróbki zewnętrznej i wewnętrznej: dowolna kombinacja (zależy od rewolweru)

• Prześwit tylny drążka wytaczającego (od tylnej krawędzi rewolweru): 4,00 in / 102,0 mm

Narzędzia napędzane:

• Maksymalna prędkość obrotowa: 4000 obr./min

• Przełożenie napędu: 1:1

• Oprzyrządowanie: BMT65

Ogólne:

• Pojemność chłodziwa: 55 gal / 208 L

Wymagania dotyczące powietrza:

• Wymagane zużycie powietrza: 4 scfm przy 100 psi / 113 L/min przy 6,9 bar

• Wbudowany wąż powietrzny: 3/8 cala

• Złącze (powietrze): 3/8 cala

• Minimalne ciśnienie powietrza: 80 psi / 5,5 bar

Dane elektryczne:

• Prędkość obrotowa wrzeciona: 4500 obr./min

• Układ napędowy: napęd bezpośredni, pasowy

• Moc wrzeciona: 30,0 hp / 22,4 kW

• Napięcie wejściowe prądu przemiennego (3-fazowe) – niskie: 220 VAC; prąd przy pełnym obciążeniu: 70 A

• Napięcie wejściowe prądu przemiennego (3-fazowe) – wysokie: 440 VAC; prąd przy pełnym obciążeniu: 35 A

Wymiary – transportowe:

• Paleta krajowa: 171 cali x 90 cali x 98 cali / 434 cm x 229 cm x 249 cm

• Paleta eksportowa: 171 cali x 90 cali x 98 cali / 434 cm x 229 cm x 249 cm
