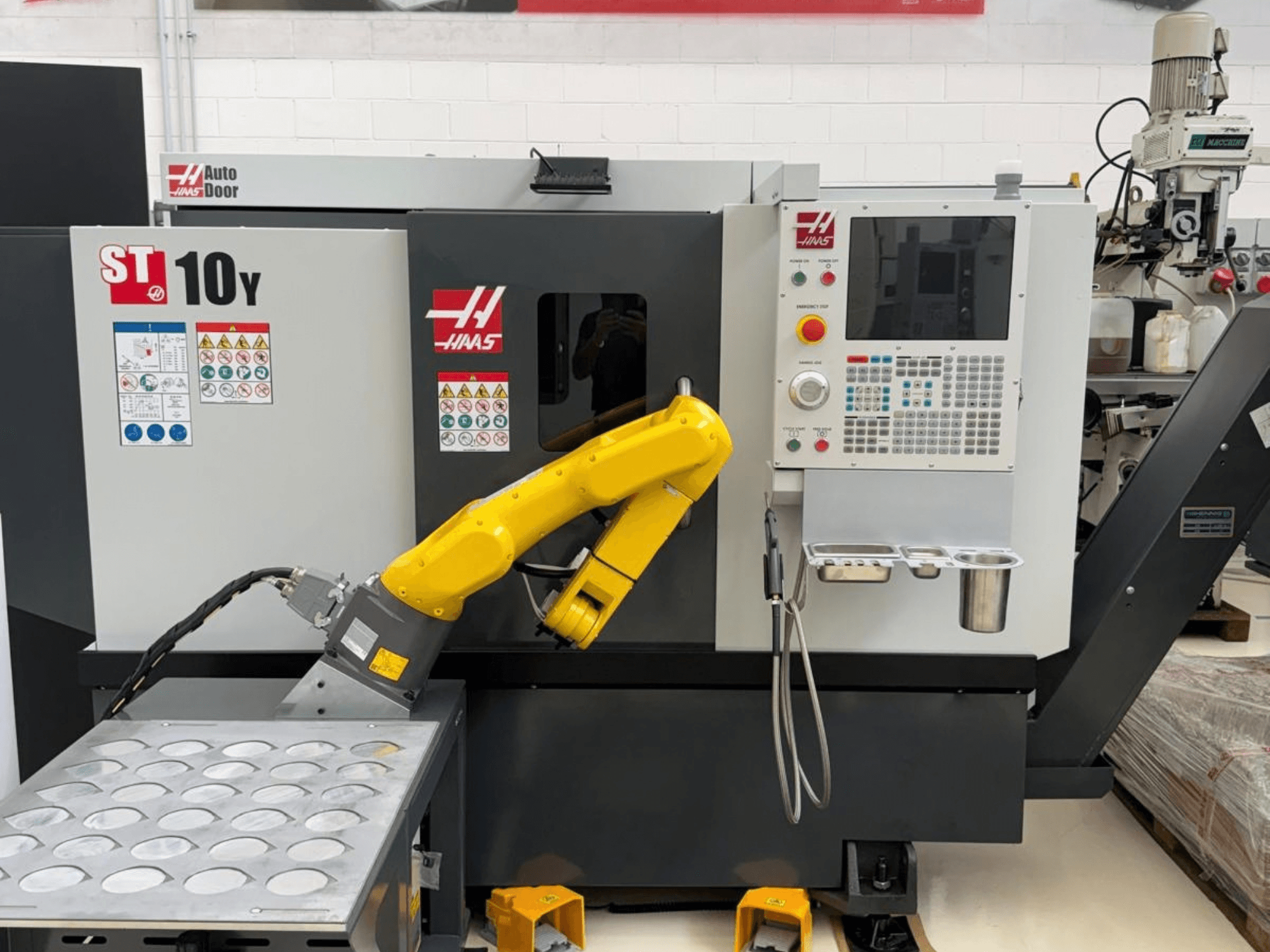

HAAS - ST-10YIT-TUR-HAA-2023-00002

• Godziny pracy: 0

• Maszyna w salonie wystawowym

• Rozmiar uchwytu: 6,5 cala / 165 mm

• Maksymalny promień obrotu detalu: 16,5 cala / 419 mm

• Maksymalna średnica cięcia: 11,00 cali / 279 mm (z rewolwerem BMT45)

• Maksymalna długość cięcia: 16,0 cali / 406 mm

• Maksymalna średnica pręta: 1,75 cala / 44 mm

• Prędkość posuwu szybkiego w osi X: 472 ipm / 12,0 m/min

• Prędkość posuwu w osi Y: 472 ipm / 12,0 m/min

• Prędkość posuwu w osi Z: 1200 ipm / 30,5 m/min

• Maksymalny nacisk w osi X: 2400 lbf / 10 676 N

• Maksymalny nacisk w osi Y: 2300 lbf / 10 231 N

• Maksymalny nacisk w osi Z: 3700 lbf / 16 458 N

• Końcówka wrzeciona: A2-5

• Maksymalny moment obrotowy wrzeciona: 75,0 ft-lbf przy 1300 obr./min / 102,0 Nm przy 1300 obr./min

• Średnica otworu rury ciągnącej: 1,81 cala / 46 mm

• Średnica otworu wrzeciona: 2,31 cala / 58,7 mm

• Maksymalna prędkość osi C wrzeciona głównego: 60 obr./min

• Pozycjonowanie osi C wrzeciona głównego: ± 0,02°

• Rozmiar uchwytu wrzeciona pomocniczego: 5,3 cala / 135 mm

• Maksymalna prędkość wrzeciona pomocniczego: 6000 obr./min

• Stożek konika: MT3

• Skok hydraulicznej tulei konika: 3,8 cala / 95 mm

• Liczba stanowisk rewolweru: 12 stanowisk (BMT45)

• Maksymalna prędkość narzędzi napędzanych: 4000 obr./min

• Pojemność chłodziwa: 30 gal / 114 L

• Wymagane zużycie powietrza: 4 scfm przy 100 psi / 113,0 l/min przy 6,9 bar

• Waga transportowa: 7900 funtów / 3584,0 kg

Wyposażenie dodatkowe

• Pakiet robota – maksymalna nośność w nadgarstku: 15,4 funta / 7 kg

• Zasięg zestawu robota: 35,9 cala / 911 mm

• Powtarzalność zestawu robota: 0,0004 cala / 0,010 mm

• Maksymalna waga części dla robota z pojedynczym chwytakiem: 7,9 funta / 3,6 kg

• Maksymalna waga elementu dla podwójnego chwytaka robota: 5,0 funta / 2,3 kg na każdy chwytak
