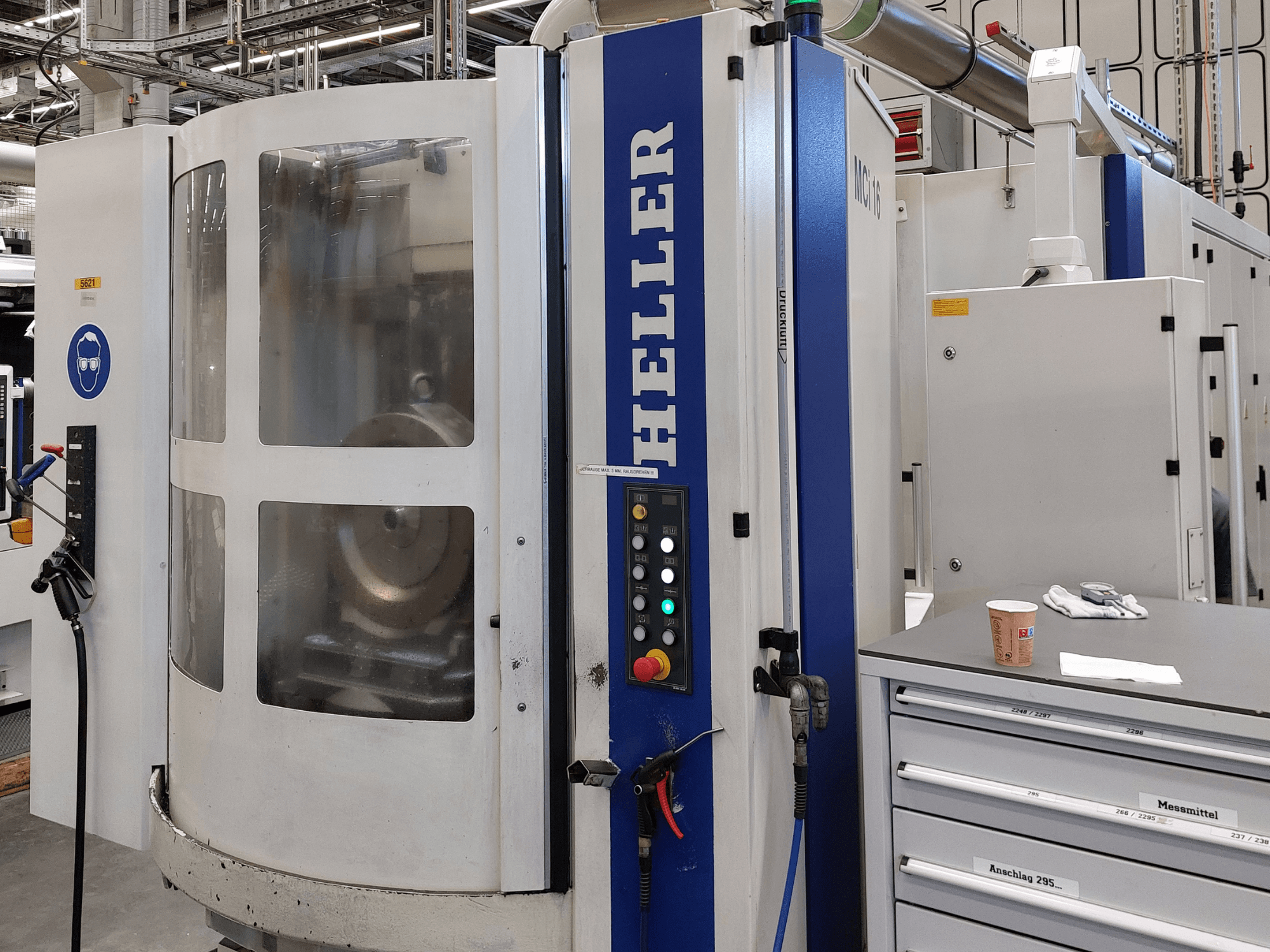

HELLER - MCI 16DE-MIL-HEL-2004-00003

- Napięcie: 400 V

- Częstotliwość: 50 Hz

- Prąd znamionowy: 99 A

- Całkowite obciążenie przyłączone: ok. 69 kVA

- Prędkości posuwu (X, Y, Z): 1–60 000 mm/min

- Przesuw szybki (X, Y, Z): 60 000 mm/min

- Przyspieszenie (X, Y, Z): 10,0 m/s²

- Dokładność indeksowania stołu obrotowego: 360 x 1°, dokładność 6"

- Maksymalna siła mocowania stołu obrotowego: 500 daN

- Maksymalny moment styczny stołu obrotowego: 10 000 Nm

- Maksymalny moment przechylający stołu obrotowego: 8 000 Nm

- Prędkość osi B: 40 obr./min

- Wymiary zmieniacza palet: 400 x 500 mm, 61 x gwint montażowy M12

- Pojemność magazynu łańcuchowego narzędzi: 40 kieszeni na narzędzia

- Maksymalna średnica narzędzia: 72 mm (przy zajętych wszystkich kieszeniach) / 150 mm (przy wolnych sąsiednich kieszeniach)

- Maksymalna długość narzędzia: 320 mm

- Maksymalna masa narzędzia: 12 daN

- Maksymalna moc wrzeciona (S6-40%): 38 kW (od 1500 obr./min)

- Maksymalny moment obrotowy wrzeciona (S6-40%): 240 Nm (do 1500 obr./min)

- System pomiarowy: bezpośredni z skalami liniowymi

- Tolerancja pozycjonowania: 0,007 mm

- Pojemność zbiornika chłodziwa: ok. 1500 l

- Wyposażenie opcjonalne / funkcje: Centralna jednostka chłodząca wrzeciona i szafy, urządzenie do kontroli bicia RLE1, mechaniczna kontrola pęknięcia wiertła, system chłodzenia i smarowania z przenośnikiem wiórów, sonda Renishaw, ręczna obrotowa stacja ustawiania obrabianego elementu (4x90°)

- Zawartość zestawu: bez urządzenia mocującego, w tym 2 palety maszynowe
