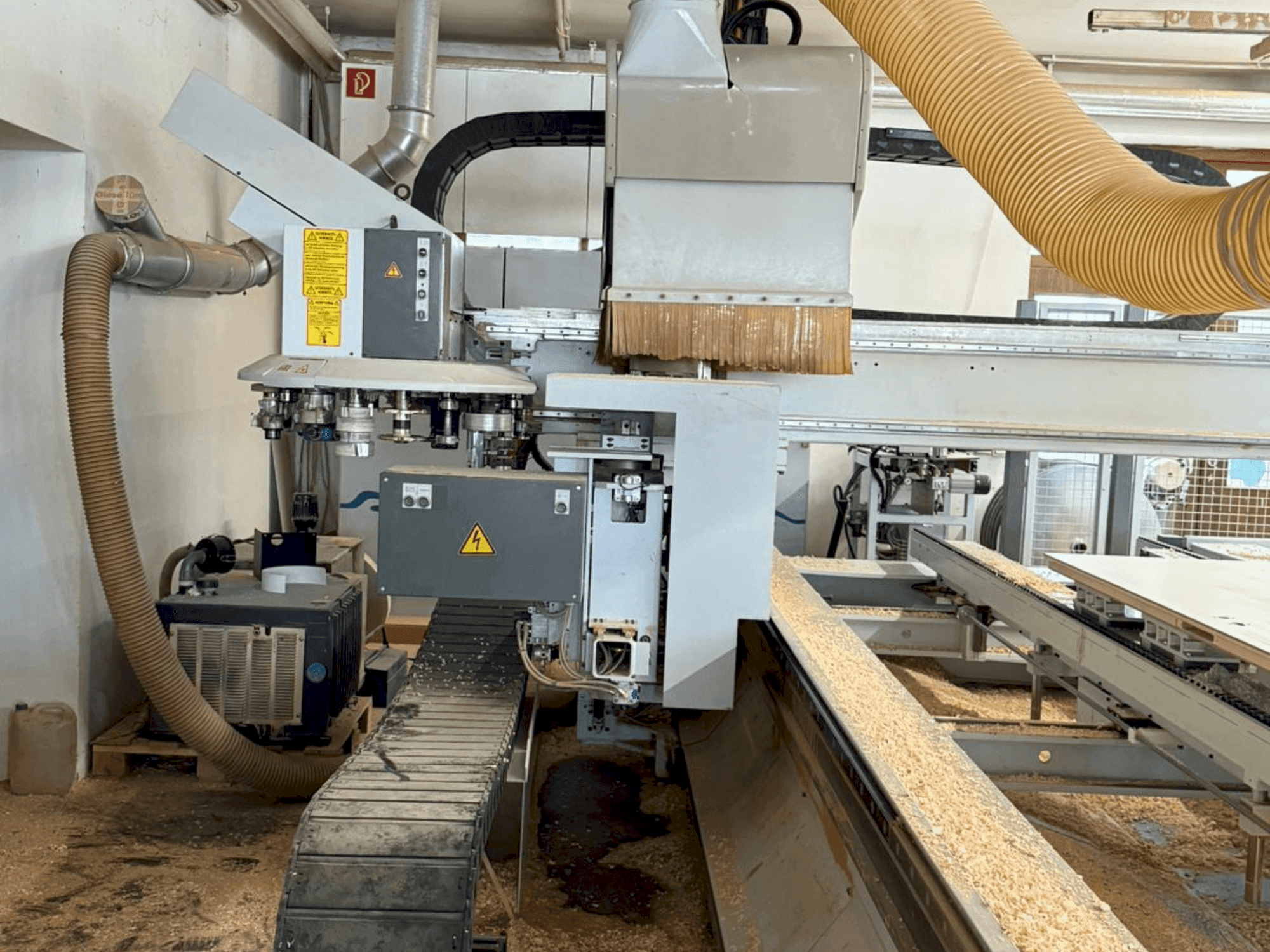

HOMAG - PROFI BAZ20/30/16/V/DDE-CNC-HOM-2003-00001

• Sterowanie/oprogramowanie: sterowanie CNC Homatic; system programowania CNC WOODWOP; postprocesor

• Pojemność obrabianego przedmiotu:

  • Długość 800-3000 mm; Szerokość 350-1400 mm; Grubość max. 70 mm z frezowaniem krawędzi / 80 mm

  • Szerokość fryzu min. 120 mm; Waga maks. 150 kg

• Stół/zacisk:

  • Stół ciągły (stół D)

  • Konsola wzdłużna 1 stała; Konsola wzdłużna 2 ręczna regulacja szerokości Y

  • 8 zacisków próżniowych 125 x 50 x 100 mm

  • Wysokość robocza dolnej krawędzi przedmiotu obrabianego 950 mm

  • Jednostka do przesuwania zacisków podciśnieniowych na nośniku jednostki z pneumatyczną konsolą przedłużającą (maks. 4 zaciski na konsolę wzdłużną)

• Regulacja szerokości (konsola wzdłużna/stół): Serwonapęd, na konsolę wzdłużną

• Śruba ograniczająca zwis górnej warstwy: Urządzenie podnoszące/obracające, maks. 20 mm, skok 110 mm, wybierany indywidualnie, monitorowane położenie końcowe (do ręcznego umieszczania drzwi)

• Wrzeciono główne:

  • Prędkość 1500-18000 obr/min (VFD 15 kW), pełna moc znamionowa od 12000 obr/min

  • Średnica narzędzia maks. 180 mm (frezowanie) / 200 mm (szlifowanie); Odsysanie pomieszczenia dla wszystkich narzędzi/jednostek

• Interfejs agregatu/osi:

  • Interfejs z napędem pneumatycznym i obrotowym

  • Oś C z napędem momentowym i 3-punktowym podparciem

• Zmieniacz narzędzi:

  • 18-pozycyjny zmieniacz dysków dla HSK F63; waga narzędzia 6 kg; długość narzędzia maks. 200 mm

  • Konfiguracje: 18 x Ø maks. 130 mm; lub 9 x Ø maks. 180 mm + 9 x Ø maks. 70 mm; narzędzia szlifierskie Ø maks. 200 mm

  • Zmieniarka z możliwością podniesienia w celu podniesienia (lewa strona)

• Jednostki/agregaty (dla zmieniarki narzędzi, o ile nie zaznaczono inaczej):

  • Wiertarko-frezarka, 4 wrzeciona: ER25 do Ø16 mm, występ max. 50 mm, prędkość maks. 13500 obr/min, nieograniczony obrót w osi C

  • Jednostka frezująca z obudową blokującą, 2 wrzeciona D=16/20: przeciwbieżne, 12000 obr/min, zintegrowane wydmuchiwanie, nieograniczony obrót przez oś C

  • Obrotowa piła/wiertarka: ręczna 0-90°, kołnierz Ø30 mm, TK Ø52 mm, przygotowana do piły poprzecznej Ø maks. 180 mm, uchwyt wiertarski Weldon D=10 mm, prędkość maks. 9000 obr/min, oś C obrotowa

  • Uchwyt frezarski D=30 z prowadnicą wiórów: długość trzpienia 45/80 mm, płyta prowadnicy wiórów sterowana przez oś C, przestrzeń wymiany Ø 140 mm

  • Jednostka do frezowania w płaszczyźnie: jednoczesna góra/dół, promień krawędzi maks. R12 mm, min. promień zewnętrzny ~R5 mm / promień wewnętrzny ~R30 mm pod kątem 90°, skanowanie góra/dół/bok, nieograniczony obrót osi C, prędkość maks. 12000 obr/min, grubość przedmiotu obrabianego maks. 50 mm, min. wysięg ~35 mm, z wąskimi stopkami pomiarowymi

  • Głowica nożowa WPL: kąt bicia 5°, Ø 70 mm

• Sprzęt do klejenia/oklejania krawędzi:

  • Wrzeciono napędowe / V dla jednostek klejących: zamontowane po prawej stronie wysięgnika; suwak poprzeczny z przeciwbieżnym skokiem Y i wysuwem Z; przeciwbieżne wrzeciono z osią C i interfejsem elektrycznym / elektronicznym; dedykowana oś Z

  • Jednostka oklejająca 4-stronna, 90 mm (dla wrzeciona głównego): proste krawędzie z bezpośrednim nakładaniem kleju; 1 rolka dociskowa + 1 pneumatyczna rolka dociskowa (programowalna); promień wewnętrzny min. R40 przy 90°; wysokość krawędzi maks. 90 mm; grubość okleiny 0,4-1 mm; składana strefa docisku na głównym wrzecionie z reaktywacją kleju topliwego

  • Urządzenie przytrzymujące krawędź, regulacja ręczna

• Magazyn/odbiór:

  • Miejsce odbioru na wsporniku X dla wymiennej jednostki specjalnej (np. napędzane silnikiem obrotowe wrzeciono obróbcze)

• Łączność: Połączenie sieciowe Ethernet

Wyposażenie dodatkowe

• Przenośnik taśmowy wiórów: Zintegrowane usuwanie wiórów/odpadów za pomocą taśmy wiórowej pod poprzeczkami wzdłużnymi

• Pompa próżniowa: 100/140 m³/h

• Zewnętrzna stacja wstępnego rozdrabniania z 3-stopniowym walcem, automatyczna:

  • Obrotnica rolkowa po stronie operatora; rolka Ø 800 mm

  • Długość krawędzi min. 350 mm; wysokość krawędzi maks. 90 mm

  • Monitorowanie pozostałej długości krawędzi z ogranicznikiem posuwu przy 2400 mm
