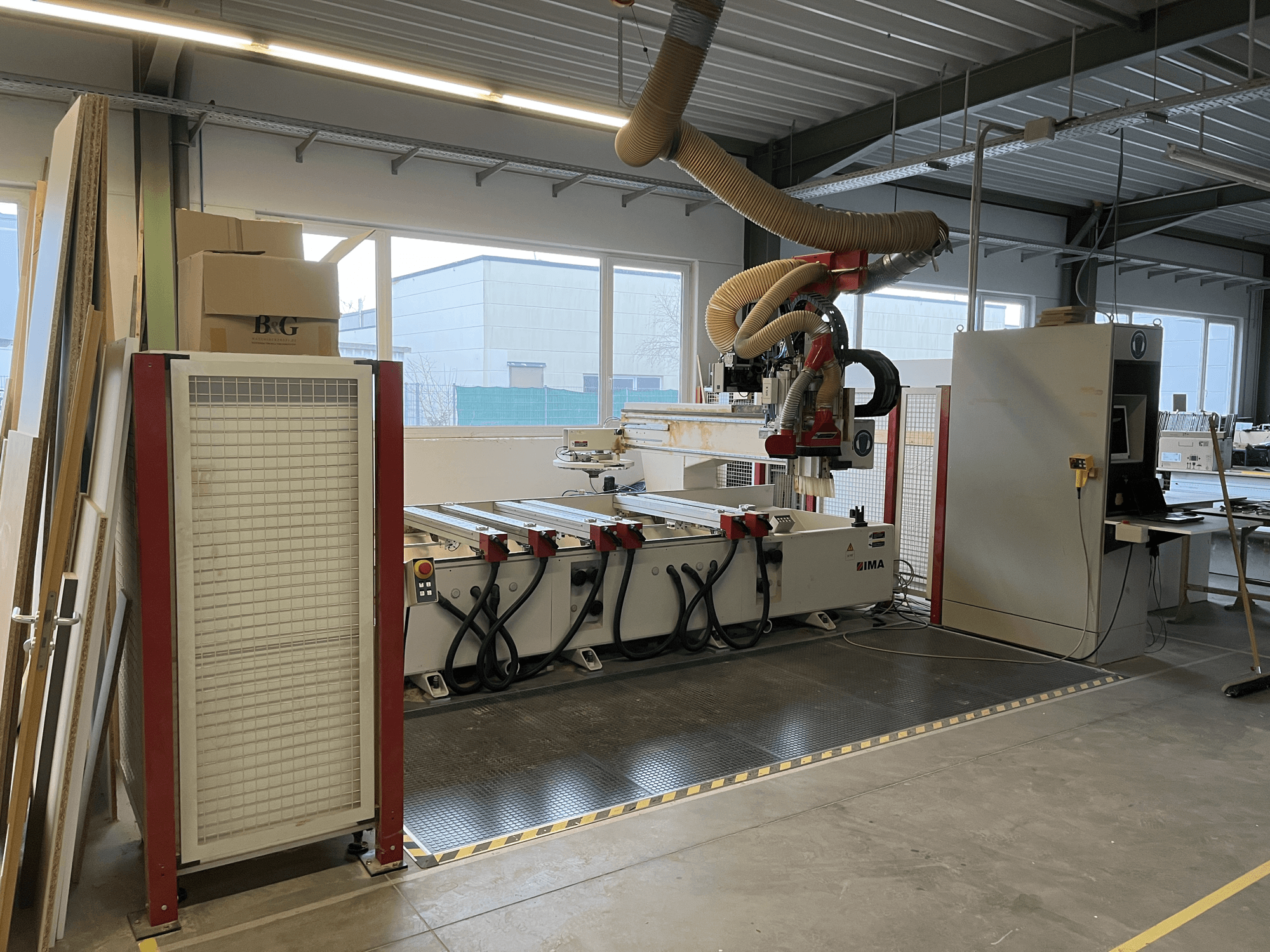

IMA - BIMA 410DE-CNC-IMA-2000-00001

• Obszar roboczy w osi X: 3000 mm

• Obszar roboczy Y: 1200 mm

• Maks. wysokość mocowania Z1: 100 mm

• Maks. grubość obrabianego elementu Z2: w zależności od wyposażenia/zastosowania

• Wysokość stołu: ok. 1000 mm

• Zakres ruchu wahadłowego w osi X: 2 × 1400 mm

• Przestrzeń wolna w środku osi X: 200 mm

• Alternatywny zakres ruchu wahadłowego w osi X: 2 × 900 mm

• Przestrzeń swobodna w środku (wariant) w osi X: 1200 mm

• Masa maszyny: ok. 6000 kg

• Układ prowadnic: precyzyjne prowadnice liniowe hartowane do twardości ok. 62 HRC

• Smarowanie centralne: automatyczne dla wszystkich głównych osi i śrub kulowych

• Układ napędowy: serwomotory prądu przemiennego z enkoderem

• Napęd osi X/Y: zębatka i koło zębate

• Napęd osi Z: śruba kulowa

• Prędkość posuwu: 40 m/min

• Przesuw szybki w osiach X/Y: 80 m/min

• Przesuw szybki w osi Z: 25 m/min

• Przyspieszenie: 3 m/s²

• Przyłącze odsysające wrzeciona głównego: 300 mm

• Przyłącze odciągu wrzecion wiertniczych: 120 mm

• Prędkość strumienia powietrza: ok. 28 m/s

• Wydajność powietrza: ok. 7080 m³/h

• Wydajność pompy próżniowej: 100 m³/h

• Przyłącze sprężonego powietrza: 1/2"

• Ciśnienie powietrza: 6 bar

• Napięcie sterujące: 24 V DC

• Moc przyłączona: ok. 24 kVA

• Zasilanie: 3/N/PE 400/230 V 50 Hz

• Przetwornica częstotliwości: 0–480 Hz

• Temperatura otoczenia: od +15 do +35 °C

• System sterowania: IMATRONIC NT 231

• Interpolacja: liniowa na wszystkich osiach, kołowa 2,5D

• Rozdzielczość: 0,001 mm

• Wrzeciono: HSK F63

• Siła mocowania narzędzia: 11 000 N

• Maksymalna waga narzędzia: 6 kg

• Zakres prędkości obrotowej: 1500–18 000 obr./min

• Moc wrzeciona: 7,5 kW

• Chłodzenie: chłodzenie wodne

• Oś CNC: obrót o 360°

• Typ magazynu narzędzi: zmieniacz płytowy

• Liczba pozycji narzędzi: 18

• Maksymalna długość narzędzia: 150 mm

• Maksymalna średnica narzędzia: 100 mm (150 mm przy wolnych sąsiednich pozycjach)

• Maksymalne obciążenie: 60 kg

• Silnik zespołu piły: 1,5 kW

• Prędkość piły: 5600 obr./min

• Średnica tarczy tnącej: maks. 150 mm

• Zespół wiertarski: 14 wrzecion

• Skok wrzeciona: 70 mm

• Napęd: 2,2 kW

• Prędkość obrotowa: 3150 obr./min

• Maksymalna średnica wiertła: 20 mm

• Wrzeciona głowicy adapterowej: 4

• Maksymalna prędkość obrotowa: 6000 obr./min

• Maksymalna średnica wiertła: 12 mm

Wyposażenie stołu:

• 6 regulowanych ramion podtrzymujących

• 12 przyssawek 114 × 159 × 100 mm

• 6 przyssawek 125 × 75 × 100 mm

• Układ próżniowy: 2-obwodowy system mocujący

• Wymiary szafy elektrycznej: 2000 × 1800 × 600 mm

USTERKA:

• Wrzeciono główne nie zwalnia już wymiennej głowicy wiertniczej
