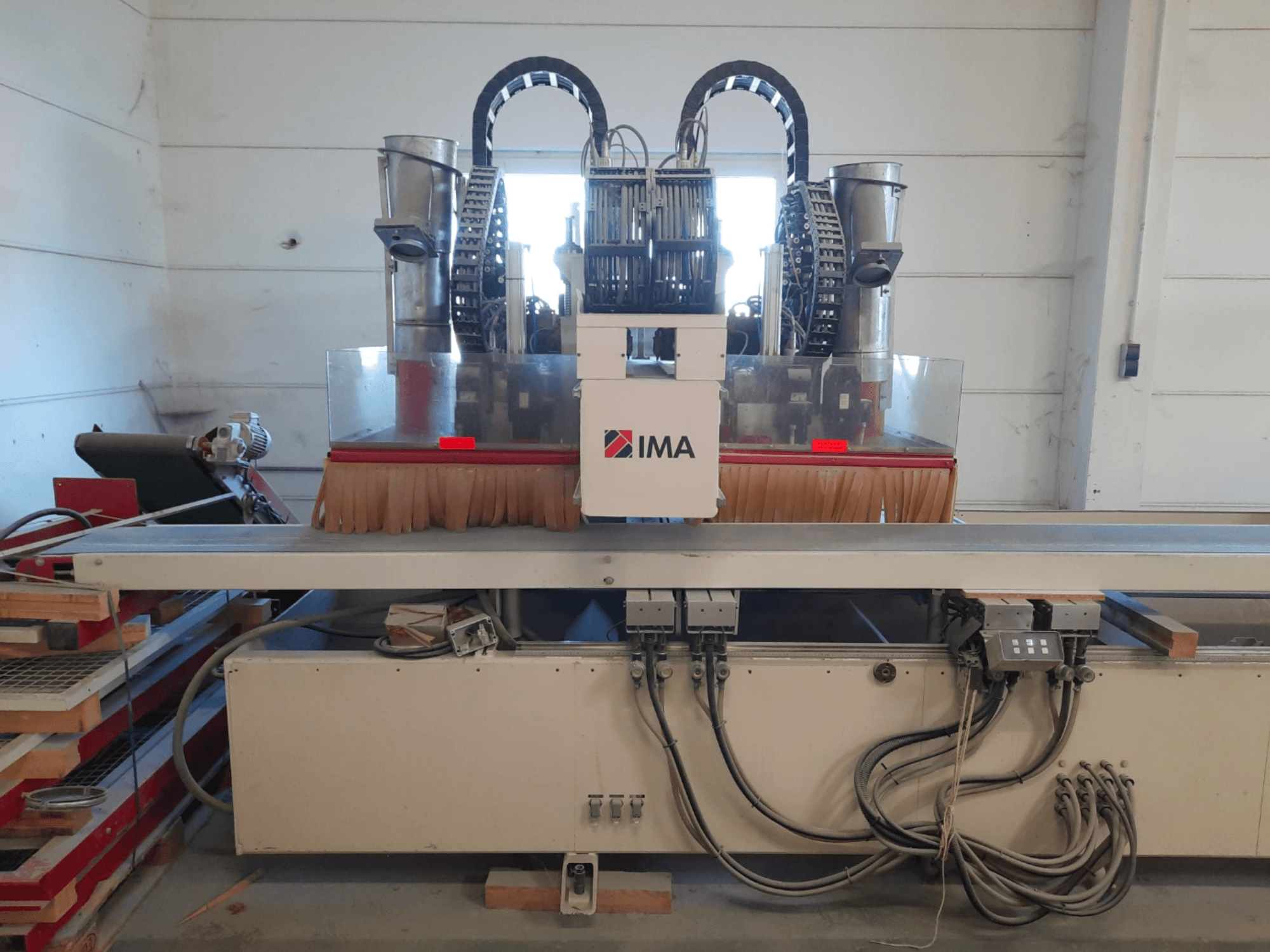

Centrum obróbki drewna CNC IMA BIMA 610 V widziane od przodu, z widocznymi szczotkami, elementami sterującymi i stołem roboczym.
Centrum obróbki drewna CNC IMA BIMA 610 V widziane od przodu, z widocznymi szczotkami, elementami sterującymi i stołem roboczym.

IMA - BIMA 610 VDE-CNC-IMA-1996-00002

0 zł
Cena GINDUMAC
(Ex works)
UZYSKAJ CENĘ OFICJALNĄ
Obejrzyj maszynę na miejscu
złóż kontrofertę

Masz dodatkowe pytania? Skontaktuj się z nami!

sales contact

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

whatsapp
Kontakt przez Whatsapp
Pokaż w oryginalnym języku

To 3-osiowe centrum obróbcze do drewna IMA BIMA 610 V z sterowaniem CNC zostało wyprodukowane w 1996 roku. Charakteryzuje się polem roboczym o wymiarach 4000 mm w osi X i 1200 mm w osi Y, a maksymalna średnica wiercenia wynosi 45 mm. Maszyna jest wyposażona w 5 wrzecion wiertniczych w kierunku osi X oraz 11 w kierunku osi Y. Jeśli poszukują Państwo rozwiązań do obróbki drewna o wysokiej jakości, warto rozważyć zakup oferowanej przez nas maszyny IMA BIMA 610 V. Prosimy o kontakt w celu uzyskania dalszych informacji.

Informacje o maszynie

  • marka: IMA
  • rok: 1996
  • MODEL: BIMA 610 V
  • zastosowanie: Obróbka CNC
  • Lokalizacja: Niemcy
  • rodzaj maszyny: Centrum obróbcze CNC do drewna

Dane techniczne - IMA BIMA 610 V

Wymiary

  • Wysokość maszyny: 3100 mm
  • Waga maszyny: 7500 kg
  • Długość stołu: 4000 mm
  • Szerokość stołu: 1200 mm

Ruch osi

  • Liczba osi: 3
  • Przesuw osi X: 4000 mm
  • Przesuw osi Y: 1200 mm

Dane techniczne

  • Moc wrzeciona: 7.5 kW
  • Prędkość obrotowa wrzeciona: 18000 RPM
  • Liczba stacji narzędziowych: 5

Informacje dodatkowe

  • Sterowanie CNC: NUM CNC

  • Układ napędowy: Siemens SIMODRIVE 611

  • Maksymalna długość obrabianego elementu: 4000 mm

  • Minimalna długość obrabianego elementu: 150 mm

  • Maksymalna szerokość obrabianego elementu: 1650 mm

  • Minimalna grubość obrabianego elementu: 10 mm

  • Maksymalna grubość obrabianego elementu: 65 mm

  • Wrzeciona wiertarskie (X): 5

  • Wrzeciona wiertarskie (Y): 11

  • Maksymalna średnica wiercenia: 45 mm

  • Moc wrzeciona głównego: 7,5 kW

  • Silnik wrzeciona głównego: chłodzony wodą

  • Uchwyt narzędziowy: HSK F63 DIN 69893

  • Moc silnika napędu posuwu: 4 kW

  • Prędkość posuwu: 1 500–18 000 mm/min

  • Maksymalna masa narzędzia: 5 kg

  • Maksymalna siła mocowania narzędzia: 10 000 N

  • Napięcie robocze: 400 V ±5%

  • Napięcie zasilania: 3/N/PE, 400 V, 50 Hz

  • Częstotliwość: 50 Hz

  • Całkowite obciążenie przyłączone: 33 kVA

  • Moc znamionowa: 41 kW

  • Prąd znamionowy: 62 A

  • Przekrój przyłącza: 16 mm²

  • Napięcie sterujące: 24 V

  • Prąd sterujący: 52 A

  • Ciśnienie sprężonego powietrza: 6–10 bar

  • Przyłącze powietrzne: 1/2"

  • Wymagane zużycie powietrza: 28 m³/h

  • Przyłącze odciągu pyłu: Ø100–300 mm

  • Przepływ powietrza Ø100: 14 m³/min

  • Przepływ powietrza Ø140: 28 m³/min

  • Przepływ powietrza Ø160: 36 m³/min

  • Przepływ powietrza Ø180: 46 m³/min

  • Przepływ powietrza Ø200: 56 m³/min

  • Przepływ powietrza Ø280: 105 m³/min

  • Przepływ powietrza Ø300: 127 m³/min

  • Liczba przyłączy odciągu pyłu: 1

  • Stan maszyny: Rozmontowana, ale w pełni sprawna

Wyposażenie opcjonalne, nie wchodzi w skład zestawu:

  • Przyssawki blokowe (aluminiowe) i konsola przesuwna

  • Dwa wrzeciona frezujące do frezowania synchronicznego z wbudowanymi zmieniaczami narzędzi

  • Ogrodzenie zabezpieczające wraz z matami bezpieczeństwa

  • Szafa sterownicza i panel operatorski

  • Przenośnik taśmowy na odpady z frezowanych elementów

*Mogą występować różnice pomiędzy podanymi danymi a rzeczywistymi wartościami, należy to potwierdzić u przedstawiciela handlowego.
