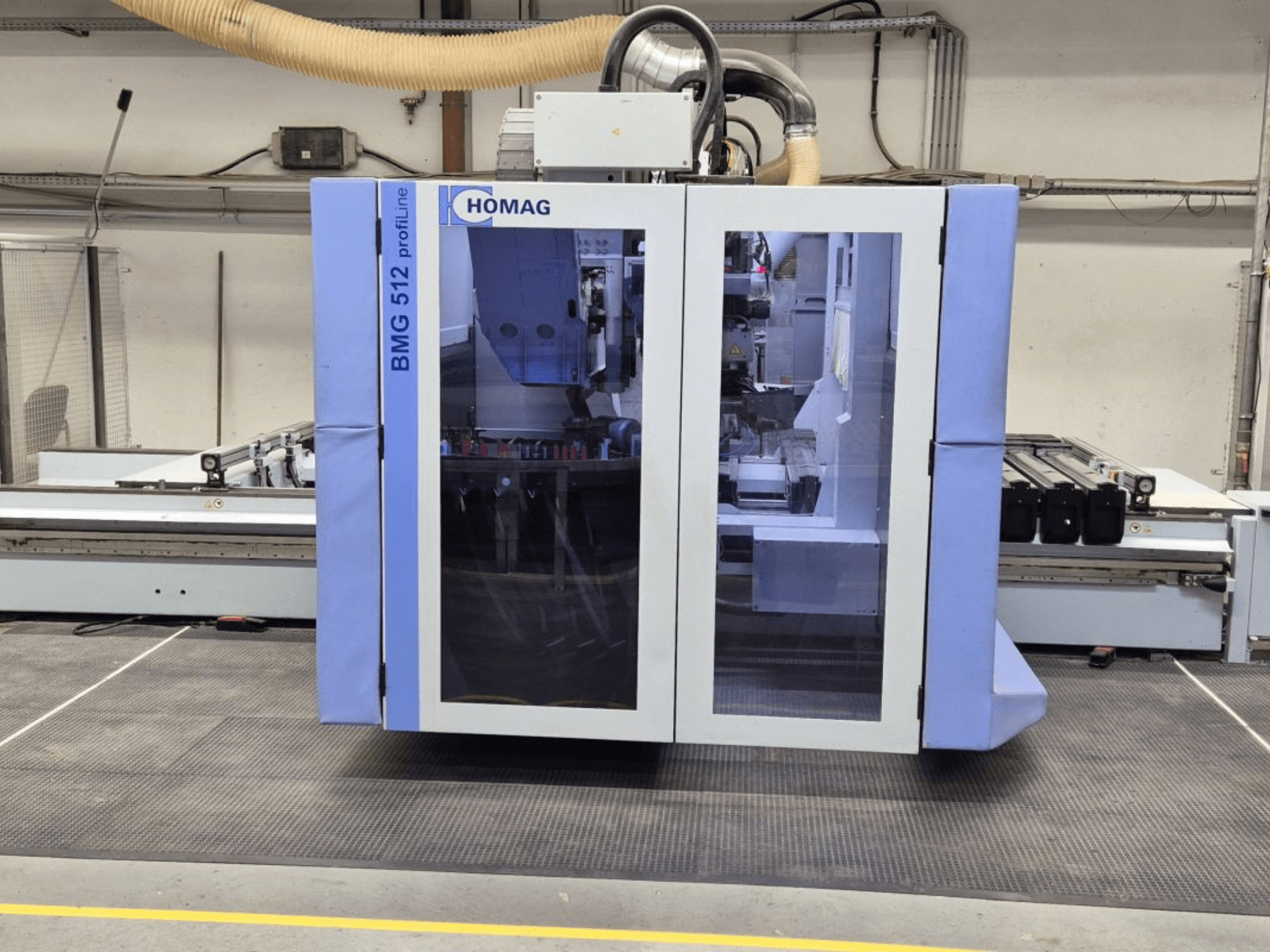

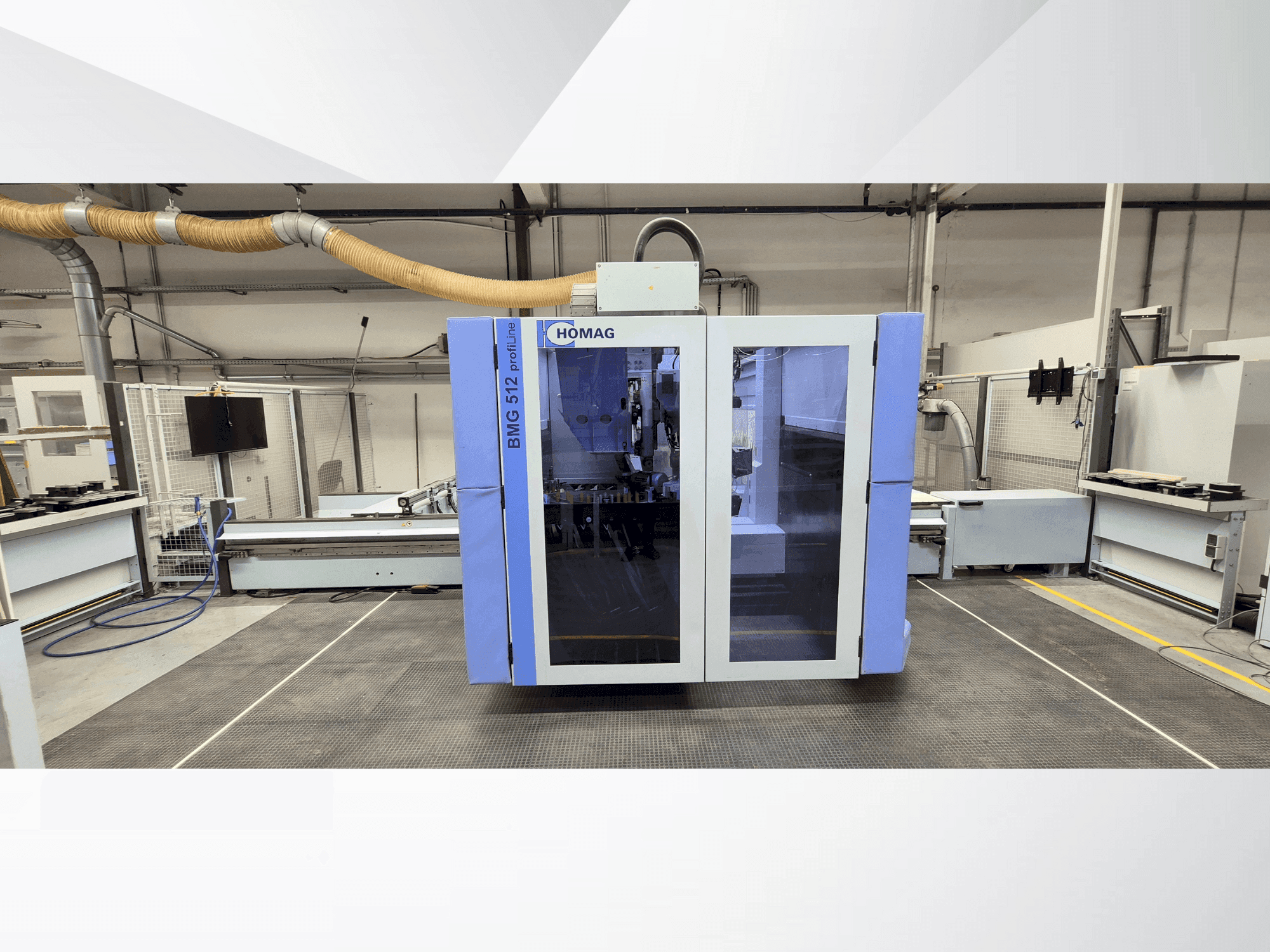

HOMAG - PROFI BMG 512/40/12/V/ADE-CNC-HOM-2016-00001

Dodatkowe informacje

Przedmiot obrabiany

• Długości: 4000 mm dla pojedynczego umieszczenia / 2250 mm dla umieszczenia wahadłowego

• Szerokości: 1450 mm dla wszystkich jednostek i przedniego ogranicznika

• Maksymalna grubość obrabianego przedmiotu: 300 mm (wraz z zaciskami)

• Do 60 mm ze standardowymi zaciskami bez ograniczeń dla jednostek i odciągów.

Stół

• Automatyczny stół konsolowy

• Automatycznie regulowany stół konsolowy

• 8 konsol Y = 1500 mm

• 16 sworzni bocznych i ograniczających 140 mm, sterowanych elektromechanicznie

• Dynamiczna alokacja przestrzeni dla optymalnego wykorzystania w pracy wahadłowej

• Różne podwójne zaciski próżniowe

• Bez pompy próżniowej; zasilany przez system próżniowy po stronie budynku

Narzędzia

• 18-krotny talerzowy zmieniacz narzędzi

Napęd główny

• Wrzeciono przetwarzające: 12 kW (praca w trybie S6) / 9,5 kW (praca w trybie S1)

• Wrzeciono z łożyskami hybrydowymi

• Obroty sterowane częstotliwością: 0 - 24000 obr.

• Automatyczna redukcja posuwu wraz ze spadkiem prędkości wrzeciona

Jednostka wtryskowa

• Jednostka klejąca POWEREDGE

• Jednostka klejąca do klejenia krawędzi 360° na połączeniach doczołowych

• Nakładanie kleju za pomocą rolki aplikacyjnej na materiał krawędziowy

• 1 rolka dociskowa Ø 50 mm, 1 rolka nadążna Ø 35 mm

• Maks. wysokość krawędzi: 65 mm

• Grubość krawędzi: 0,4 - 3 mm (fornir 0,4 - 2 mm / PVC 1,0 - 2 mm)

• Dysza gorącego powietrza do podgrzewania grubych krawędzi na małych promieniach, sterowana za pomocą NC

Sterowanie maszyną

• POWERCONTROL PC 86 POWERTOUCH

• Z 21,5-calowym wyświetlaczem Full-HD multitouch

• WoodWOP do graficznego, dialogowego tworzenia programów CNC

• System diagnostyczny WOODSCOUT

Wyposażenie dodatkowe

• Interfejs dla jednostki FLEX 5

• Oś C z interfejsem jednostki

• Nieograniczony zakres obrotu

• Element sprzęgający do automatycznej wymiany narzędzi jednostki FLEX 5

• Głowica wiercąca

• 21 wrzecion V17 / H4 / S0 / 90°

• 17 pionowych wrzecion wiertarskich z systemem szybkiej wymiany

• Układ w kształcie litery T: 7 wrzecion w kierunku Y / 11 wrzecion w kierunku X

• 4 wrzeciona poziome z piłą 0 / 90°

• Stacja cięcia wstępnego

• Porusza się wraz z portalem obróbki (oś X)

• Piła / jednostka przycinająca do zmieniarki narzędzi

• Połączona jednostka do przycinania i zaokrąglania narożników, sterowana czujnikiem

• Kombinowana jednostka do przycinania i zaokrąglania narożników, sterowana czujnikiem

Informacje dodatkowe

• Zbiornik chłodziwa dla wrzeciona obróbczego

• Zintegrowany przenośnik wiórów, odprowadzający wióry w lewo

Uwaga: Dane techniczne i opisy służą wyłącznie celom informacyjnym i nie są wiążące.
