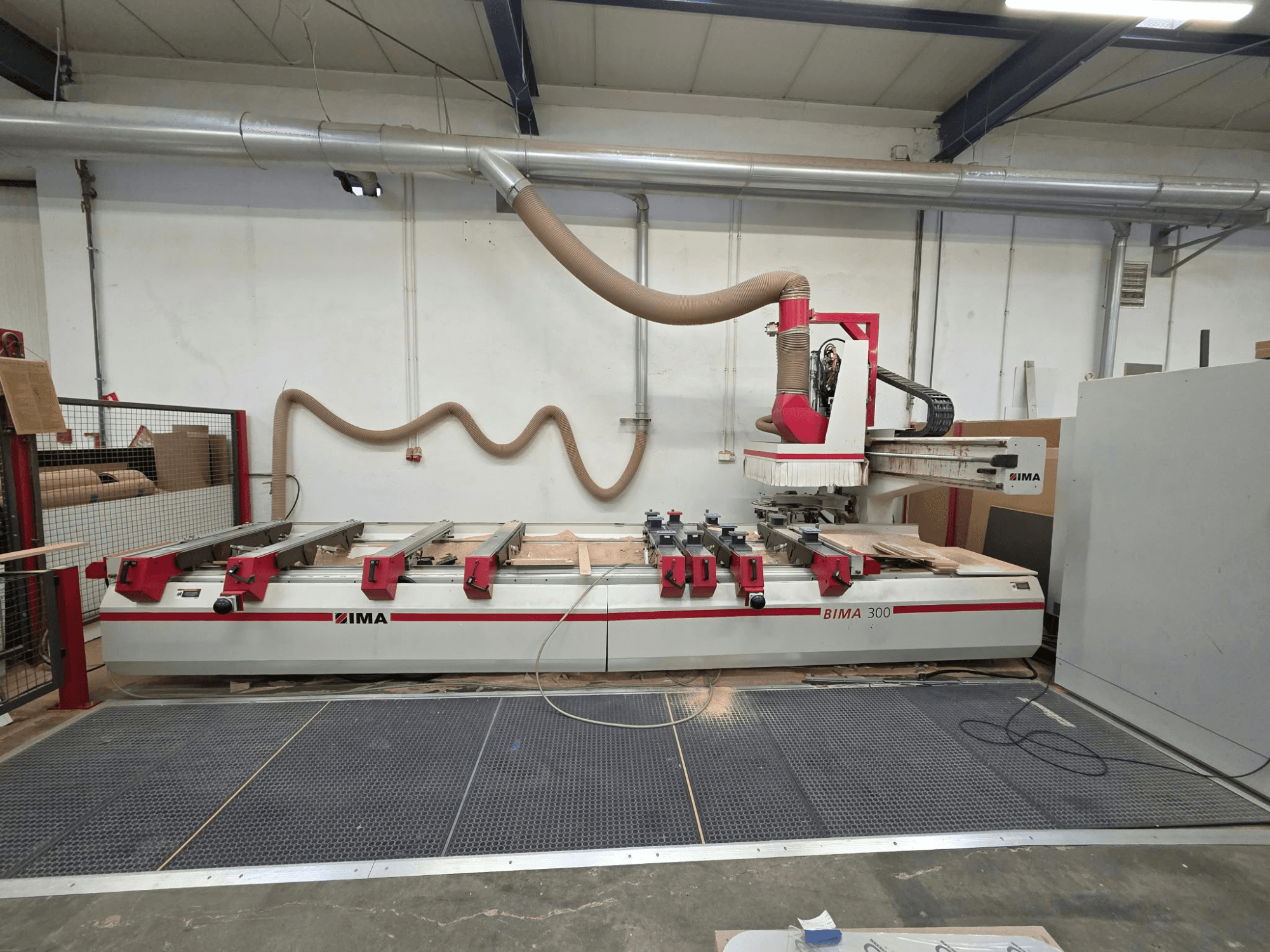

IMA - BIMA 300PL-CNC-IMA-2005-00002

Obszar roboczy

• Zakres obróbki w osi X: 4300 mm (4600 mm zgodnie z instrukcją obsługi; do potwierdzenia)

• Zakres obróbki w osi Y przy użyciu wrzeciona głównego i narzędzia Ø20 mm: 1400 mm

• Zakres obróbki w osi Y z zespołem wiertarskim (wszystkie wrzeciona pionowe): 1100 mm

• Maksymalna wysokość obrabianego elementu nad powierzchnią przyssawki próżniowej: 125 mm

• Maksymalna grubość obrabianego elementu: w zależności od wyposażenia i zastosowania

• Wysokość robocza: ok. 950 mm

• Dwustrefowy obszar roboczy bez obróbki wahadłowej: 2 × 2050 mm; prześwit centralny: 200 mm

• Dwustrefowy obszar roboczy z obróbką wahadłową: 2 × 1750 mm; prześwit centralny: 800 mm

Wrzeciono główne

• Interfejs narzędziowy: HSK-F63

• Średnica stożka: 38 mm

• Automatyczne mocowanie narzędzia (siła mocowania: 11 000 N; siła odblokowania: 20 400 N)

• Maksymalna waga narzędzia: 6 kg

• Kierunek obrotu: programowalny w prawo/w lewo

• Napęd: silnik trójfazowy z przetwornicą częstotliwości

• Smarowanie: fabrycznie nasmarowane

• Chłodzenie: chłodzenie powietrzem

• Zintegrowana oś obrotowa sterowana numerycznie (CNC) do pozycjonowania agregatu w zakresie 360°, z podparciem momentu obrotowego i przyłączem pneumatycznym

Prędkości osi

• Przesuw szybki w osiach X/Y: 60 m/min

• Przesuw szybki w osi Z: 30 m/min

Próżnia, odciąg i sprężone powietrze

• Wymagane ciśnienie sprężonego powietrza: 7 bar

• Średnica przyłącza odciągu: 250 mm

• Wymagana prędkość powietrza odciągowego: 28 m/s

• Wymagany przepływ powietrza odciągowego: 4 950 m³/h

• Wydajność pompy próżniowej: 90 m³/h

Wyposażenie dodatkowe

• Agregat wiertniczy kątowy 90°

• 3 uchwyty narzędziowe HSK
