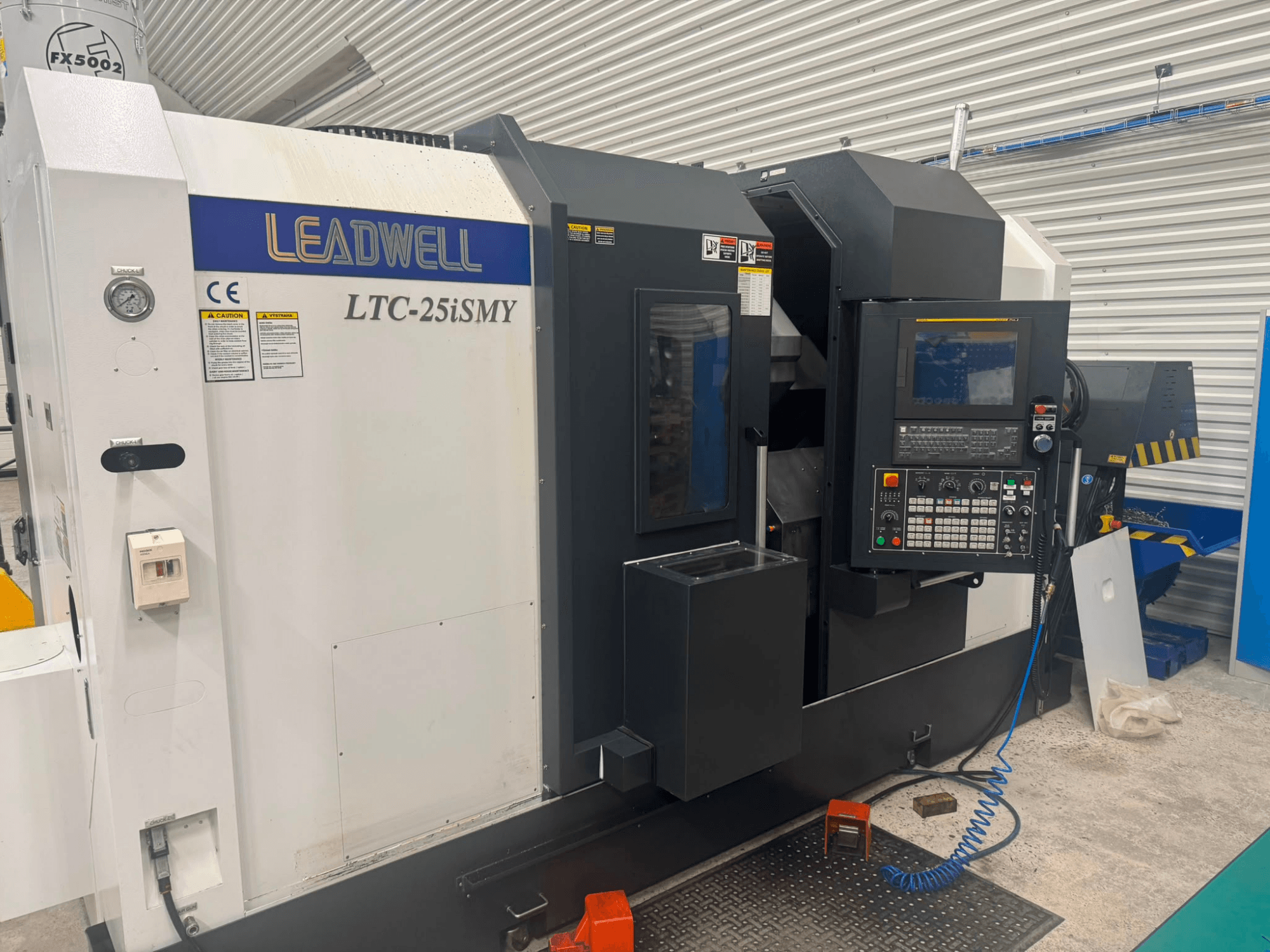

Leadwell - LTC-25iSMYSK-TUR-LEA-2025-00001

• Wymiary

  • Maksymalna średnica toczenia nad łożem: 590 mm

  • Maks. średnica toczenia nad podporą poprzeczną: 590 mm

  • Maks. średnica obracania: 430 mm

  • Maks. długość toczenia: 770 mm

  • Maks. średnica pręta: 78 mm

  • Maks. waga obrabianego elementu: 39 kg

• Osie i skoki

  • Skok osi Z2 (współwrzeciono): 780 mm

  • Min. przyrost pozycjonowania osi C1 (wrzeciono główne): 0,001

  • Min. przyrost pozycjonowania osi C2 (wretesz): 0,001

• Wrzeciono główne

  • Rozmiar uchwytu: 254 mm

  • Stożek wrzeciona: A2-8

  • Otwór wrzeciona: 89 mm

  • Typ napędu wrzeciona: Fanuc A P30/6000i

• Wrzeciono przeciwbieżne

  • Maks. prędkość obrotowa: 4000 obr./min

  • Rozmiar uchwytu: 210 mm

  • Stożek: A2-6

  • Maks. średnica pręta: 66 mm

  • Moc: 15 kW

  • Typ napędu wrzeciona: Fanuc A 12/7000i

• Revolver / oprzyrządowanie (głowica narzędziowa EWS)

  • Średnica systemu mocującego: BMT65

  • Liczba pozycji: 12

  • Maks. wymiary zewnętrzne narzędzia: 25 x 25 mm

  • Maks. wewnętrzna średnica mocowania narzędzia (gwintowanie): 40 mm

  • Czas wymiany sąsiedniego narzędzia: 0,8 s

  • Maks. czas wymiany narzędzia: 1,3 s

  • Maks. prędkość narzędzi napędzanych (osiowa): 4000 obr./min

  • Maks. prędkość narzędzi napędzanych (promieniowo): 4000 obr./min

  • Moc napędu narzędzi obrotowych: 4,5 kW

• Posuwy szybkie

  • X: 15 000 mm/min

  • Z: 20 000 mm/min

  • Y: 7 500 mm/min

  • Z2 (współwrzeciono): 20 000 mm/min

• Sterowanie

  • Fanuc 0iTF PLUS z 15-calowym wyświetlaczem LCD, Manual Guide i, Ethernet

• Pobór mocy przez maszynę: 65 kVA

Wyposażenie dodatkowe

• Mocowanie tulejowe

• Uchwyt hydrauliczny 254/3 (10"), pręt o maks. średnicy 77 mm, 3500 obr./min

• Sonda pomiarowa narzędzi Renishaw HPMA (ramię z napędem silnikowym)

• Wysokociśnieniowy obieg chłodziwa 20 bar przez głowicę narzędziową

• Dysza do przedmuchiwania obrabianego elementu nad wrzecionem głównym

• Dysza do przedmuchiwania obrabianego elementu nad wrzecionem przeciwbieżnym

• Kasetowy przenośnik wiórów z pojemnikiem na wióry

• Wrzeciono przeciwbieżne z uchwytem 203/3

• Łopata do wyjmowania obrabianych elementów z pojemnikiem

• Przygotowanie/interfejs do podajnika prętów

• Sygnalizator alarmowy (lampka stanu maszyny)

• Separator oleju do emulsji chłodzącej (z systemu smarowania rozproszonego)

• 3 szt. osiowych zespołów obrotowych BMT65

• 3 szt. promieniowych zespołów obrotowych BMT65

• 4 szt. uchwytów dwustronnych do toczenia zewnętrznego BMT65

• 4 szt. uchwytów dwustronnych do toczenia wewnętrznego BMT65

• 1 szt. uchwytu jednostronnego do toczenia wewnętrznego

• Odciąg mgły olejowej FX5002
