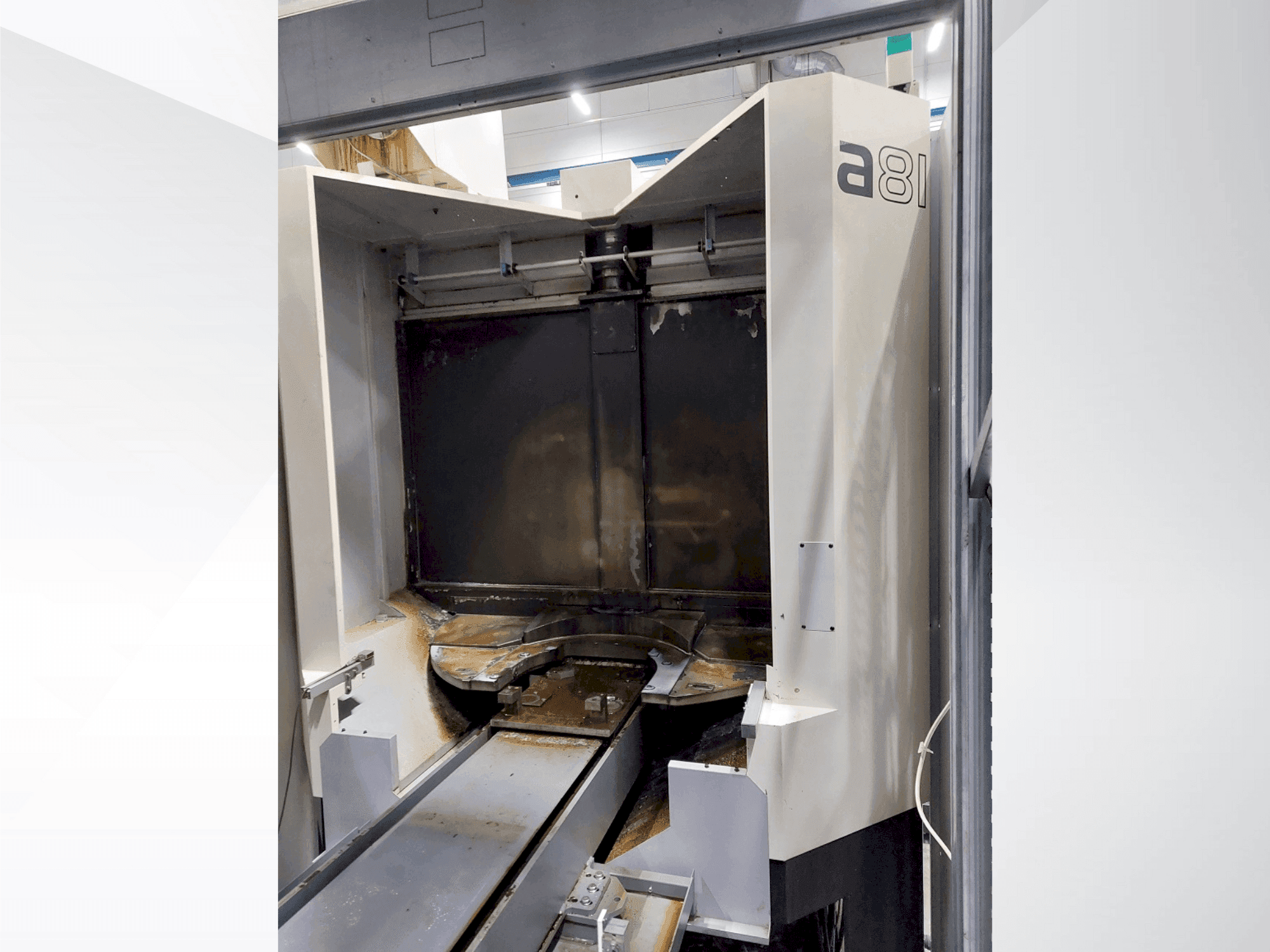

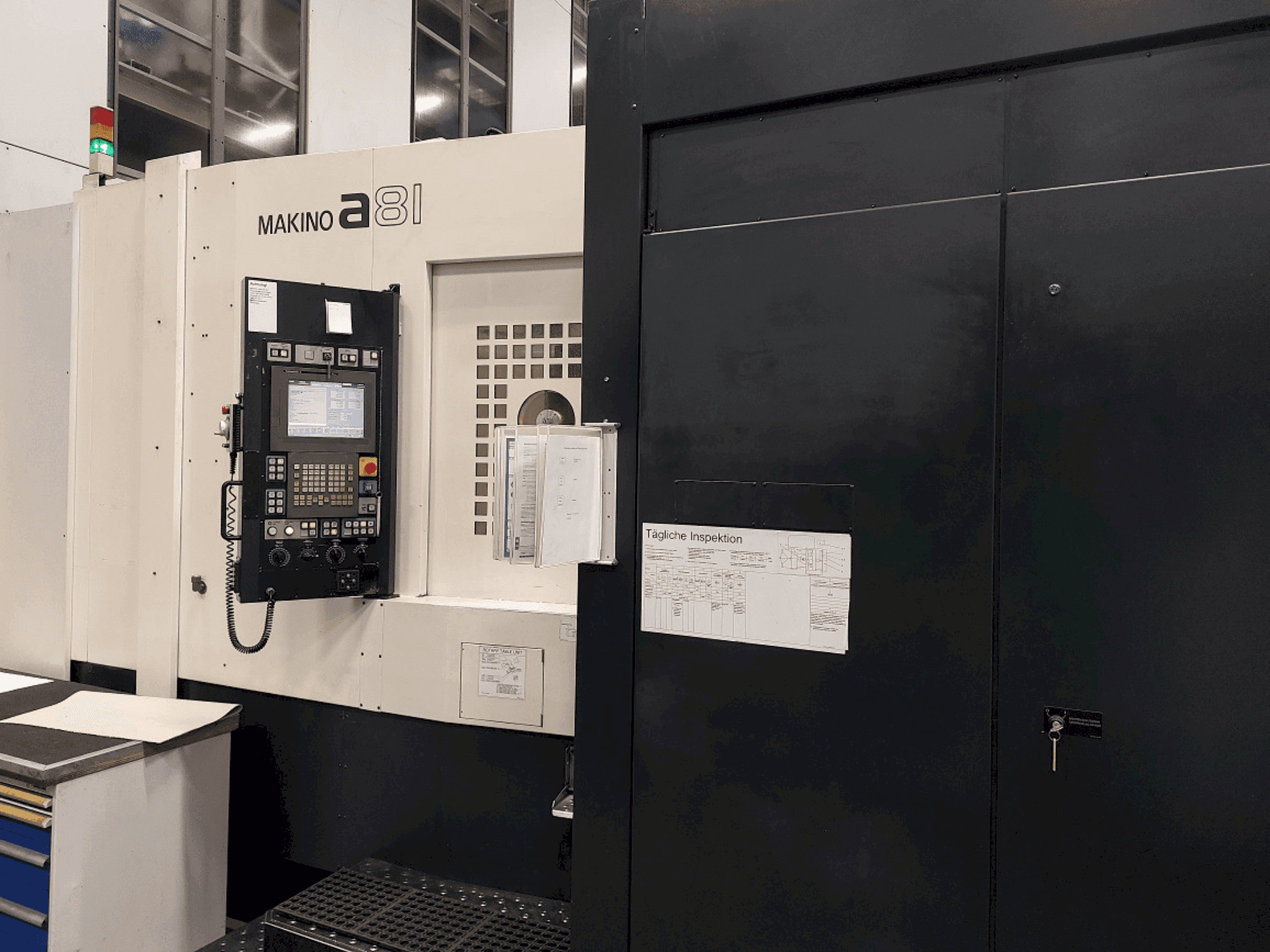

Makino - a81DE-MIL-MAK-2008-00002

Dodatkowe wyposażenie

• Chłodzenie wrzeciona

• System zbiorników z kompaktowym filtrem taśmowym Knoll, 3200 litrów

• Doprowadzanie chłodziwa przez wrzeciono

• Odciąg mgły olejowej

• Przenośnik taśmowy zgarniający

• Zestaw do konwersji do pracy samodzielnej (obecnie używana jako maszyna systemowa)

Zalety maszyny

Techniczne zalety maszyny

• Ruch poprzeczny (oś x) kolumny: 900 mm

• Regulacja wysokości (oś y) zespołu wrzeciona: 800 mm

• Ruch wzdłużny (oś z) stołu: 1020 mm

• Dopuszczalna średnica obrotu w obszarze roboczym: 1000 mm

• Maks. Wysokość obrotu od powierzchni palety: 1300 mm

• Rozmiar palety: 630 x 630 mm

• Paleta - nc - stół obrotowy z 4. osią nc

• Rozdzielczość wejściowa: 0. 001°

• Dokładność pozycjonowania: ± 3 sekundy łukowe

• Magazyn narzędzi z 242 miejscami do przechowywania

• Oświetlenie i filtracja:

  • Oświetlenie magazynu (doposażone).

  • Pompa i filtracja zgrubna do płukania łoża i obszaru roboczego.

  • Włóknina filtracyjna 100 µm.

• Systemy chłodzenia:

  • Wewnętrzne chłodzenie przez wrzeciono (IKZ).

  • Stopnie ciśnienia do 50 bar.

  • Filtr dwuprzełącznikowy 40 µm.

  • Montaż przygotowany pod zewnętrzną pompę chłodzącą.

• Oprogramowanie i sterowanie:

  • Fanuc Macro B.

  • Funkcja HD-Skip.

Opcjonalnie

• Przechowywanie i palety:

  • Zawiera dwie palety.

  • Pojemność uchwytu narzędziowego: 241 sztuk.

Dodatkowe informacje

Zasilanie 400 V, 3-fazowy prąd przemienny, 50 Hz Moc znamionowa: 72 kVA System sterowania Opcje dla 48 punktów zerowych i Custom Makino B Monitorowanie żywotności narzędzia Wykrywanie złamania narzędzia Adaptacyjna kontrola posuwu Sprężone powietrze przez wrzeciono Kompaktowy filtr taśmowy Knoll, 3200 litrów Separator magnetyczny Filtr z podwójnym przełączaniem dla IKZ Doprowadzenie chłodziwa przez wrzeciono Sprężone powietrze przez wrzeciono Odsysanie mgły olejowej Przenośnik taśmowy ze zgarniaczem System sterowania: Makino Pro5 Opcje dla 48 punktów zerowych i Custom Macro B Monitorowanie żywotności narzędzia Wykrywanie pęknięcia narzędzia (równolegle do głównej operacji) Adaptacyjna kontrola posuwu Zestaw konwersji do pracy samodzielnej (Obecnie używany jako maszyna systemowa (FFS/FMS)) Zmieniacz palet z umieszczaniem 2 palet w naprzemiennych cyklach na stacji umieszczonej poza obszarem roboczym Uchwyt palet obracany, indeksowany co 90°, pozycja 0 monitorowana elektronicznie Kodowanie do automatycznego wywoływania programu podczas wkładania palety Stacja przechowywania palet zabezpieczona urządzeniem ochronnym i blokadą elektryczną
