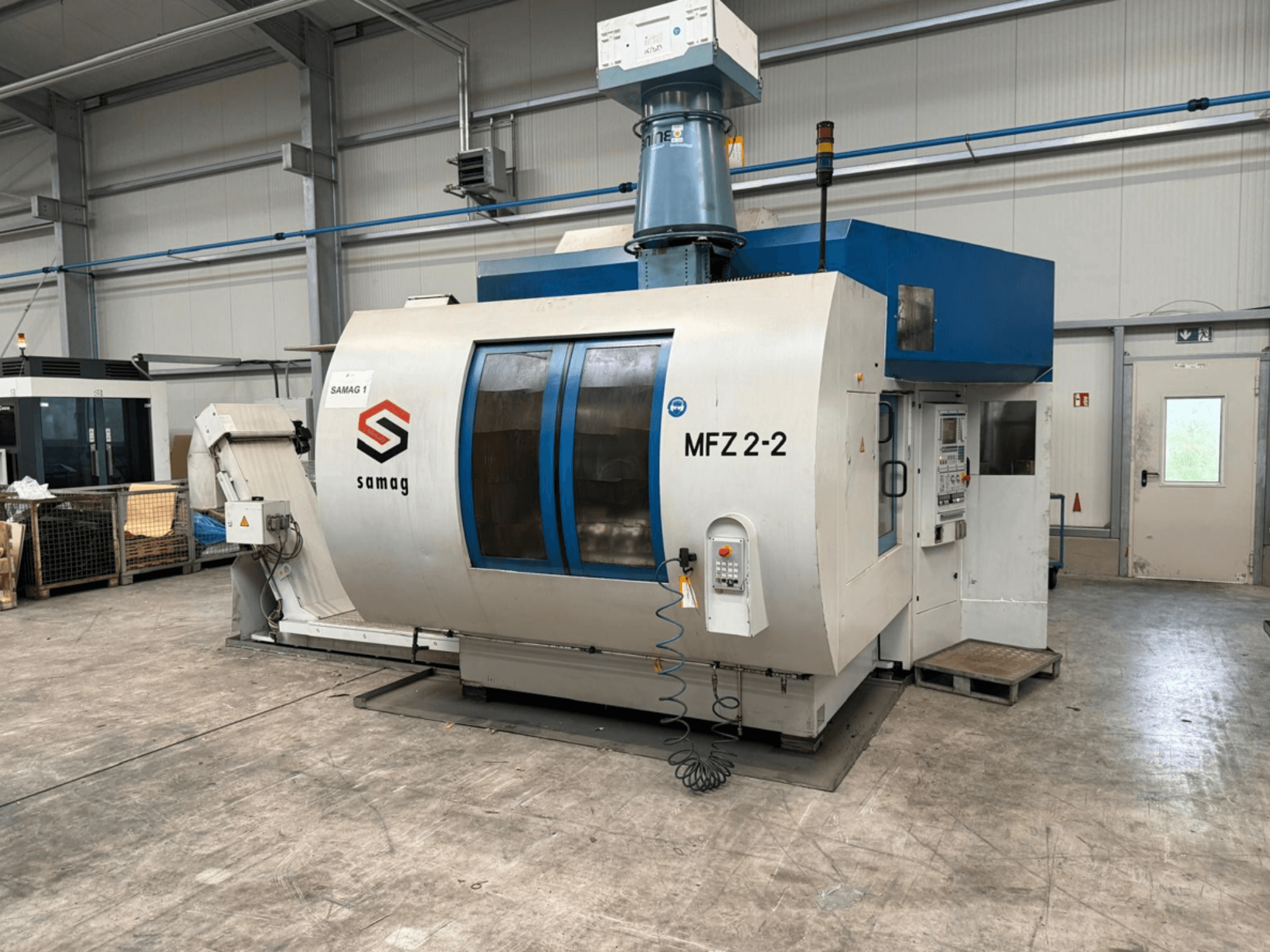

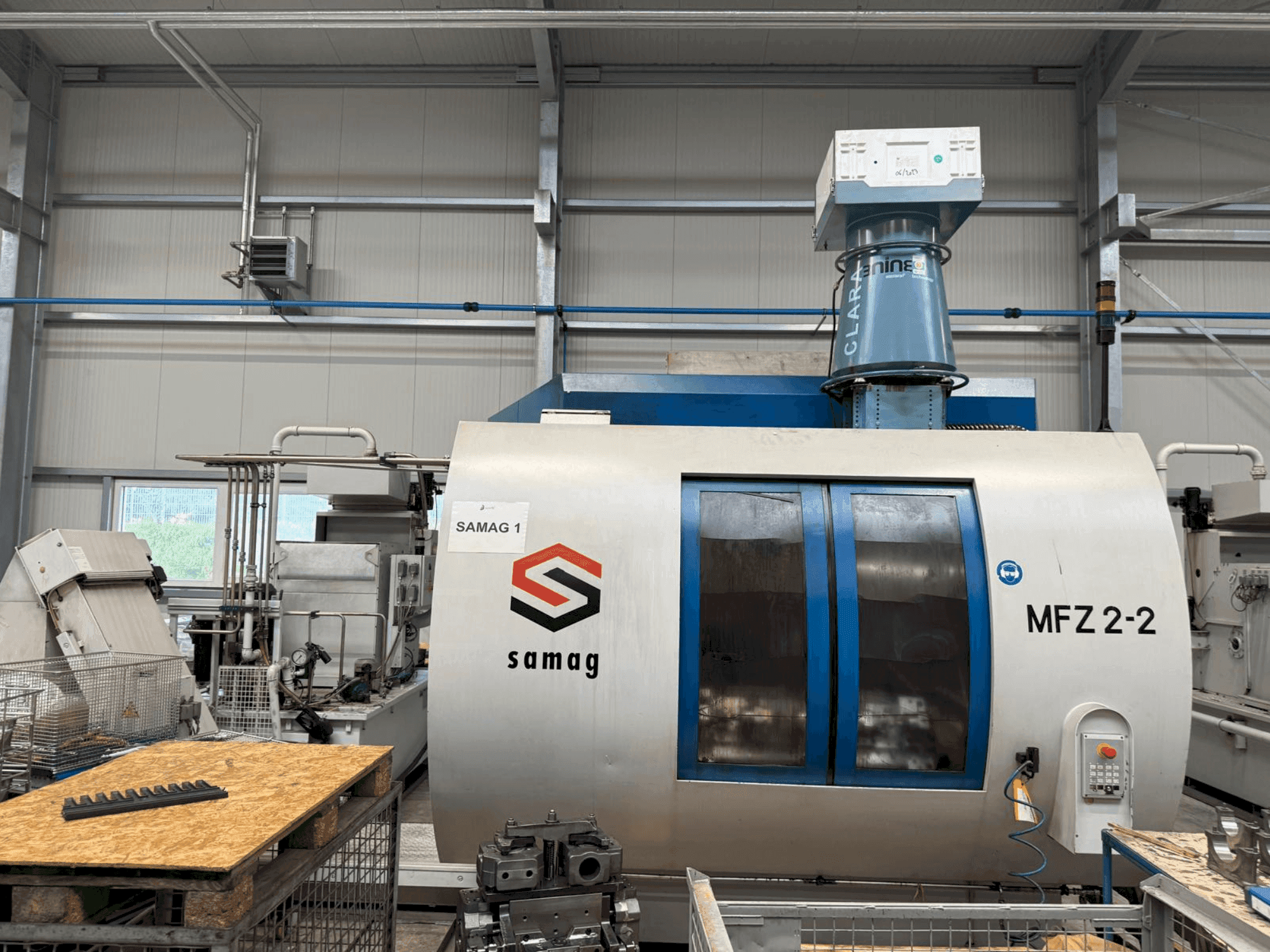

SAMAG - MFZ 2-2DE-MIL-SAM-2007-00001

• Przechowywanie narzędzi

  • Typ: Decagon

  • Liczba miejsc przechowywania: 100 (2x50)

  • Liczba kaset: 10

  • Lokalizacje kaset: 10

  • Skok kasety: 90 mm

  • Maks. prędkość magazynu kaset: 8,3 min

  • Czas opóźnienia od maks. prędkości magazynu kaset do zatrzymania: 300 ms

  • Maks. masa ładunku narzędzia: 280 kg

  • Maks. masa narzędzia/plastikowa tuleja zaciskowa: 6 kg

  • Maks. masa narzędzia / stalowa tuleja zaciskowa: 8 kg

  • Maks. średnica narzędzia z wolnymi sąsiednimi miejscami: 160 mm

  • Oś obrotu: 10x36

  • Czas wymiany z najbliższej kasety (lewa/prawa): 1.5 s

  • Wymiana narzędzia na wrzecionie, średni chip-to-chip (VDI 2852), bez obrotu koła: 4.5 s

• Osie i ścieżki ruchu

  • Ścieżki ruchu

    • Skok roboczy osi Y (pionowej): 500 mm

    • Całkowity skok osi Y (pionowej) wraz z wymianą narzędzia: 775 mm

  • Przyspieszenie osi X/Y: 0,6 xg / 0,8 xg

• Napęd wrzeciona głównego

  • Jednostka wrzeciona: GMN wrzeciono wysokiej częstotliwości HCS 220-16000/28

  • Rozstaw wrzecion: 450 mm

  • Średnica tulei: 220 mm

  • Waga: 110 kg

  • Silnik napędowy: 1FE1 083-4WN11-1BA2

  • Moment obrotowy (S1): 65 Nm

  • Moment obrotowy (S2): 74 Nm

• Jednostka nośna przedmiotu obrabianego

  • Jednostka obrotowa osi W

    • Czas obrotu o 180°: 4.5 s

    • Średnica płyty czołowej/łożyska kontrującego: 500/345 mm

    • Prędkość napędu/łożyska kontrującego (maks.): 15/20 min

    • Masowy moment bezwładności: 140 kgm²

    • Dopuszczalny moment przechylający: 8,000 Nm

    • Dopuszczalny moment styczny napędu/przeciwłożyska: 10 000/5 000 Nm

    • Siła blokująca przekładni Hirth przy 100 bar/łożysko przeciwne: 190/175 kN

  • Uchwyt przedmiotu obrabianego Oś A1/A2

    • Kąt podziału: 3

    • Czas obrotu o 180°: 3.5 s

    • Średnica płyty czołowej/łożyska tocznego: 345 mm

    • Prędkość (maks.): 20 min

    • Masowy moment bezwładności: 20 kgm

    • Dopuszczalny moment przechylający: 3000 Nm

    • Dopuszczalny styczny moment obrotowy napędu/łożyska: 5 000 Nm

• Napięcie sieciowe: 400 V

• Częstotliwość: 50 Hz

• Napięcie sterowania: DC 24 V

Wyposażenie dodatkowe

• Układ chłodzenia smarem (przenośnik taśmowy zgrzebłowy)

  • Wymiary (dł. x szer. x wys.): 2885 x 1095 x 1830 mm

  • Wysokość wyładunku: 1020 mm

  • Szczelina sita: 500 μm

  • Objętość napełniania: 100 l

  • Pompa ściekowa: 380 l/min przy ciśnieniu 1,6 bar

• Centralna jednostka chłodząca

  • Typ: DK 160-V/SO

  • Wydajność chłodzenia: 1900 W

  • Min./Maks. temperatura otoczenia: 10/40 °C

  • Maks. temperatura wody na wylocie: 20 °C

  • Temperatura kondensacji: 40 °C

  • Czynnik chłodniczy: R134a, 2 kg

  • Podłączona moc elektryczna: 5,1 kW

• Zbiornik czystej wody (pusty): 930 kg

• Przenośnik wiórów (pusty): 450 kg
