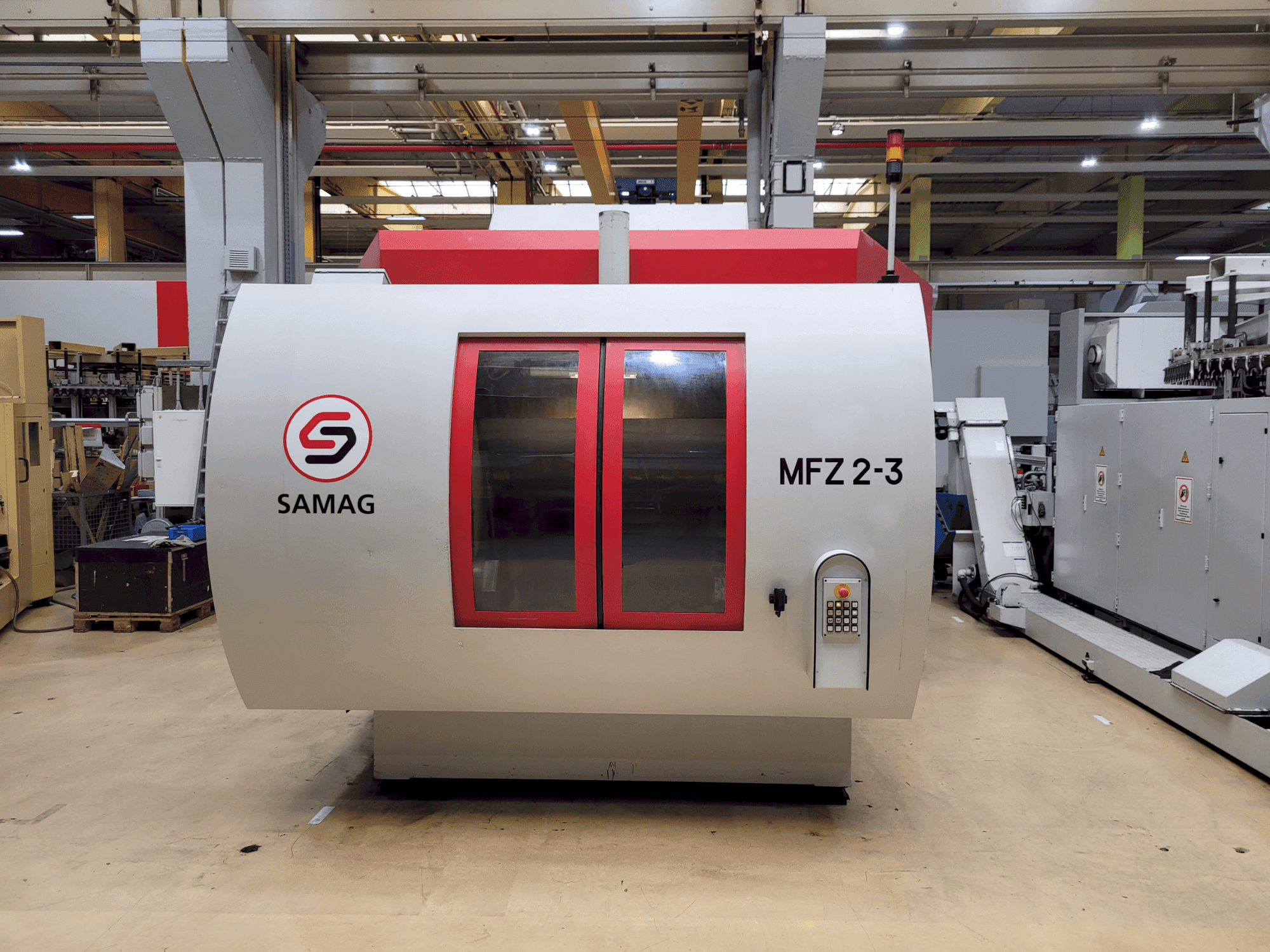

SAMAG - MFZ 2-3DE-MIL-SAM-2008-00001

Informacje dodatkowe

Korzyści dla maszyny

• Korzyści techniczne dla maszyn:
  • - Wymagana przestrzeń montażowa (długość x szerokość): ok. 5950 mm x 6700 mm
  • - Waga (kg) wraz z układem chłodzenia i przenośnikiem wiórów: ok. 25000 kg
  • - Napięcie robocze: 400 v 3 n~ 50 hz
  • - Napięcie sterowania/zaworu: 24 v dc
  • - Moc znamionowa maszyny: około 82 kva
  • - Bezpiecznik zapasowy przed wyłącznikiem głównym: 3 x 160 a
  • - Przekrój złącza: 70 mm²

Informacje dodatkowe

• - System mocowania narzędzi Ott Moment obrotowy (S1/S6): 63/83 Nm Prędkość nominalna: 4200 obr. Średnica łożyska wrzeciona: 70 mm Smarowanie wrzeciona: Dożywotnie smarowanie smarem stałym 1 Poziomy wspornik obrotowy 180° (oś W) Średnica płyty czołowej (napęd NC/łożysko kontrujące): 500/345 mm Dopuszczalny styczny moment obrotowy: 15000 Nm Dokładność pozycjonowania: ±3 sekundy kątowe Czas obrotu (0°/180°): Około 6 s Liczba poziomych osi podparcia przedmiotu obrabianego 360 Pozycjonowanie za pomocą przekładni czołowej: 120 x 3° Dokładność pozycjonowania (120 x 3°): ±3 sekundy łukowe Maks. Obciążenie transportowe na oś A: Około 600 kg Dopuszczalny styczny moment obrotowy: 5000 Nm Obszar roboczy (koło zakłóceń x długość): Ø700 x 940 (1036) mm Zbliżanie się do pozycji pośrednich poza skokiem 3°: Możliwe (sterowanie pozycją NC) Dokładność pozycjonowania: ±25 sekund kątowych Dopuszczalny styczny moment obrotowy: 1000 Nm Magazyn narzędzi: 90 pozycji narzędziowych (3 x 30) Maks. Średnica narzędzia z wolnymi sąsiednimi pozycjami: 160 mm Czas przejścia do cięcia (w ramach 1 wkładu): Około 5,2 s Media Pojemność jednostki hydraulicznej: 160 l Maks. Ciśnienie robocze: 160 bar Maks. Natężenie przepływu: 12 l/min Układ pneumatyczny: Wymagane przyłącze sprężonego powietrza, wymagane zużycie powietrza (krótkotrwałe) 6 ± 0,5 bara Fabryczna jakość powietrza: Klasa 545 zgodnie z DIN-ISO 8573-1 Układ chłodzenia: Układ chłodzenia Knoll z chłodzeniem chłodziwem Pojemność zbiornika chłodziwa: Max. 1400 l Oddzielne płukanie łoża maszyny: 160 l/min przy ciśnieniu 2,6 bara Chłodzenie narzędzia zewnętrznego i różne funkcje płukania: 120 l/min przy 3,5 bara Wewnętrzne chłodzenie narzędzia przez wrzeciona: 40 l/min przy 60 barach
