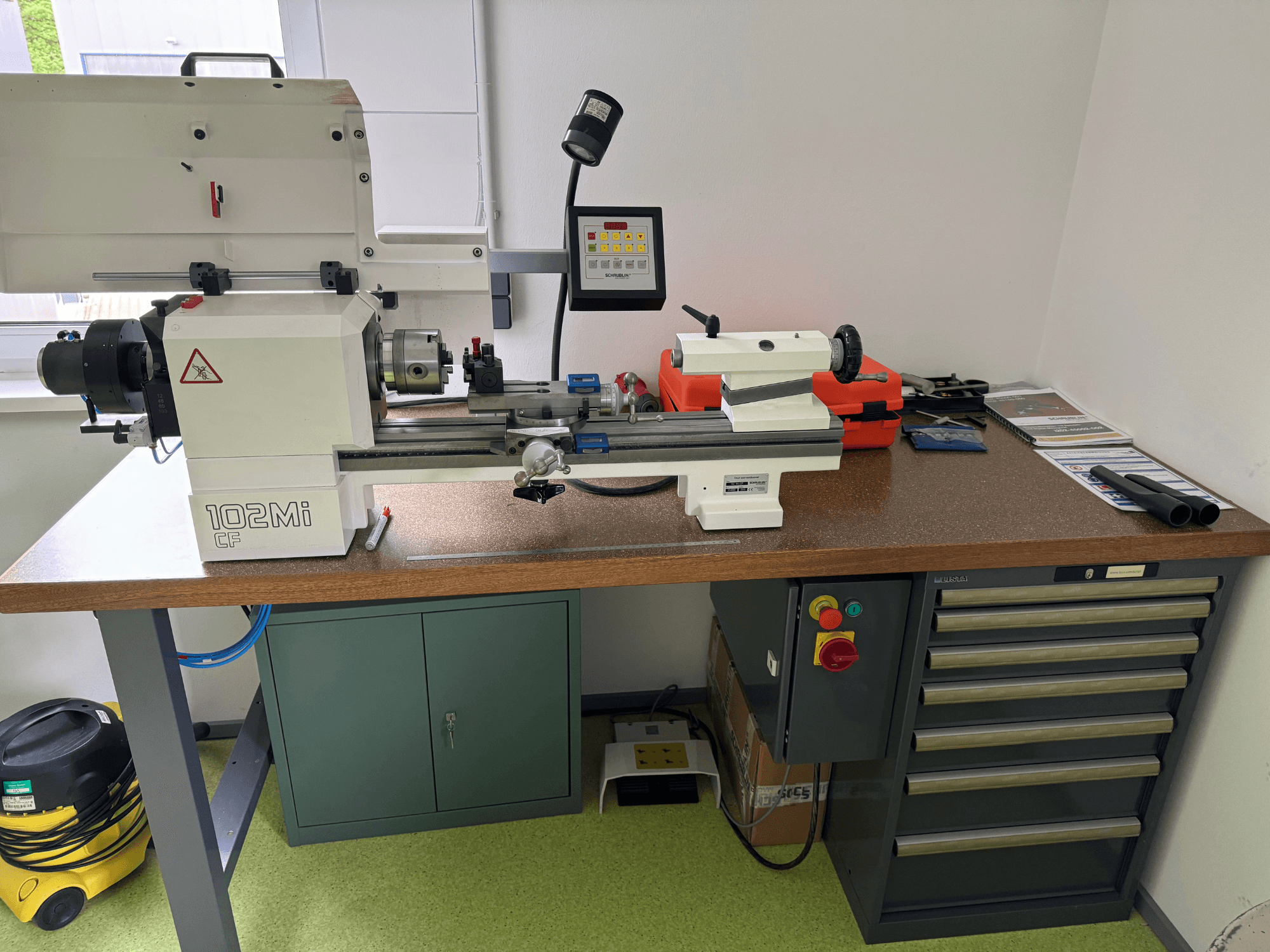

SCHAUBLIN - 102Mi W25DE-TUR-SCH-2019-00001

• Główka: Zintegrowany silnik

• Montaż: Montaż na stole warsztatowym (wersja CE)

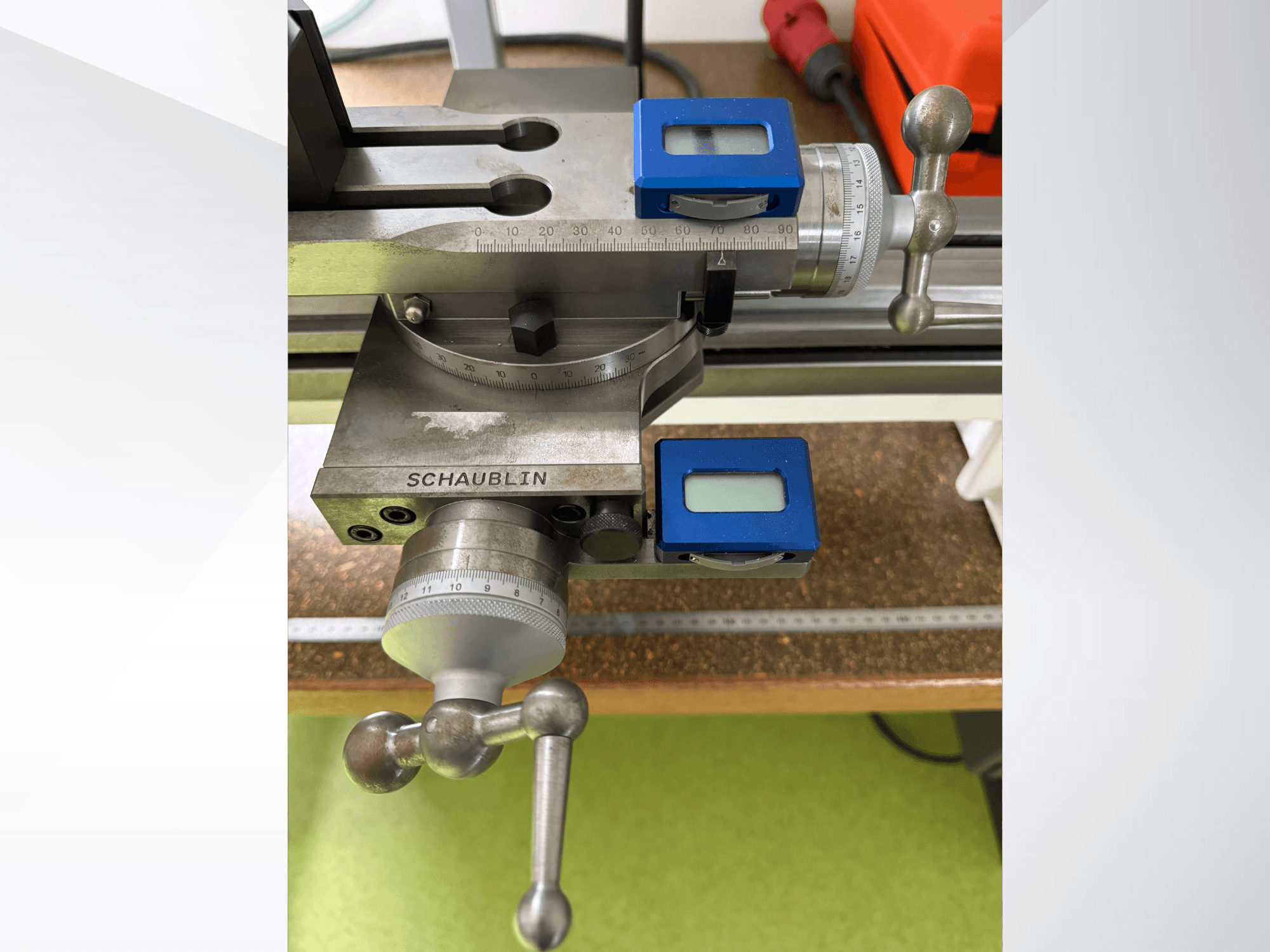

• Suwak poprzeczny: Korbowy suwak poprzeczny z cyfrowym urządzeniem pomiarowym

• Konik: Stożek Morse'a 2

Dodatkowe wyposażenie

• Stół warsztatowy: 2000 x 800 x 900 mm

• Szafka z szufladami Lista: 564 x 725 x 850 mm

• Pneumatyczne urządzenie mocujące W25 z rozdzielaczem grafitu

• System szybkiej wymiany uchwytów narzędziowych Tripan-111S

• Uchwyt wiertarski, kątowy 30°, maks. Ø12 mm

• Uchwyt 3-szczękowy W25/Ø100 (żeliwny, ręczny)

• Akcesoria konika: Centrum obrotowe 60°, Ø18 mm (Gepy)

• Zestaw tulei zaciskowych W25 (0,5-25 mm, 50 sztuk)

• Lampa Mebiflex 70

• Maks. Dopuszczalna średnica nad łożem: 200 mm

• Maks. Dopuszczalna średnica nad wózkiem (prowadnica poprzeczna): 120 mm (60 mm z tylnym wspornikiem)

• Wysokość środka nad łóżkiem: 102 mm

• Wysokość środka nad wózkiem: 20 mm

• Maks. Odległość środkowa: 470 mm

• Długość łóżka: 1000 mm

• Wysokość łoża: 168 mm

• Napęd wrzeciona głównego: Silnik AC, 1,5 kW (praca ciągła)

• Opcje typu wrzeciona: W20 / W25

• Prędkość wrzeciona (zmienna bezstopniowo): 100 - 6000 obr/min (min-¹)

• Średnica wewnętrzna wrzeciona: 20 mm (W20) / 25 mm (W25)

• Maks. Pojemność pręta: 14,5 mm (W20) / 19 mm (W25)

• Przesuw wózka (ręczny) na łożu: 442 mm

• Skok poprzeczny (oś X): 100 mm

• Rozdzielczość osi X (promień): 0,001 mm (cyfrowa)

• Skok wzdłużny (oś Z): 90 mm (opcjonalnie: 150 mm dla orientowanego górnego suwaka)

• Rozdzielczość osi Z: 0,001 mm (cyfrowo)

• Wrzeciono śruby trapezowej: Ø 9 x skok 2 mm

• Maks. Przekrój trzpienia narzędzia: 16 x 16 mm (Multifix-System) / 12 x 12 mm (Tripan-System)

• Średnica uchwytu narzędzia: 20 mm (system Multifix) / 12 mm (system Tripan)

• Standardowy konik: Stożek wewnętrzny Morse'a 2, średnica zewnętrzna wrzeciona 30 mm, skok 80 mm

• Konik obsługiwany dźwignią (opcja): Stożek wewnętrzny W20/W25, średnica zewnętrzna wrzeciona 40 mm, skok 100 mm

• Konik sterowany kołem ostrogowym (opcja): Stożek wewnętrzny W20/W25, średnica zewnętrzna wrzeciona 40 mm, skok 150 mm

• System dźwigni szybkiego mocowania (opcja): Maksymalna prędkość obrotowa wrzeciona 3000 obr.

• Pneumatyczny system mocowania (opcja): Regulowana osiowa siła zacisku, 500 daN przy 5 barach, maks. prędkość obrotowa wrzeciona 6000 obr.

• Blokada wrzeciona: Pneumatyczna blokada wrzeciona, moment blokujący 48 Nm przy 5 barach (maks. prędkość 3000 obr./min)

• Stałe podpory (opcja): Prześwit, nieruchoma podpórka, Ø 0,01 do 40 mm

• Podłączenie elektryczne: 400 V, 50/60 Hz, prąd znamionowy 12 A (bezpiecznik wejściowy maks. 20 A), dopuszczalne wahania napięcia +/- 5%

• Pobór mocy: 1,8 kVA

• Poziom hałasu pod obciążeniem na stanowisku operatora: < 60 dBA

• Temperatura pracy: +15°C do +30°C (+5°C do +40°C dla cyfrowych urządzeń pomiarowych)

• Wilgotność względna: od 5% do 80%

• Bateria cyfrowego urządzenia pomiarowego: 1x litowa 3 V, typ CR 2032 (pobór prądu: 45 µA, żywotność: 5000 godzin ciągłej pracy)

• Obciążenie podłogi: 263 kg/m²

• Ładowność podłogi: 113 kg/m²
