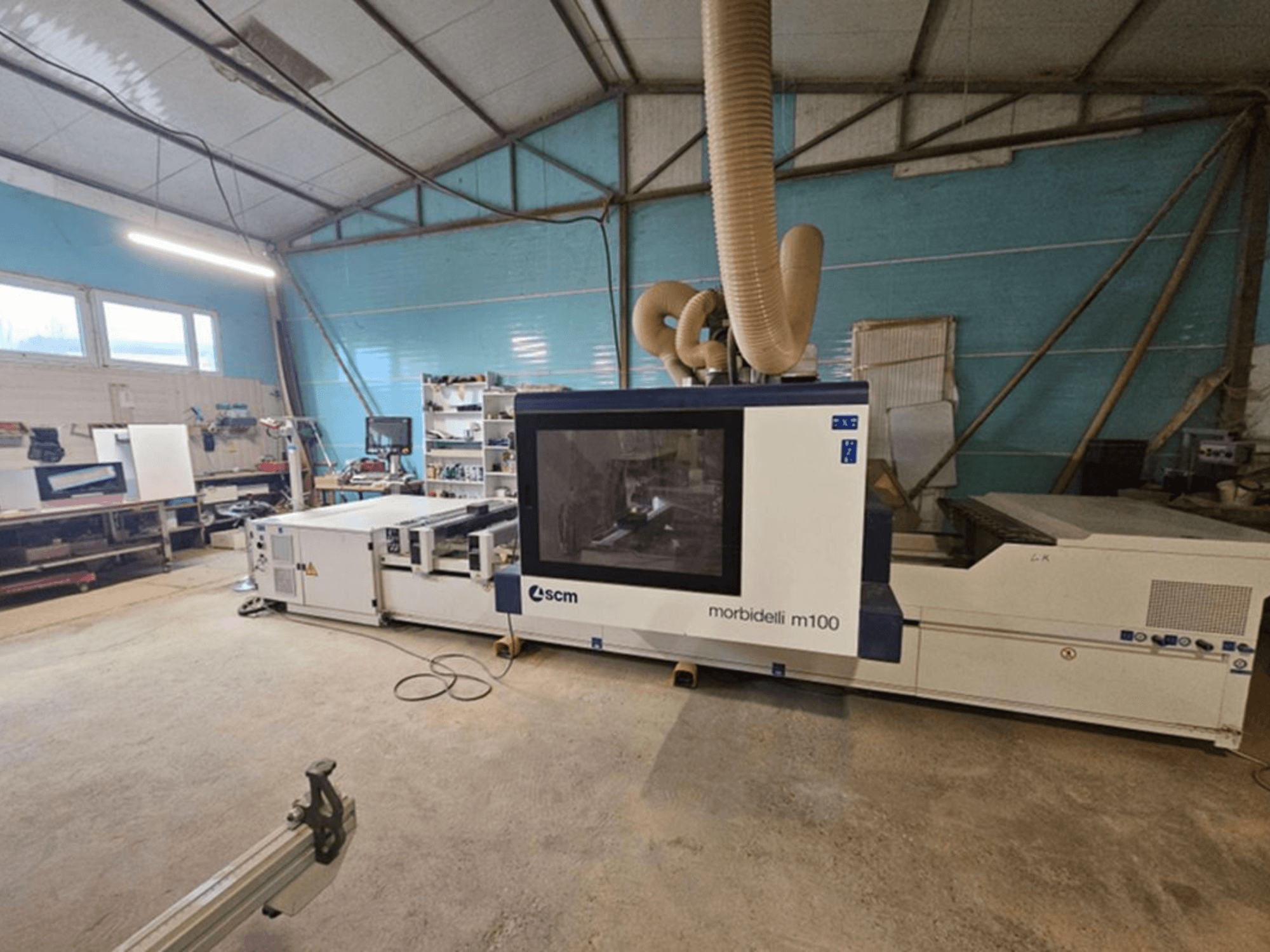

SCM - MORBIDELLI M 100RO-CNC-SCM-2019-00002

• Rok produkcji/eksploatacji: Zakupiono w 2019 r.; ok. 2 000 godzin pracy

• Osie/możliwości: obróbka 3/4/5-osiowa; wiercenie (pionowe i poziome z 4 stron), frezowanie, rowkowanie, obróbka krawędzi; system bezpieczeństwa PRO-SPACE

• Obszar roboczy: X 3110 mm; Y 1620 mm; prześwit w osi Z 180 mm; prześwit w osi Y 1900 mm; długość wahadła 1400 mm

• Stół roboczy: stół roboczy TV FLEX 1600, 6 ruchomych prętów/podpór, 6 poprzeczek; standardowe pozycje prętów 6–12; długość pręta ruchomego 1600 mm; 12 stałych przyssawek próżniowych (145 x 145 x 75 mm); przygotowanie na 6 zacisków pneumatycznych; 4 pneumatyczne urządzenia do załadunku/podparcia paneli; 8 ograniczników tylnych; 8 ograniczników pośrednich; lewy punkt odniesienia boczny + laser do elementów profilowanych

• Konstrukcja/ruch: spawana rama stalowa; prowadnice liniowe z łożyskami recyrkulacyjnymi; oś X za pomocą ruchomych prętów, oś Y za pomocą suwnicy bramowej z przekładnią zębatkową po obu stronach, oś Z za pomocą śruby kulowej; pozycjonowanie sterowane przez CNC

• Prędkości: maksymalna prędkość wektorowa XY (PRO-SPACE) 56 m/min; wrzeciona wiertarskie do 8 000 obr./min; elektrowrzeciono do 24 000 obr./min

• Zespół wiercący: grupa F23L z 13 wrzecionami pionowymi (7R+6L), 10 wrzecionami poziomymi (4+3 w osi X, 2 w osi Y); zintegrowana piła w kierunku X Ø125 mm, 2,2 kW; pneumatyczny skok włączania/wyłączania 75 mm; falownik umożliwiający programowanie prędkości

• Wrzeciono główne: 5-osiowe wrzeciono elektryczne Hiteco JQX, HSK F63, chłodzone cieczą, łożyska ceramiczne; klasa mocy ~10 kW (S6 do ~15 kW), 24 000 obr./min

• Zmieniacze narzędzi: Tylny TRB 14 (14 pozycji; skok 350 mm; podziałka 115 mm; narzędzia do Ø240 mm; łącznie 70 kg); Przedni FAST 14 (14 pozycji; narzędzia o średnicy do Ø130 mm w wybranych kieszeniach; maks. 8 kg/narzędzie; łącznie 24 kg)

• Sterowanie/oprogramowanie: Windows 7; wyświetlacz FHD 21,5"; klawiatura/mysz + panel maszyny; Maestro CNC CAD/CAM (programowanie parametryczne/graficzne, import plików DXF, grafika ISO, symulacja); mobilny panel dotykowy TECPAD 7"; pilot zdalnego sterowania wzdłuż maszyny

• Odciąg próżniowy: standardowa pompa próżniowa (wyposażenie standardowe maszyny); scentralizowane automatyczne smarowanie

• Media: Moc przyłączowa 23 + 28,5 kVA; sprężone powietrze 450 NL/min; wymagania dotyczące odpylania 4500 m³/h, 25 m/s, wylot Ø250 mm; scentralizowane/zoptymalizowane odpylanie z regulowanym przenośnikiem i zgrupowanymi wylotami

• Bezpieczeństwo/normy: koncepcja PRO-SPACE (brak przednich fotokomórek/bocznych barier zgodnie z ofertą), zgodność z normami CE, wyłączniki awaryjne i strefy zabezpieczone zgodnie z normami UE

Wyposażenie dodatkowe

• Dodatkowa pompa próżniowa: 1 x 90 m³/h

• Dodatkowy klucz sprzętowy do Xilog/Maestro (USB)
