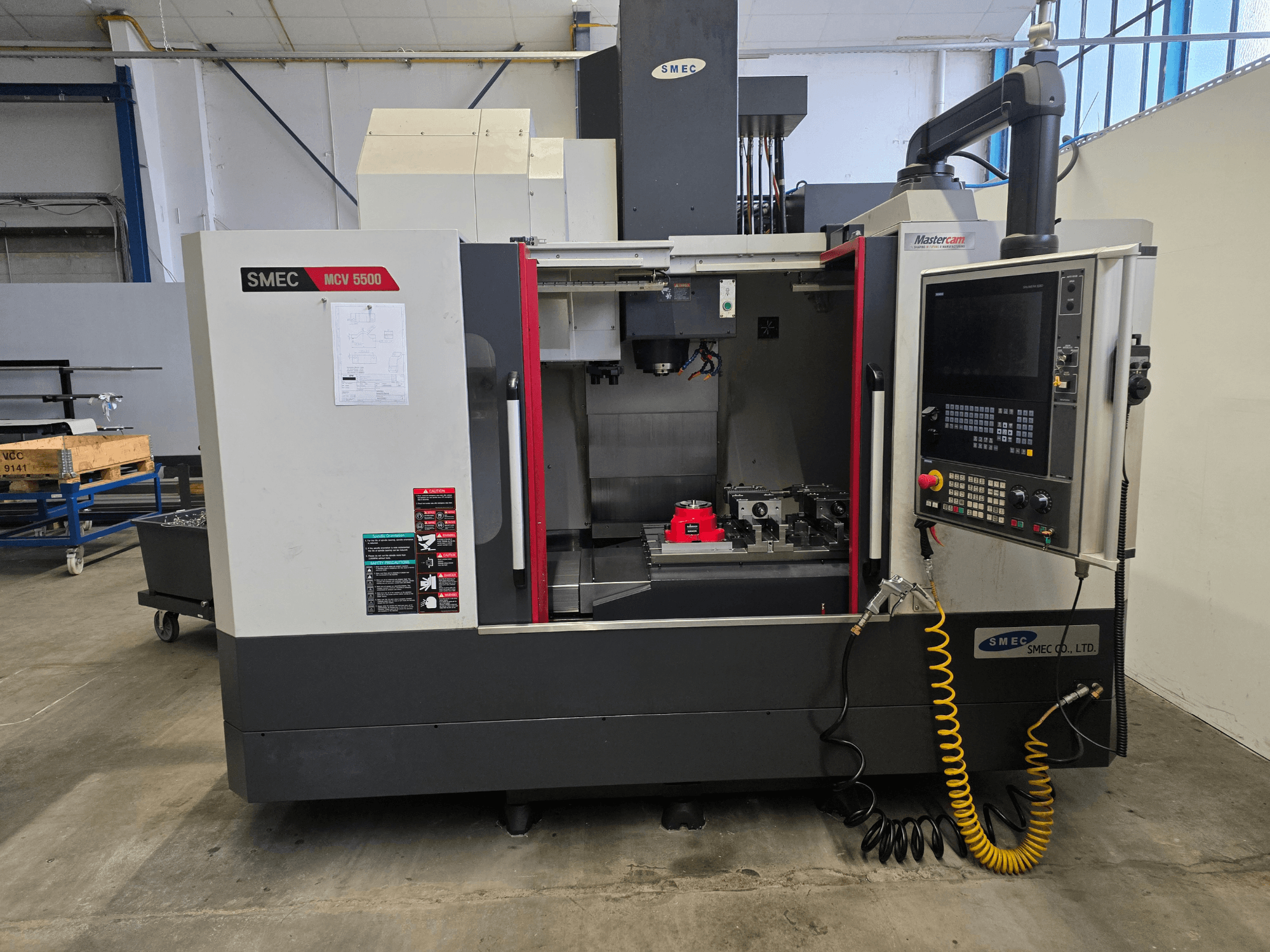

SMEC - MCV 5500DE-MIL-SME-2022-00001

- Sterowanie CNC: Siemens SINUMERIK 828D wraz z oprogramowaniem OPERATE i ShopMill

- Wymiary rowka teowego: 4 x 18H8 mm

- Odległość między rowkami typu T: 125 mm

- Odległość od środka wrzeciona do kolumny: 580 mm

- Odległość stołu od czoła wrzeciona: 130–650 mm

- Śruba kulowa osi X: Ø 40 x 12 mm

- Śruba kulowa osi Y: Ø 40 x 12 mm

- Śruba kulowa osi Z: Ø 40 x 10 mm

- Silnik posuwu osi X: 3 kW

- Silnik posuwu osi Y: 3 kW

- Silnik posuwu osi Z: 3 kW

- Przesuw szybki w osiach X/Y/Z: 36/36/30 m/min

- Prędkość posuwu w osiach X/Y/Z: 1–15 000 mm/min

- Silnik wrzeciona: 22 kW (30 min) / 18,5 kW (ciągły)

- Maks. moment obrotowy wrzeciona: 141 Nm

- Stożek wrzeciona: BBT 40

- Pojemność magazynu narzędzi: 30 pozycji

- Maks. waga narzędzia: 8 kg

- Maks. długość narzędzia: 300 mm

- Maks. średnica narzędzia: Ø 80 mm (Ø 125 mm przy sąsiednich pustych kieszeniach)

- Czas wymiany narzędzia: 1,6 s

- Czas między kolejnymi obróbkami: 5 s

- Pojemność zbiornika układu chłodzenia: 365 l

- Natężenie przepływu chłodziwa: 29,1 l/min

- Ciśnienie wewnętrzne chłodziwa (IKZ): 20 bar

- Pojemność układu hydraulicznego: 3,9 l

- Maksymalne ciśnienie w układzie hydraulicznym: 9 bar

- Maksymalne zapotrzebowanie na moc: 32 kVA

- Napięcie: 400 V

- Przyłącze sprężonego powietrza: 6 bar

- Wymiary maszyny (szer. x gł. x wys.): 3635 mm (wraz z przenośnikiem wiórów) x 2977 mm x 2778 mm

- Wyposażenie dodatkowe:

* Boczny przenośnik wiórów z taśmą zawiasową i rolkami

* Odpływ oleju z taśmą bezkońcową

* Agregat chłodzący z pistoletem do chłodziwa i płukaniem stołu

* Układ chłodzenia oleju wrzeciona

* Pistolet pneumatyczny

* Czytnik plików DXF

* Elektroniczne pokrętło ręczne

* 3-kolorowa lampka sygnalizacyjna stanu

* Oświetlenie obszaru roboczego
