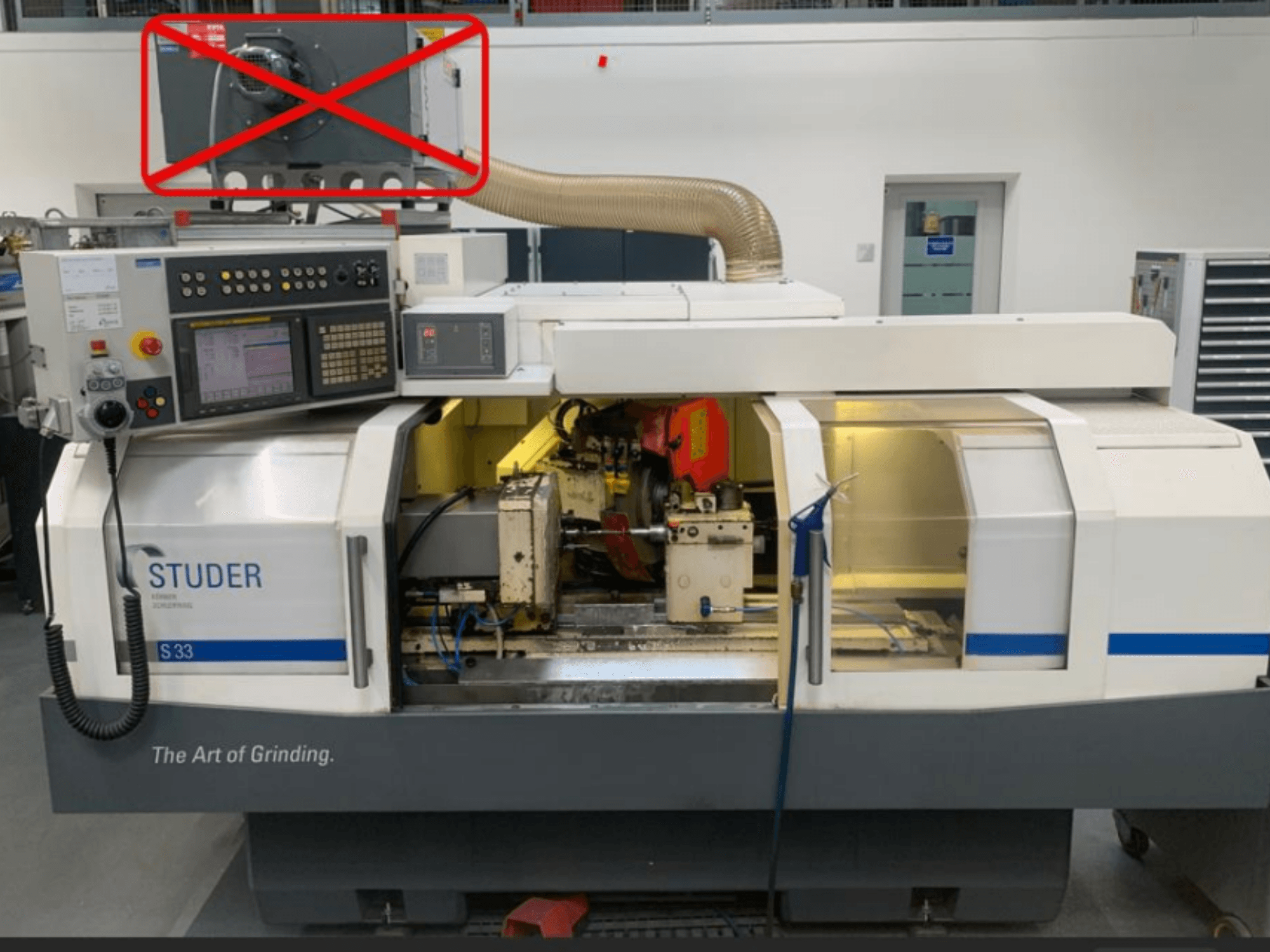

STUDER - S33DE-GRI-STU-2005-00001

• Zastosowanie: Budowa prototypów (bez pracy zmianowej)

• Godziny pracy: około 24 000

• Sterowanie: FANUC 21i-TB

• System odsysania nie wchodzi w skład zestawu

• Roczna konserwacja

• Wysokość środka: 175 mm

• Odległość między osiami: 650 mm

• Stojak maszyny: Granitan S 103

• Ściernica: 500 x 63 x 203 mm

• Liniowy system pomiarowy

• Otwór wrzeciona: 30 mm

• Prędkość obrotowa wrzeciona przedmiotu obrabianego: 1-1500 obr.

• Obrót stołu obrabianego: 8.5°

• Bezstopniowa regulacja kąta stożka (skala co 1°)

• Obciąganie ściernicy: promień, kąt

• Interfejs elektryczny do obciągania obrotowego

• Elektroniczne pokrętło

• Maksymalna prędkość obwodowa: 50 m/s

• Stała prędkość skrawania V

• Pneumatyczny podnośnik wrzeciona

• Pneumatyczny podnośnik konika

• Napęd przedmiotu obrabianego: Silnik serwo AC o mocy 1,6 kW

• Pompa chłodziwa: 100 l/min przy 2,5 bara

• Doprowadzanie chłodziwa przez wrzeciono przedmiotu obrabianego

• Czas przełączania szlifowanie wewnętrzne/zewnętrzne: 10 sek

• Promień przejścia/rozwiertak/cylinder

• Wrzeciono do szlifowania wewnętrznego: 1-20 000 obr.

• Pedał nożny do ruchu przy otwartych drzwiach

Dodatkowe wyposażenie

• Urządzenie do usuwania konika (w zestawie)

• Płyta obciągająca PCD R 0,5

• Dynamiczne urządzenie wyważające z czujnikami wyważania

• Wykrywanie szlifowania

• Wkładka sondy Marposs
