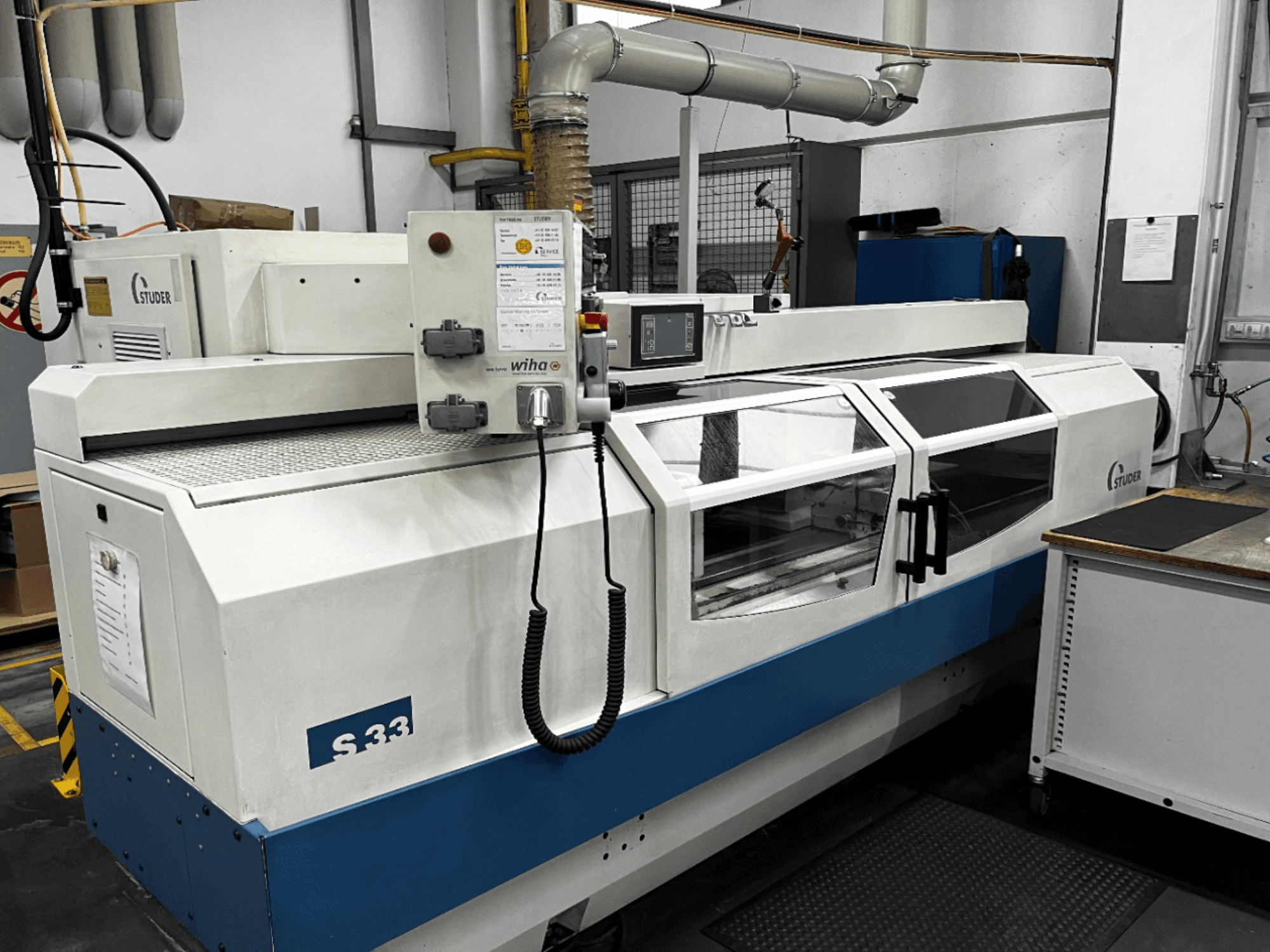

STUDER - S33 CNCDE-GRI-STU-2004-00001

• Odległość między osiami 1000 mm

• Wysokość centrum 175 mm

• Maks. długość przedmiotu obrabianego 1000 mm

• Maks. średnica przedmiotu obrabianego 175 mm

• Maks. masa przedmiotu obrabianego 120 kg

• Ciężar obrabianego elementu między centrami maks. 80 kg (1000 mm)

• Ciężar obrabianego elementu między środkami maks. 120 kg (650 mm)

• Obrotowy stół roboczy ±8,5°

• Granitowe łoże maszyny S103

• Skok osi X 285 mm

• Skok w osi Z 1000 mm

• Programowalna prędkość posuwu 0,001-5000 mm/min

• Bezpośredni system pomiarowy Rozdzielczość osi X 0,0001 mm

• Bezpośredni system pomiarowy Rozdzielczość osi Z 0,0001 mm

• Zakres obrotu głowicy szlifierskiej 0°-30°

• Średnica ściernicy maks. 500 mm

• Szerokość ściernicy 63 mm

• Otwór ściernicy 203,2 mm

• Średnica wrzeciona szlifierskiego 73 mm

• Moc silnika wrzeciona szlifierskiego 7,5 kW

• Prędkość obrotowa wrzeciona 3200 obr.

• Otwór wrzeciona głowicy roboczej 30 mm

• Moc napędu głowicy roboczej 3 kW

• Dokładność zaokrąglenia co najmniej 0,0004 mm

• Średnica pinoli konika 50 mm

• Stożek konika MK3

• Hydraulicznie uruchamiana pinola konika

• Pneumatyczny ruch konika

• Zasilanie 400 V ±10%

• Częstotliwość 50 Hz ±1 Hz

• Napięcie sterowania 24 V DC

• Sterowanie CNC Fanuc 21i-TB

• Pamięć programu 64 kB

• Pojemność programu 125 programów

• System chłodzenia dla emulsji

• Wydajność pompy chłodziwa 40 l/min przy 3 barach

• Pojemność papierowego filtra taśmowego 375 litrów

• Szerokość włókniny filtracyjnej 1000 mm

• Wydajność odsysania mgły do 1800 m³/h

• Wymiary maszyny 3,5 m x 3 m x 2,2 m

• Masa maszyny 4000 kg

• Oświetlenie maszyny 24 V 36 W

• Wykorzystanie 40%

Dodatkowe wyposażenie

OPCJONALNIE za dodatkową opłatą

• 9x kołnierz

• 1x stabilna podpórka Studer z osłoną ochronną

• Urządzenie do wyważania
