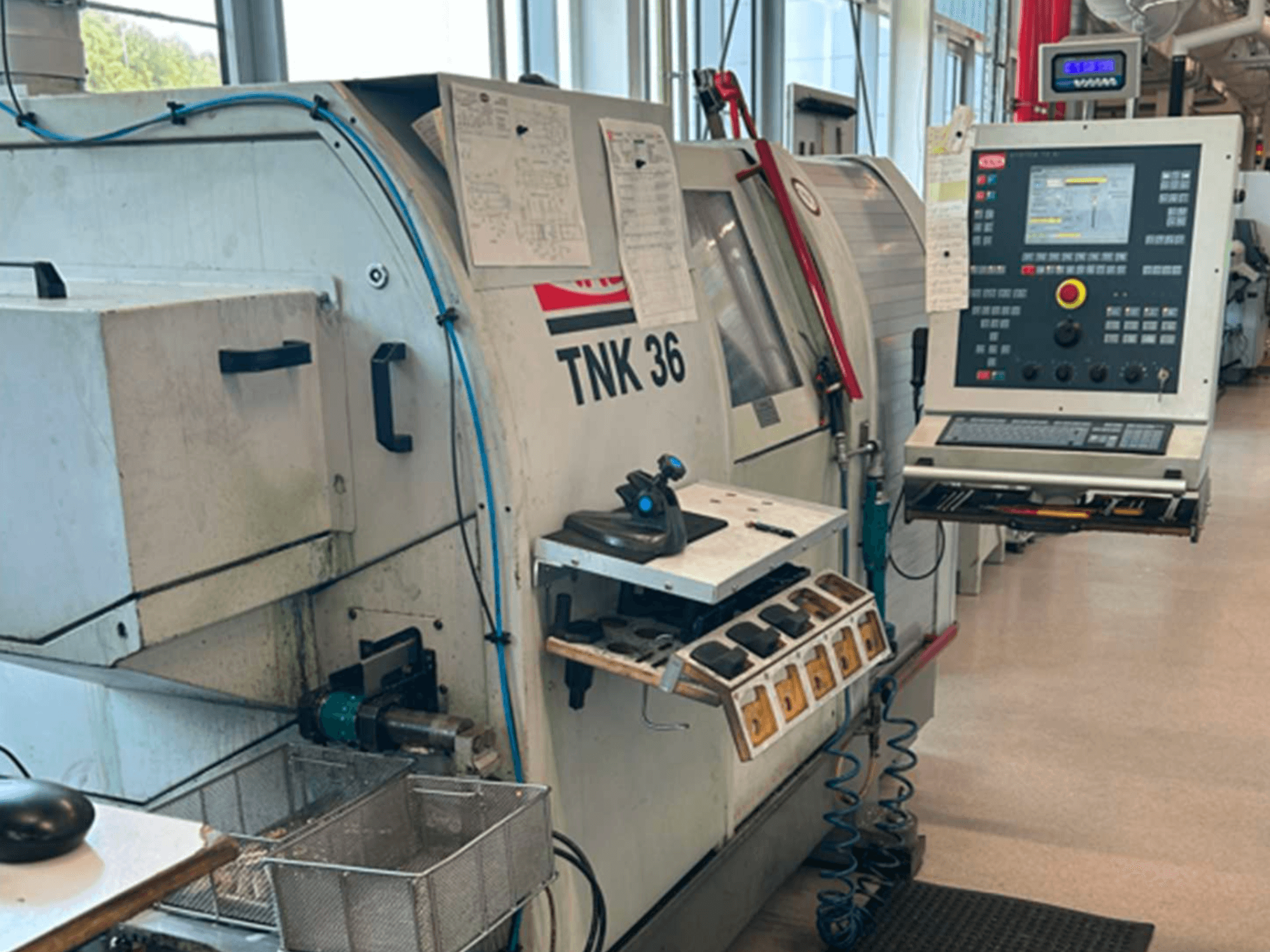

TRAUB - TNK 36DE-TUR-TRA-2002-00002

• 14-calowy ekran płaski

• Dodatkowy interfejs V24 RS232 w szafie elektrycznej

• Interfejs MDE w szafie elektrycznej (stan maszyny i licznik części)

• Sztywne gwintowanie bez uchwytu kompensacyjnego

• Funkcja Polyform dla osi C

• Monitorowanie narzędzi

• Średnica otworu wrzeciona głównego: 36 mm

• Moc napędu wrzeciona głównego: AC 6,7 / 10,7 kW

• Oś C wrzeciona głównego

• Zmotoryzowane wrzeciono pomocnicze

• Otwór wrzeciona pomocniczego: 32 mm

• Prędkość wrzeciona pomocniczego: 6 300 obr./min

• Skok osi Z wrzeciona pomocniczego: 250 mm

• Prędkość posuwu szybkiego w osi Z wrzeciona pomocniczego: 30 m/min

• Oś C wrzeciona przeciwbieżnego

• Urządzenie dociskowe wrzeciona przeciwbieżnego

• Wyrzutnik obrabianego elementu

• Zwiększona siła posuwu

• Uchwyt Hainbuch Axfix

• Skok X2: 50 mm

• Skok Y2: ±20 mm

• Przesuw w osi Z2: 100 mm

• Przesuw szybki w osi X2: 15 m/min

• Szybki przesuw w osi Y2: 15 m/min

• Przesuw szybki w osi Z2: 15 m/min

• 12 narzędzi napędzanych (poprzez napęd centralny)

• Prędkość narzędzia napędzanego: 6 000 obr./min

• Elektroniczna skrzynia biegów

• Skok osi X3: 370 mm

• Skok osi Z3: 250 mm

• Szybki przesuw w osi X3: 30–60 m/min

• Szybki przesuw w osi Z3: 30 m/min

• 5 narzędzi napędzanych

• Średnica uchwytu narzędziowego: 40 mm

• Prędkość narzędzia napędzanego: 6 000 obr./min

• Zwiększona siła posuwu

• Skok osi X4: 73 mm

• Przesuw w osi Y4: ±50 mm

• Szybki przesuw w osi X4: 15 m/min

• Szybki przesuw w osi Y4: 15 m/min

• 5 narzędzi napędzanych

• Średnica uchwytu narzędziowego: 40 mm

• Prędkość narzędzia napędzanego: 6 000 obr./min

• Lewostronny przenośnik obrabianego elementu

• Pneumatyczny chwytak do obrabianych elementów

• Szczęki chwytaka: Ø5–8 mm / Ø8–20 mm / Ø20–36 mm

• Maksymalna długość obrabianego elementu: 200 mm

• Maksymalna średnica obrabianego elementu: 32 mm

• Kompaktowy filtr taśmowy RESY

• Agregat chłodzący

• Pojemność zbiornika chłodziwa: ok. 360 l

• Ciśnienie chłodziwa: 7 bar

• Przepływ chłodziwa: 50 l/min

• Chłodziwo przepływające przez narzędzie: 30 bar

• Pistolet do chłodziwa

• Moc przyłączna: 22 kW

Wyposażenie opcjonalne, nie wchodzi w skład zestawu:

• Przenośnik taśmowy z zawiasami KNOLL 240S-1/100 (wysokość wyładunku: 950 mm)

• Przygotowanie do podajnika prętów (rury prowadzące Ø25 / Ø36)

• Obrotowy ogranicznik przedmiotu obrabianego (trzpień 16 × 16 mm)

• System monitorowania kolizji Brankamp CMS 100 (wrzeciono główne i przeciwne)

• Podajnik prętów FMB Turbo 5-42 XT / 3200 „C”

• W zestawie podstawowy zestaw statycznych i napędzanych uchwytów narzędziowych
