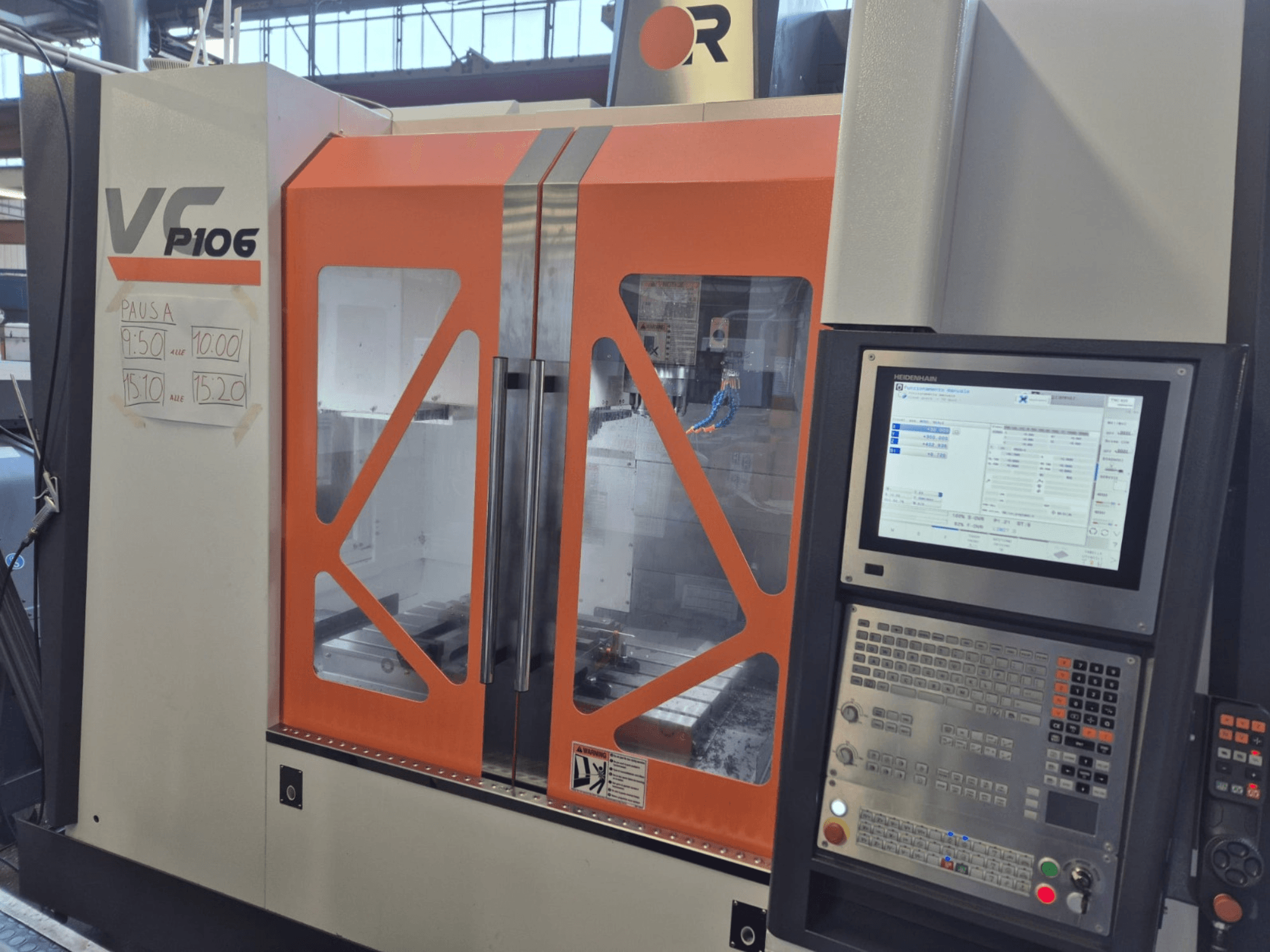

Victor - Vcenter P106IT-MIL-VIC-2023-00001

Dodatkowe informacje

• Przejazdy: Oś X 1060 mm, oś Y 600 mm, oś Z 560 mm

• Szybki posuw X/Y/Z: 32 / 48 m/min

• Moc serwomotoru osi: 3 kW

• Średnica śruby kulowej: 40-45 mm

• Skok śruby kulowej: 16 mm

• Szerokość prowadnicy: 45-35 mm

• Przyspieszenie osi: 0.5-0.7 G

• Tabela

  • Rozmiar: 520 × 1120 mm

  • Maks. obciążenie: 600 kg

  • Rowki teowe: 5 × 18 × 100 mm

• Maksymalna prędkość: 12000 obr.

• Stożek wrzeciona: BBT-40

• Moc silnika: 11-15 kW

• Pojemność zmieniacza narzędzi: 30 narzędzi

• Maksymalna średnica narzędzia (przylegające puste): 75 (150) mm

• Maksymalna długość narzędzia: 300 mm

• Maksymalna waga narzędzia: 7 kg

• Czas wymiany narzędzia: 2,3 s.

• Jednoczęściowa podstawa i kolumna z żeliwa Meehanite z przewymiarowanymi żebrami zapewniającymi wysoką sztywność

• Stabilizowana na zewnątrz przez co najmniej 6 miesięcy w celu usunięcia naprężeń wewnętrznych

• Zaprojektowana z myślą o wydajnym odprowadzaniu wiórów i łatwym dostępie dla operatora

• Konstrukcja opracowana przy użyciu metody elementów skończonych (FEA) w celu uzyskania optymalnej sztywności i tłumienia drgań

• Prowadnice liniowe na podstawie (osie X/Y) i kolumnie (oś Z)

• Podwójne przenośniki ślimakowe do usuwania wiórów
