BIESSE - Rover A Edge 1643PL-CNC-BIE-2017-00001

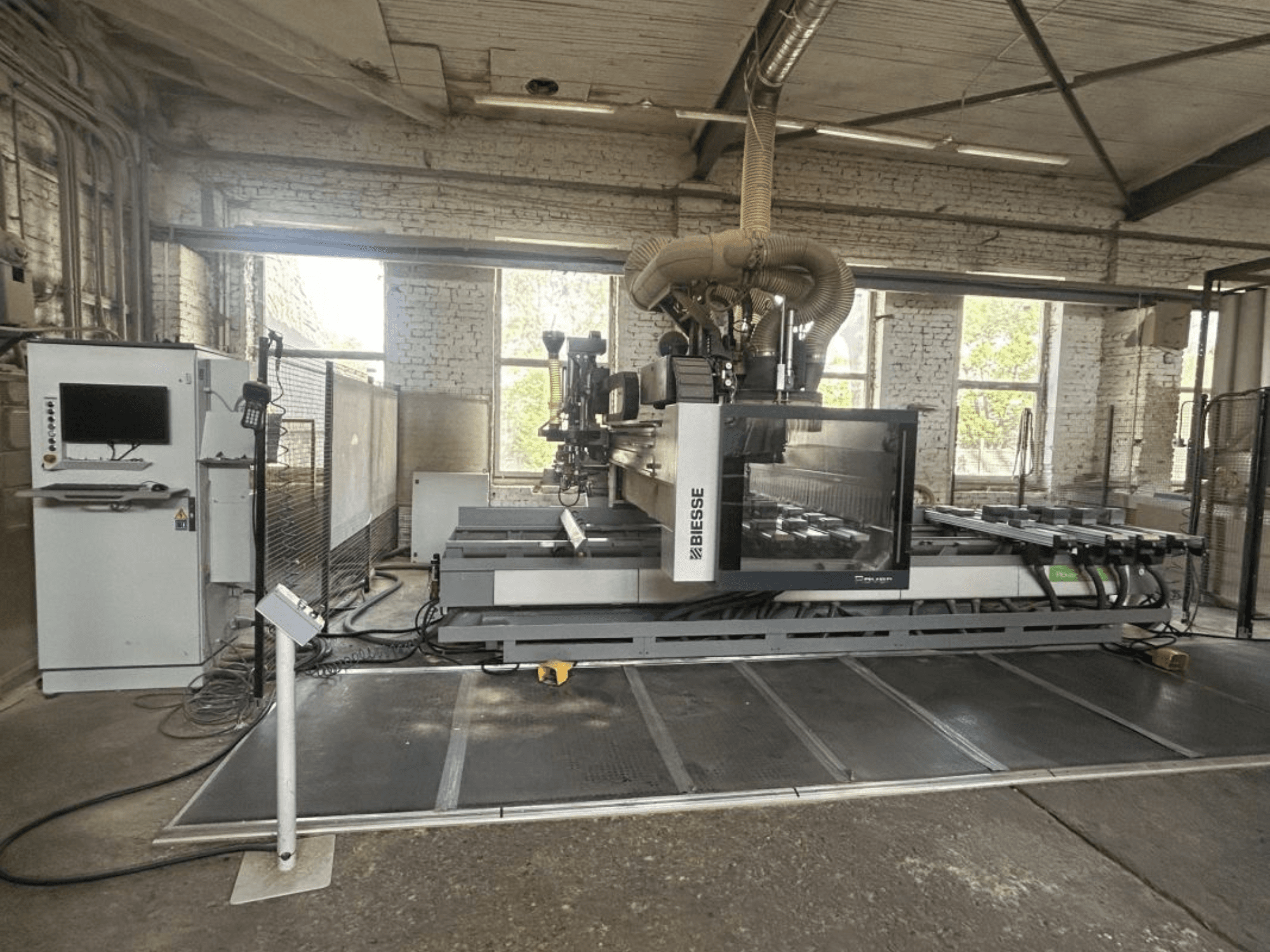

BIESSE ROVER A 1643 EDGE – Dane techniczne Typ maszyny: Centrum obróbcze CNC z funkcją oklejania krawędzi

Model: ROVER A 1643 EDGE

Przeznaczona do obróbki i oklejania krawędzi paneli kształtowych/profilowanych. Konfiguracja przedstawiona w dokumentacji wskazuje na układ 5-osiowy. Obszar roboczy: Obszar roboczy w osi X: 4 320 mm Zakres ruchu wahadłowego w osi X: 1 620 mm Obszar roboczy w osi Y: ok. 1 580–1 660 mm Skok w osi Z: 180 mm Obszar roboczy w osi X podczas oklejania krawędzi: 3 300 mm Obszar roboczy w osi Y przy oklejaniu krawędzi: 1 540 mm Maksymalna szerokość załadunku w osi Y: 1 900 mm, z możliwością przedłużenia do 2 100 mm

Agregat 5-osiowy Głowica obróbcza 5-osiowa

Oś C: płynny obrót o 360°

Oś B: płynny obrót o 360°

Prędkość osi B: 18 obr./min

Prędkość osi C: 18 obr./min

Maksymalna prędkość wrzeciona: 24 000 obr./min

Moc:

11 kW w cyklu S1

13 kW w cyklu S6

Maksymalny kąt podcięcia: -10°

Kontrola kolizji dla jednostki 5-osiowej

Przygotowanie do pracy z agregatem na jednostce 5-osiowej

Stół roboczy i mocowanie Stół roboczy ATS

8 belek nośnych

32 ruchome wózki

32 pneumatyczne przyssawki próżniowe

Przyssawki regulowane co 15°

Układ pneumatyczny podzielony na 2 strefy robocze w osi X Wydajność pompy próżniowej: 250 m³/h

6 belek podnoszących ułatwiających załadunek i rozładunek

28 czujników wykrywających opuszczone ograniczniki

Ograniczniki i pozycjonowanie

8 tylnych ograniczników

8 ograniczników środkowych

4 ograniczniki boczne, 2 po lewej + 2 po prawej

2 dodatkowe ograniczniki boczne

4 wyjmowane ograniczniki środkowe, 2 po lewej + 2 po prawej

2 dodatkowe ograniczniki środkowe

Pneumatyczne ustawianie i opuszczanie ograniczników

Zespół wiertniczy z głowicą wiertniczą BH 24L

13 niezależnych wrzecion pionowych

5 niezależnych wrzecion poziomych

Piła do rowkowania Ø120 mm

Maksymalna głębokość rowkowania: 25 mm

Prędkość obrotowa wrzeciona programowalna do 6 000 obr./min

Zmieniacz narzędzi: 16-pozycyjny obrotowy magazyn narzędzi Zamontowany na wózku osi X

Dla narzędzi i agregatów Maksymalna waga narzędzia/agregatu: 7,5 kg Całkowite maksymalne obciążenie magazynu: 55 kg

Agregat do oklejania krawędzi Agregat do oklejania krawędzi GU60A

Do paneli o grubości do 60 mm

Prędkość oklejania krawędzi do 20 m/min

System z podwójnymi rolkami dociskowymi

Zbiornik kleju z systemem kleju topliwego

Lampa do podgrzewania krawędzi, 600 W

System podawania krawędzi sterowany numerycznie (NC)

Automatyczne cięcie krawędzi

Czujnik wykrywający zamknięte kształty geometryczne

Akcesoria do oklejania krawędzi 2-rolkowy magazyn taśmy montażowej zamontowany na wózku X

Maksymalna średnica rolki: 800 mm

Maksymalna wysokość obrzeża: 65 mm

Narzędzie do zaokrąglania narożników Ø85 mm,

Zespół piły HSK F63

HSK F63 do cięć i rowków, maks. średnica tarczy 215 mm Maksymalna prędkość piły: 8 400 obr./min Maksymalna głębokość cięcia przy użyciu tarczy o średnicy 215 mm: 68 mm

Agregaty do przycinania krawędzi

Zespoły do skrobania kleju i obróbki krawędzi

Zestawy narzędzi do różnych grubości krawędzi

Oprogramowanie bSolid – moduł podstawowy Środowisko CAD 2D Import plików DXF, CIX i BPP Symulacja obróbki 3D Zarządzanie narzędziami Zarządzanie obróbką 5-osiową poprzez pozycjonowanie

Tworzenie programów z wykorzystaniem kreatora

Bezpieczeństwo Zgodność z normą CE

Maty bezpieczeństwa Bariery bezpieczeństwa

Czujniki bezpieczeństwa

Zmodyfikowany system bezpieczeństwa umożliwiający załadunek w osi Y do 2 100 mm Podsumowanie

Jest to dobrze wyposażone centrum obróbcze BIESSE ROVER A 1643 EDGE z sterowaniem CNC, 5-osiową głowicą obróbczą oraz pakietem do oklejania krawędzi. Dokumentacja przedstawia ciągły obrót osi B i C, programowanie 5-osiowe, kontrolę kolizji 5-osiowej oraz dedykowany kołnierz agregatu dla jednostki 5-osiowej, więc na podstawie tych dokumentów należy traktować tę maszynę jako maszynę 5-osiową.

Uwaga:

Dane techniczne i opisy są kopiami oryginalnego potwierdzenia zamówienia. Informacje te mają charakter wyłącznie informacyjny i nie są wiążące.
