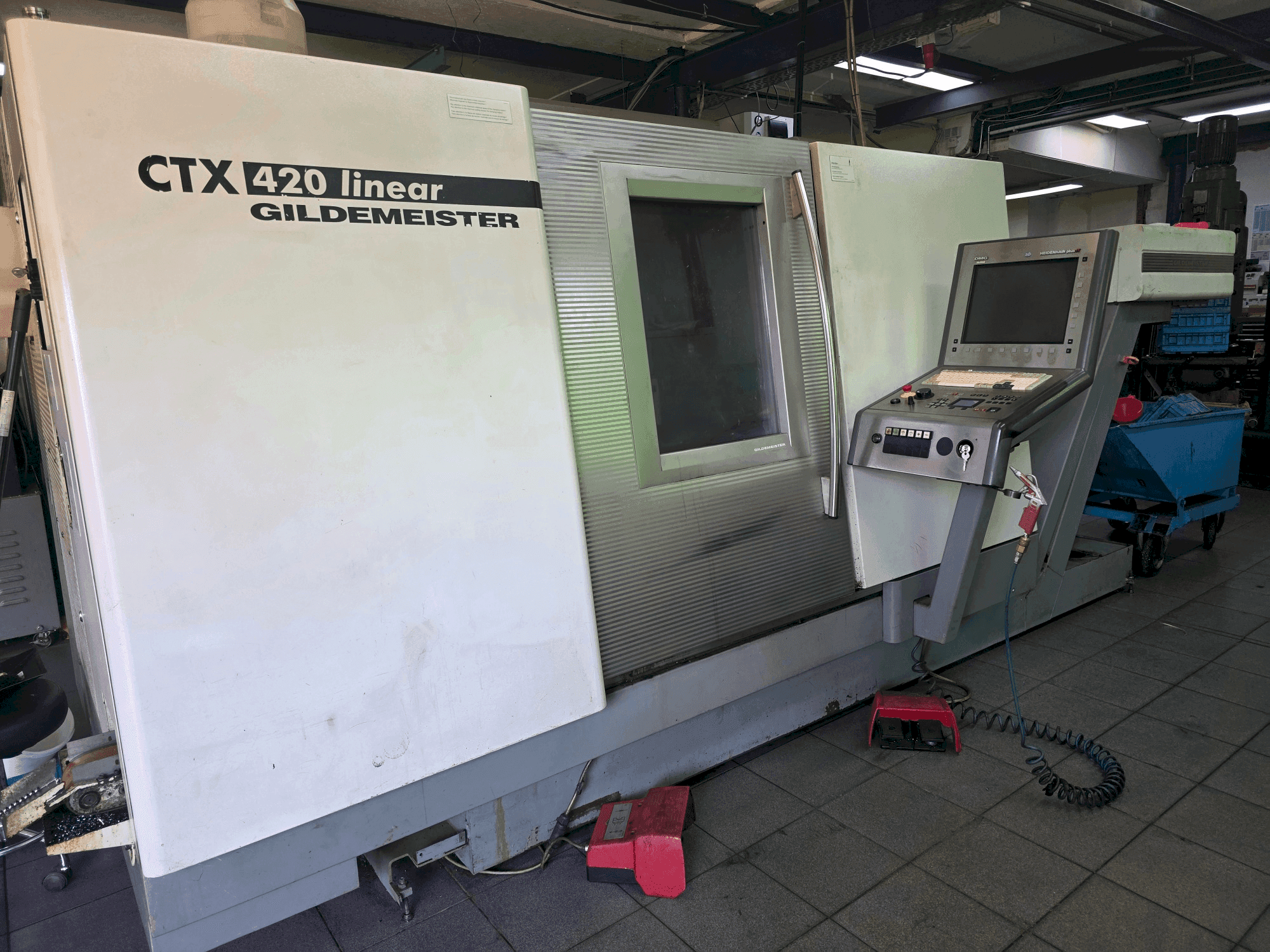

Gildemeister - CTX 420 linearDE-TUR-GIL-2008-00003

• Oś C

• Oś Y

• Częściowo wydrążone urządzenie mocujące

• Zacisk różnicowy dla wrzeciona głównego

• Urządzenie do zbierania obrabianych przedmiotów, sterowane pneumatycznie, z przenośnikiem taśmowym, dla części o wymiarach d 65 mm x 200 mm długości

• Całkowicie zmodernizowana głowica narzędziowa

• W zestawie zapas ogonowy

• Urządzenie do pomiaru narzędzi w obszarze roboczym, automatycznie obracające się (ograniczenia: szczęki mocujące urządzenia mocującego nie mogą przekraczać 280 mm)

• Sterowanie CNC: HEIDENHAIN Plus iT

• Mocowanie: Częściowo wydrążone urządzenie mocujące

• Wsparcie: Konik

• Stan: Maszyna całkowicie gotowa do toczenia


Podstawowe dodatki i funkcje

• Rozszerzenie sterowania (B-A0111): Rozszerzenie sterowania TurnPlus dla CTX 420/520 Linear 8

• Zacisk wrzeciona (B-B0030): Zacisk różnicowy dla wrzeciona głównego 9

• Pomiar narzędzia (B-H2305): Urządzenie do pomiaru narzędzia w obszarze roboczym, automatycznie obracające się w 10 Uwaga: Okrąg obrotu szczęk mocujących urządzenia mocującego nie może przekraczać 280 mm podczas korzystania z urządzenia pomiarowego11.

• Separator mgły olejowej (B-H2310): Separator mgły olejowej przez mechaniczny filtr przemysłowy, $1500\ m^{3}/h$ 12

Pakiet do obróbki prętów (B-E2302)

Pakiet składa się z: 13 - Wydrążone urządzenie mocujące, Ø 68 mm 14 - Urządzenie do usuwania detali, sterowane pneumatycznie, z przenośnikiem taśmowym 15 Dla detali do: $\text{\O 65 mm}\times\text{200 mm}$ długości 16 - Przyłącze do podajnika prętów lub magazynu załadunku prętów 17 - Lampka sygnalizacyjna 4-kolorowa 18

Usługi i dokumentacja

• Serwis urządzenia chwytającego (B-Z0010): Montaż/test działania (dostarczonego) uchwytu elektrycznego w zakładzie dostawczym, ewentualnie wraz z regulacją kołnierza uchwytu19. Uwaga: Należy również dostarczyć element łączący i niezbędny kołnierz uchwytu20.

Wyposażenie dodatkowe

• Przenośnik wiórów

• Separator mgły olejowej przez mechaniczny filtr przemysłowy, 1500 m³/h

• Przetwarzanie pasków opakowań G

• 4-kolorowa lampka sygnalizacyjna

• Wydrążone urządzenie zaciskowe, Ø 68 mm

• Belka podnosząca w zestawie

• 1 zestaw dokumentacji maszyny

Opcjonalnie:

• 10x AGW osiowe

• 10x AGW promieniowe

• 39 uchwytów do wytaczania

• 29 uchwytów do toczenia

• 2x narzędzia tokarskie

• 3x uchwyty do mieczy tnących

• 1x uchwyt mocujący Berg typu KH 200

• 93x zestaw szczęk do uchwytu 3-szczękowego
