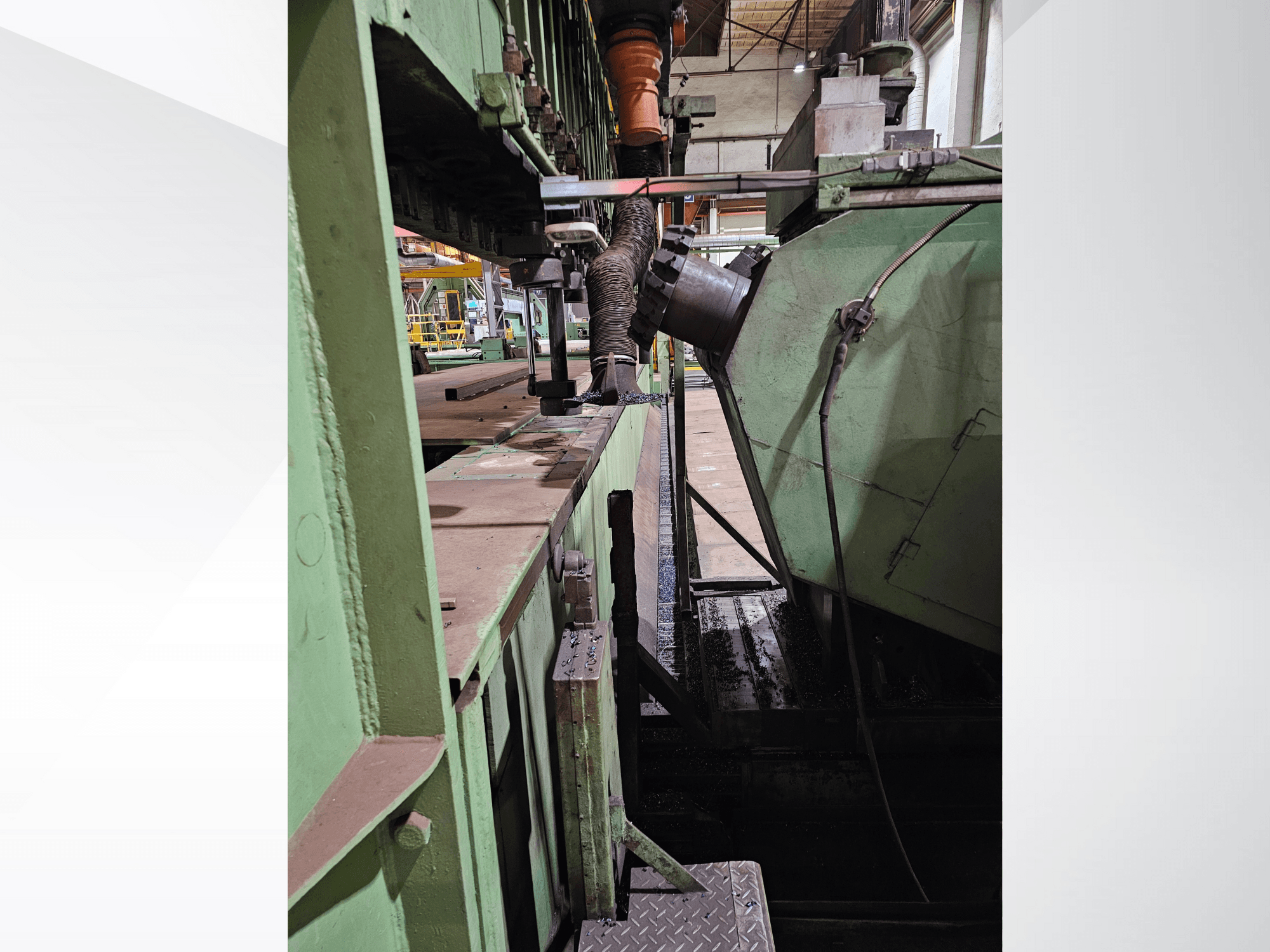

Ta 3-osiowa jednostronna frezarka krawędziowa do blachy GRABENER została wyprodukowana w 1984 roku. Charakteryzuje się mocnym silnikiem prądu stałego o mocy 50 kW, prędkością wrzeciona do 500 obr/min i maksymalnym momentem obrotowym 2000 Nm. Maszyna oferuje szerokie możliwości przesuwu z 15 900 mm w osi x i szybkim przesuwem do 8 000 mm/min. Idealna do precyzyjnego frezowania z zakresem obrotu +/-45°. Skontaktuj się z nami, aby uzyskać więcej informacji o tej maszynie.
Informacje o maszynie
- marka: GRABENER
- rok: 1984
- MODEL: Single-sided sheet metal edge milling machine
- zastosowanie: Inne maszyny do obróbki blach
- Lokalizacja: Niemcy
- rodzaj maszyny: Maszyna do blachy
Dane techniczne - GRABENER Single-sided sheet metal edge milling machine
Wymiary
- Waga maszyny: 23000 kg
Ruch osi
- Liczba osi: 3
- Skok osi X: 15900 mm
- Skok osi Y: 500 mm
- Skok osi Z: 790 mm
Informacje dodatkowe
Zakres obrotu wrzeciona frezującego: ±45°
Wrzeciono i oprzyrządowanie
Moc napędu wrzeciona frezującego (silnik prądu stałego): 50 kW
Średnica wrzeciona na przednim łożysku: 160 mm
Wewnętrzny uchwyt narzędziowy: ISO 50 (DIN 2079)
Zewnętrzny uchwyt narzędziowy: ISO 60
Mocowanie narzędzia: ręczne za pomocą pręta gwintowanego M24
Prędkości i moment obrotowy
Prędkości wrzeciona: bezstopniowa regulacja, 2 zakresy, 50-500 obr.
Zakres 1: 50-250 obr.
Zakres 2: 100-500 obr.
Przyrost prędkości: 1:2
Stały zakres mocy: 160 obr.
Maks. moment obrotowy wrzeciona: 2 000 Nm
Maksymalna prędkość obrotowa wrzeciona: 2°/s
Posuwy
Posuw frezowania w X: 40-4,000 mm/min (płynna regulacja)
Szybki przesuw X: 8 000 mm/min
Prędkość regulacji Y/Z: 20-500 mm/min (płynna regulacja)
Szybki przesuw Y/Z: 1 000 mm/min
Dokładność
Dokładność wyświetlania/pozycjonowania (3 osie): 0,1 mm
Parametry elektryczne
Napięcie robocze: 380 V, 50 Hz
Napięcie sterowania: 220 V
Odległości i wymiary
Stół mocujący do wsuniętej, poziomej osi wrzeciona: 500 mm
Podpora policzkowa (podłoga) do środka wrzeciona w pionowym położeniu środkowym: 1300 mm
Stół mocujący do środka prowadnicy podporowej: 2 300 mm
Długość policzka i prowadnicy podporowej: 16 800 mm
*Mogą występować różnice pomiędzy podanymi danymi a rzeczywistymi wartościami, należy to potwierdzić u przedstawiciela handlowego.
