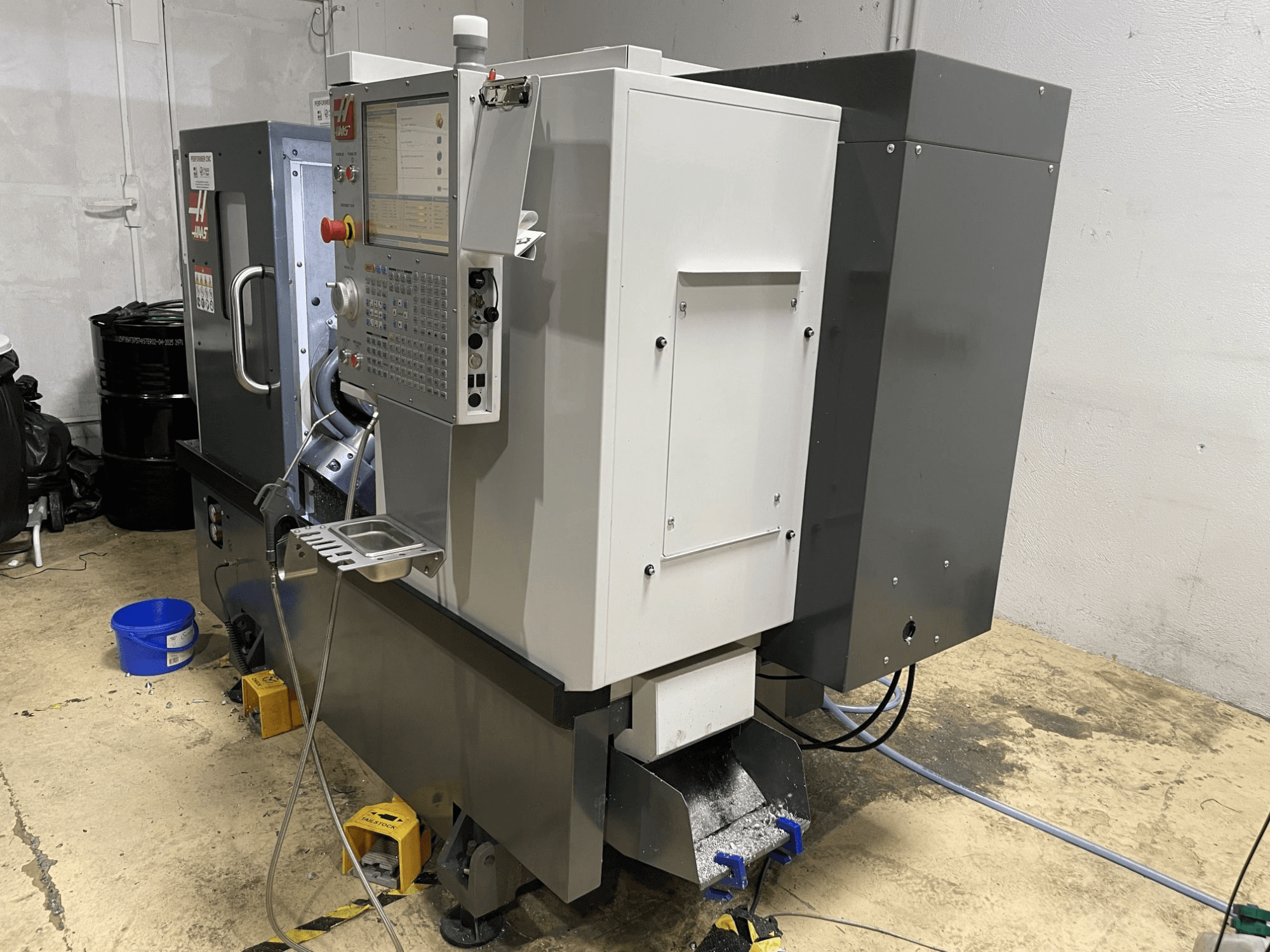

HAAS - ST-15Y FR-TUR-HAA-2020-00001

Wydajność

• Średnica uchwytu: 210 mm

• Maksymalny promień obrotu detalu: 419 mm

• Maksymalna średnica cięcia (rewolwer BOT lub VDI): 305 mm

• Maksymalna długość cięcia: 406 mm

• Przeznaczenie do prętów: 64 mm

Prędkości posuwu (szybki)

• Oś X: 12,0 m/min

• Oś Y: 12,0 m/min

• Oś Z: 30,5 m/min

Silniki osi (maksymalny moment obrotowy)

• Oś X: 10 676 N

• Oś Y: 10 231 N

• Oś Z: 16 458 N

Wrzeciono

• Końcówka wrzeciona: A2-6

• Otwór wrzeciona: 88,9 mm

• Maksymalny moment obrotowy wrzeciona: 203 Nm przy 500 obr./min

Oś C wrzeciona głównego

• Moc osi C: 3,7 kW

• Maksymalna prędkość: 60 obr./min

• Dokładność pozycjonowania: ±0,02°

• Siła zacisku hamulca: 4448 N

• Średnica hamulca: 366 mm

• Moment trzymania hamulca: 190 Nm

• Sterowanie: ruch interpolowany i pozycjonowanie

Głowica rewolwerowa i oprzyrządowanie

• Liczba rewolwerów: 1

• Liczba gniazd narzędziowych: 12

• Stożek narzędzia: VDI40

• Obracające się narzędzia: Tak

• Prędkość obracających się narzędzi: 4000 obr./min

• Konfiguracja rewolweru: 12-pozycyjny rewolwer VDI

Konik

• Typ: konik hydrauliczny

• Skok wrzeciona: 95 mm

• Ręczne pozycjonowanie korpusu: 508 mm

• Zakres siły docisku: 623–5027 N

Chłodziwo i powietrze

• Pojemność chłodziwa: 114 L

• Wymagane zużycie powietrza: 113 l/min przy ciśnieniu 6,9 bar

Parametry elektryczne

• Napięcie wejściowe prądu przemiennego (3-fazowe, wysokie): 440 VAC

• Natężenie prądu przy pełnym obciążeniu (3-fazowe, wysokie): 20 A

• Natężenie prądu przy pełnym obciążeniu (3-fazowe, wysokie): 40 A

Uwagi dotyczące konfiguracji

• Oś C: Tak

• Oś Y: Tak

• Narzędzia napędzane: Tak

• Wrzeciono przeciwbieżne: Nie

Liczba godzin pracy od włączenia zasilania: 4 500 h
