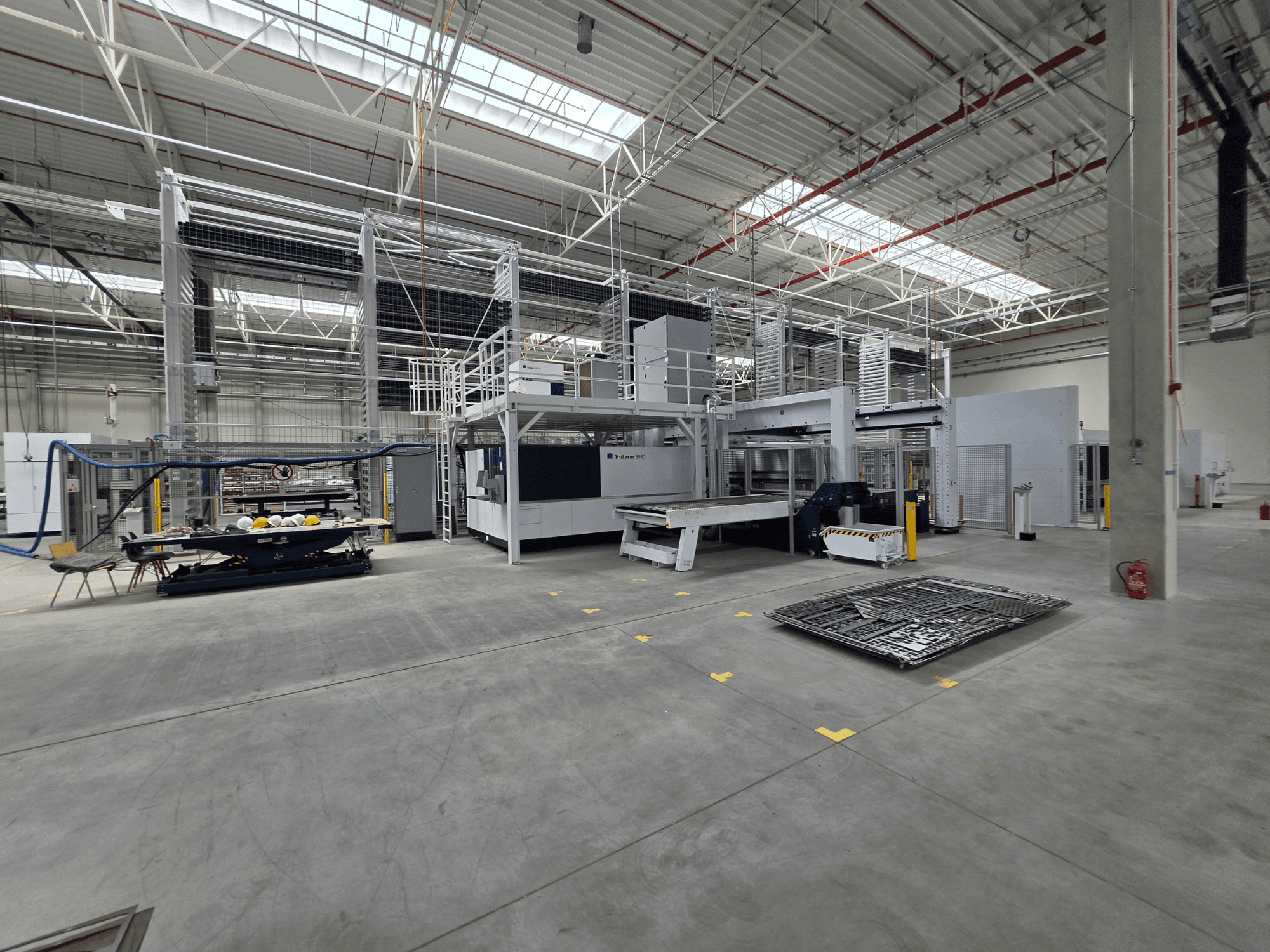

TRUMPF - Automated Sheet Metal Production SystemPL-OTH-TRU-2022-00001

• System magazynowy: STOPA Compact II

  • Typ: Zautomatyzowany system magazynowania blach z chaotycznym zarządzaniem składowaniem

  • Wysokość magazynowa: 7 900 mm

  • Format blachy: 3 050 x 1 525 mm

  • Maksymalne obciążenie na jedno miejsce magazynowe: 3 000 kg

  • Liczba miejsc magazynowych: 266

  • Całkowita pojemność magazynowa: 798 t

  • Konfiguracja: 8 sekcji/wież, do 37 poziomów magazynowych na sekcję

  • Wymiary palety: GF 3050 x 1525 x 90 mm

  • Typy palet: SPO, SPMgl

  • Wysokości załadunku: 185 / 275 / 460 mm

  • Funkcje: automatyczne składowanie i pobieranie materiałów; automatyczne dostarczanie materiałów do połączonych komórek produkcyjnych; interfejs magazynowy dla zintegrowanych maszyn produkcyjnych

• Sterowanie magazynowaniem

  • System operacyjny serwera: Windows Server 2022

  • Centralne zarządzanie magazynem i zautomatyzowane zarządzanie przepływem materiałów

  • Integracja z urządzeniami produkcyjnymi TRUMPF

• Połączone komórki produkcyjne

  • TRUMPF TruLaser 5030 fiber (L76)

    • Typ maszyny: 2D laserowa wycinarka z napędem CNC

    • Obszar roboczy: 3 000 x 1 500 mm

    • Źródło lasera: TruDisk 6001, 6 000 W

    • Sterowanie CNC: Siemens SINUMERIK 840D sl

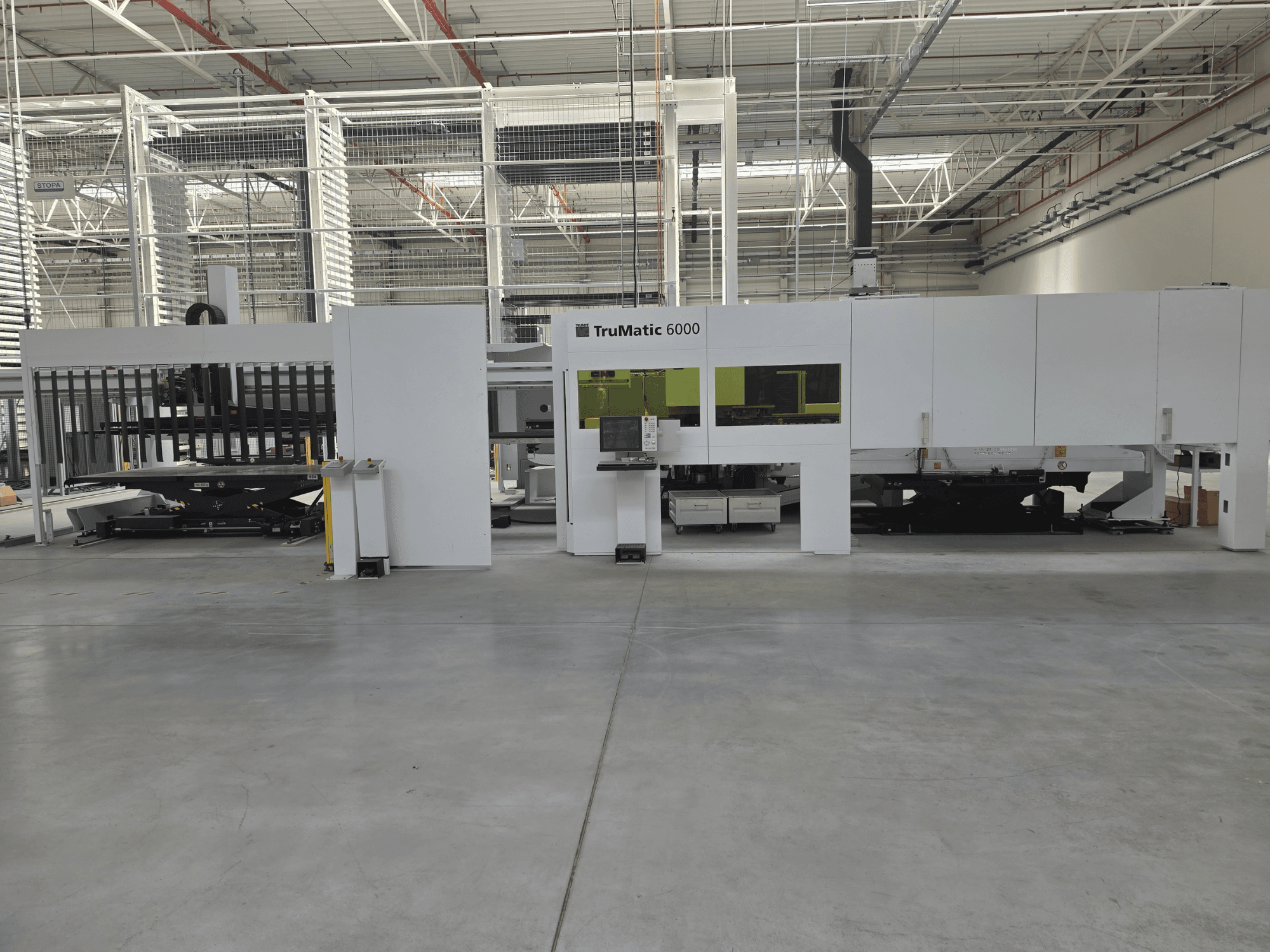

  • TRUMPF TruMatic 6000 fiber

    • Typ maszyny: Kombinowana maszyna do wykrawania CNC i cięcia laserem światłowodowym

    • Obszar roboczy: 3 050 x 1 550 mm

    • Źródło lasera: TruDisk 3001, 3 000 W

    • Maksymalna siła wykrawania: 180 kN

    • Liniowy magazyn narzędzi: 25 pozycji

  • TRUMPF TruBend Center 7030 (B34) – Komora 1

    • Typ maszyny: Automatyczne centrum gięcia blach

    • Maksymalna długość gięcia: 3 123 mm

    • Maksymalna grubość: stal konstrukcyjna 3,0 mm; stal nierdzewna 2,2 mm; aluminium 4,0 mm

    • Maksymalna wysokość skrzynki: 220 mm

  • TRUMPF TruBend Center 7030 (B34) – Komora 2

    • Takie same parametry techniczne jak w komórce 1

• Funkcjonalność systemu (podsumowanie)

  • Centralny, zautomatyzowany system magazynowania i pobierania surowego materiału blachowego

  • Automatyczne dostarczanie materiału do połączonych komórek laserowych, wykrawająco-laserowych oraz gięcia paneli

  • Automatyczny transfer między stacjami magazynowymi a produkcyjnymi

  • Scentralizowana obsługa arkuszy o dużej wydajności

• Główna konfiguracja systemu

  • 1 x zautomatyzowany system magazynowania blach STOPA Compact II

  • 1 x komórka do cięcia laserowego 2D TRUMPF TruLaser 5030 fiber

  • 1 x komórka wykrawania i cięcia laserowego TRUMPF TruMatic 6000 fiber

  • 2 x automatyczne komory gięcia blach TRUMPF TruBend Center 7030

Wyposażenie dodatkowe

• Do TRUMPF TruLaser 5030 fiber (L76)

  • Automatyczna zmieniarka palet

  • LiftMaster Compact 1530 (automatyczny załadunek i rozładunek)

  • Przyłącze/interfejs magazynowy STOPA

• Do TRUMPF TruMatic 6000 fiber

  • SheetMaster 3000 x 1500 mm (automatyczna obsługa arkuszy)

  • GripMaster 3000 x 1500 mm

  • Integracja z systemem magazynowym/interfejs

• Do TRUMPF TruBend Center 7030 (obie komory)

  • 2-osiowy manipulator do obróbki elementów

  • 5-osiowy ogranicznik tylny

  • Manipulator obrotowy

  • ToolMaster Bend

  • Automatyczny system załadunku i rozładunku

  • Interfejs magazynowy

• W całym systemie

  • Centralny serwer zarządzania pamięcią masową (Windows Server 2022)
