UNION - T105DE-MIL-UNI-1999-00001

Name: UNION T105
Brand: UNION
SKU: DE-MIL-UNI-1999-00001
Price: 293150 PLN
Availability: InStock

293 150 zł

Cena GINDUMAC

(Ex works)

UZYSKAJ CENĘ OFICJALNĄ

Obejrzyj maszynę na miejscu

złóż kontrofertę

Pobierz PDF

Masz dodatkowe pytania? Skontaktuj się z nami!

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

Kontakt przez Whatsapp

GINDUMAC
Produkty
Obrabiarki
Używane centrum obróbcze UNION T105 na sprzedaż | gindumac.com

Pokaż w oryginalnym języku

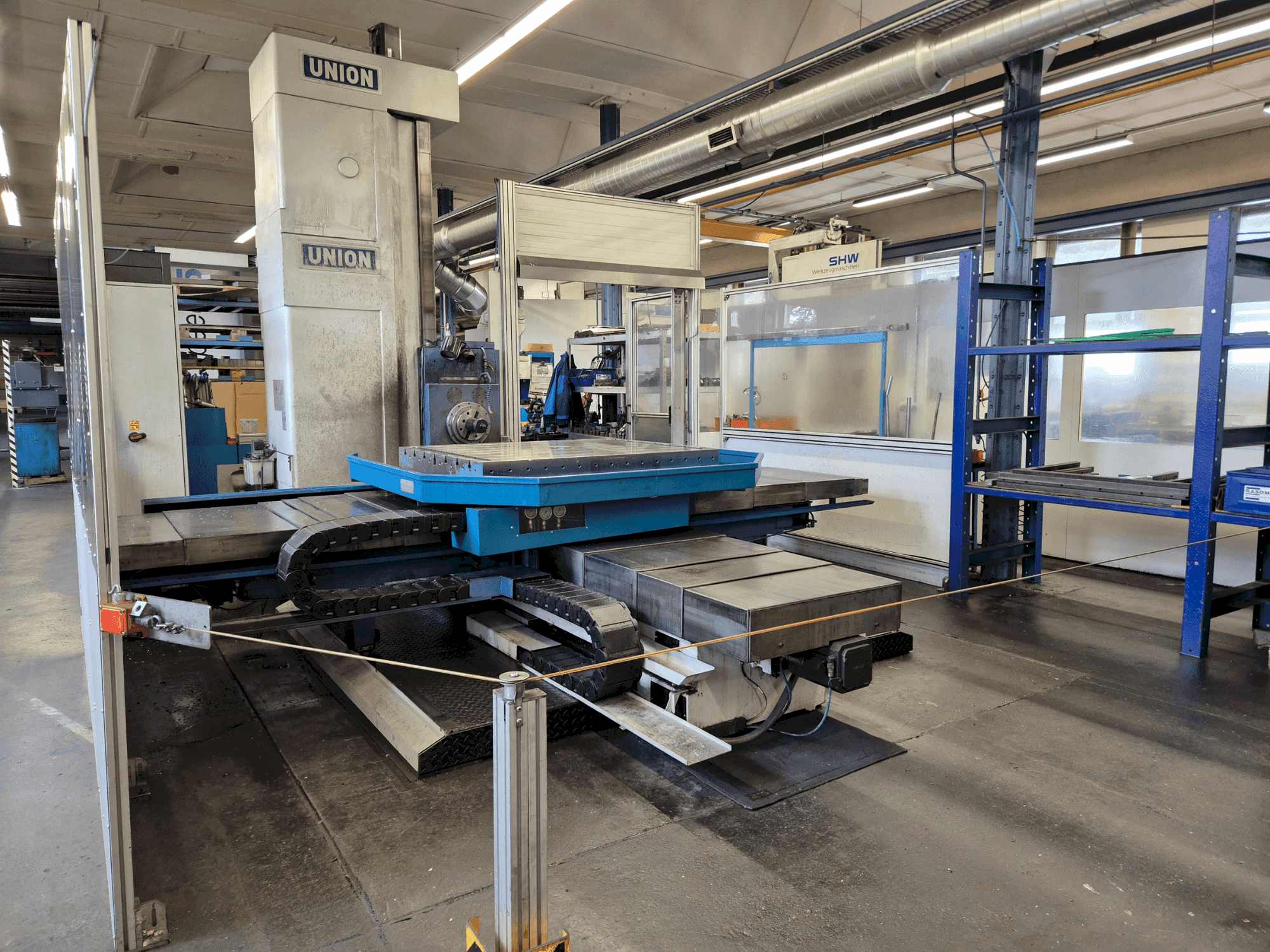

Poziome centrum obróbcze UNION T105 zostało wyprodukowane w 1999 roku. Charakteryzuje się obszarem roboczym o wysokości 1600 mm, szerokości 2000 mm i przesuwem wzdłużnym stołu 1600 mm. Średnica wrzeciona wiertarskiego wynosi 105 mm i jest ono wyposażone w system sterowania Heidenhain TNC 426. Stół obraca się o 360° ze skokiem 1°. Rozważ możliwość zakupu tego poziomego centrum obróbczego UNION T105. Skontaktuj się z nami, aby uzyskać więcej informacji.

Informacje o maszynie

marka: UNION
rok: 1999
MODEL: T105
zastosowanie: Frezowanie
Lokalizacja: Niemcy
rodzaj maszyny: Poziome centrum obróbcze
Marka sterowania: HEIDENHAIN

Dane techniczne - UNION T105

Sterowanie

Marka: HEIDENHAIN
Model: TNC 426

Główny napęd

Liczba osi: 3

Przesuw

Oś X Przesuw: 1600 mm
Oś Y Przesuw: 2000 mm
Oś Z Przesuw: 1600 mm

Informacje dodatkowe

Korzyści dla maszyny

Korzyści techniczne dla maszyn:
- - Ruch wrzeciona wiertarskiego w osi w: 710 mm
- - Powierzchnia mocowania: 1200 x 1500 mm
- - Możliwość obrotu: 360° / 1° nachylenia
- - Dokładność pozycjonowania i powtarzania: +/- 0. 025 mm
- - Obróbka czterostronna: możliwa

Informacje dodatkowe

- Maszyna wciąż pod napięciem / Oś Y (ruch pionowy) 1600 mm/ Oś W (ruch wrzeciona wytaczarskiego) 700 mm/ Najniższe położenie środka wrzeciona wytaczarskiego nad środkiem stołu 0mm/ maks. Siła posuwu Y 16000 kN/ maks. Siła posuwu W 16000 kN/ Prędkość posuwu 2...4000 mm/min/ Prędkość przesuwu szybkiego Y 6 m/min/ Prędkość przesuwu szybkiego W 4 m/min/ Średnica wrzeciona wytaczarskiego105mm/ Liczba stopni przekładni 2/ Zakres prędkości I. Stopień przekładni min-¹5...630/ Zakres prędkości II. Stopień przekładni min-¹631...2000/ Moc napędu głównego (S1-Operacja) 22kW/ maks. Moment obrotowy na wrzecionie (S1-Operacja) 1327 Nm/ maks. Moment obrotowy na wrzecionie (praca S6, 60% ED) 2000 Nm/ Zapotrzebowanie na miejsce, dł. x szer. x wys. mm patrz plan instalacji/ Masa netto (powyższa wersja) ok. 17 200 kg/ Wartości połączeń elektrycznych: Moc całkowita 63 kVa/ Bezpiecznik wstępny A125/ Prąd znamionowy A92/ Przekrój przewodu zasilającego 50 mm²/ Napięcie robocze, maszyna/szafa sterownicza/gniazda 400/230 V +6/-10%/ Częstotliwość Hz50/ Napięcie sterowania 24V ±10%/ Podłączenie oświetlenia szafy sterowniczej i gniazda A 10/ Stopień ochrony maszyny IP 54/ Stopień ochrony szafy sterowniczejIP 54/ Oś Y (ruch pionowy) 1600 mm/ Oś W (ruch wrzeciona wytaczarskiego) 700mm/ Najniższe położenie środka wrzeciona wytaczarskiego nad środkiem stołu 0mm/ maks. Siła posuwu Y 16000kN/ maks. Siła posuwu W 16000kN/ Prędkość posuwu 2...4000 mm/min/ Prędkość przesuwu szybkiego Y 6 m/min/ Prędkość posuwu szybkiego W 4 m/min/ Średnica wrzeciona wytaczarskiego 105 mm/ Liczba stopni przekładni 2/ Zakres prędkości I. Stopień przekładni min-¹5...630// Zakres prędkości II. Stopień przekładni min-¹631...2000/ Moc napędu głównego (S1-Operacja) 22kW max./ Moment obrotowy na wrzecionie (S1-Operation) 1327 Nm maks./ Moment obrotowy na wrzecionie (praca S6, 60% ED) 2000 Nm

*Mogą występować różnice pomiędzy podanymi danymi a rzeczywistymi wartościami, należy to potwierdzić u przedstawiciela handlowego.
